办公楼消防水系统的设计与调试总结

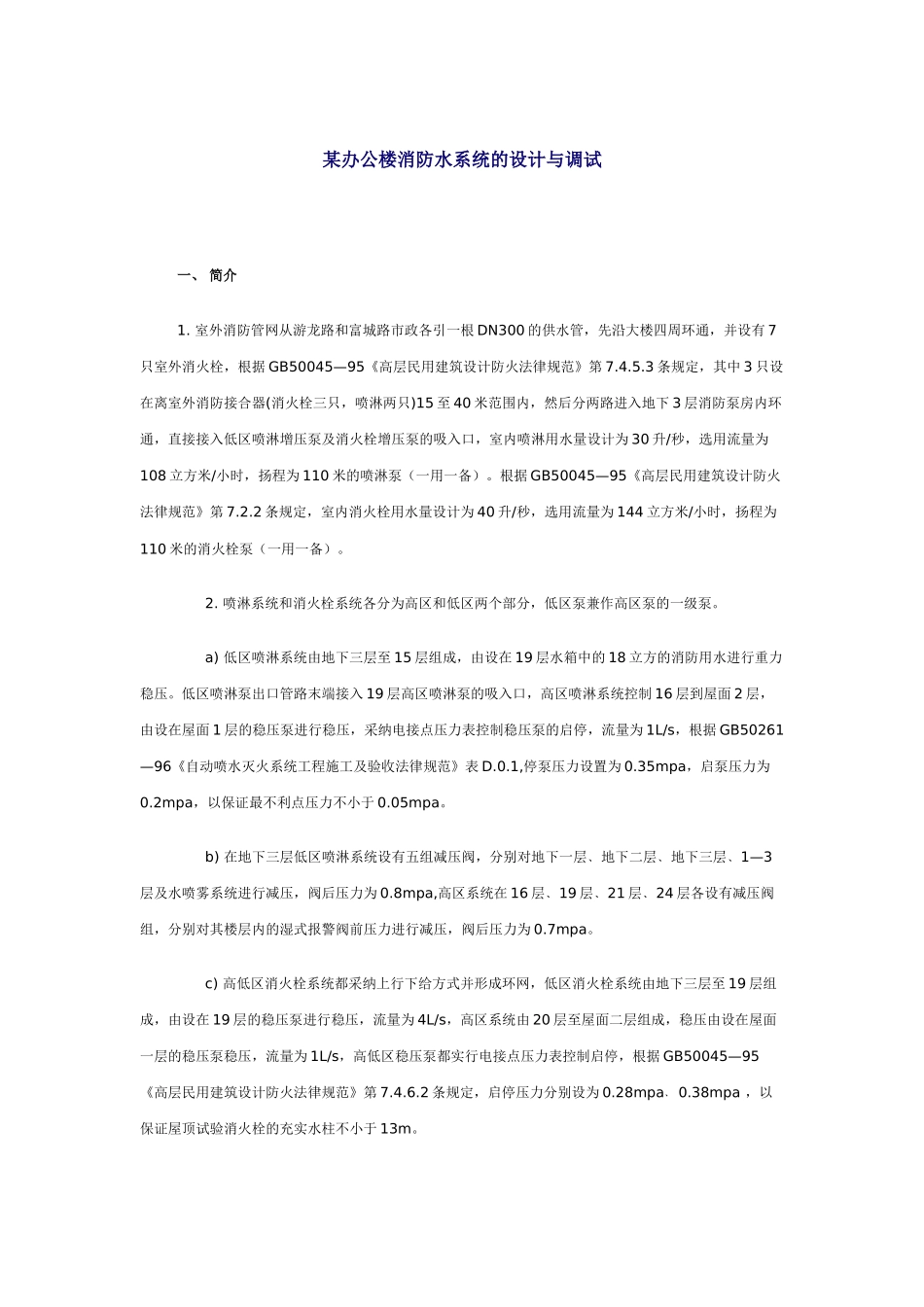

某办公楼消防水系统的设计与调试一、 简介1. 室外消防管网从游龙路和富城路市政各引一根 DN300 的供水管，先沿大楼四周环通，并设有 7只室外消火栓，根据 GB50045—95《高层民用建筑设计防火法律规范》第 7.4.5.3 条规定，其中 3 只设在离室外消防接合器(消火栓三只，喷淋两只)15 至 40 米范围内，然后分两路进入地下 3 层消防泵房内环通，直接接入低区喷淋增压泵及消火栓增压泵的吸入口，室内喷淋用水量设计为 30 升/秒，选用流量为108 立方米/小时，扬程为 110 米的喷淋泵（一用一备）。根据 GB50045—95《高层民用建筑设计防火法律规范》第 7.2.2 条规定，室内消火栓用水量设计为 40 升/秒，选用流量为 144 立方米/小时，扬程为110 米的消火栓泵（一用一备）。 2. 喷淋系统和消火栓系统各分为高区和低区两个部分，低区泵兼作高区泵的一级泵。 a) 低区喷淋系统由地下三层至 15 层组成，由设在 19 层水箱中的 18 立方的消防用水进行重力稳压。低区喷淋泵出口管路末端接入 19 层高区喷淋泵的吸入口，高区喷淋系统控制 16 层到屋面 2 层，由设在屋面 1 层的稳压泵进行稳压，采纳电接点压力表控制稳压泵的启停，流量为 1L/s，根据 GB50261—96《自动喷水灭火系统工程施工及验收法律规范》表 D.0.1,停泵压力设置为 0.35mpa，启泵压力为0.2mpa，以保证最不利点压力不小于 0.05mpa。 b) 在地下三层低区喷淋系统设有五组减压阀，分别对地下一层﹑地下二层﹑地下三层﹑1—3层及水喷雾系统进行减压，阀后压力为 0.8mpa,高区系统在 16 层﹑19 层﹑21 层﹑24 层各设有减压阀组，分别对其楼层内的湿式报警阀前压力进行减压，阀后压力为 0.7mpa。 c) 高低区消火栓系统都采纳上行下给方式并形成环网，低区消火栓系统由地下三层至 19 层组成，由设在 19 层的稳压泵进行稳压，流量为 4L/s，高区系统由 20 层至屋面二层组成，稳压由设在屋面一层的稳压泵稳压，流量为 1L/s，高低区稳压泵都实行电接点压力表控制启停，根据 GB50045—95《高层民用建筑设计防火法律规范》第 7.4.6.2 条规定，启停压力分别设为 0.28mpa0.38mpa ﹑，以保证屋顶试验消火栓的充实水柱不小于 13m。 d) 为防止系统超压，根据 GB50045—95《高层民用建筑设计防火法律规范》第 7.4.6.5 条规定，在 3733188﹑﹑﹑楼各设有两组减压阀组，分别对 37—3433—2018—98﹑﹑﹑楼以下的消火栓进行减压，阀后压力...
