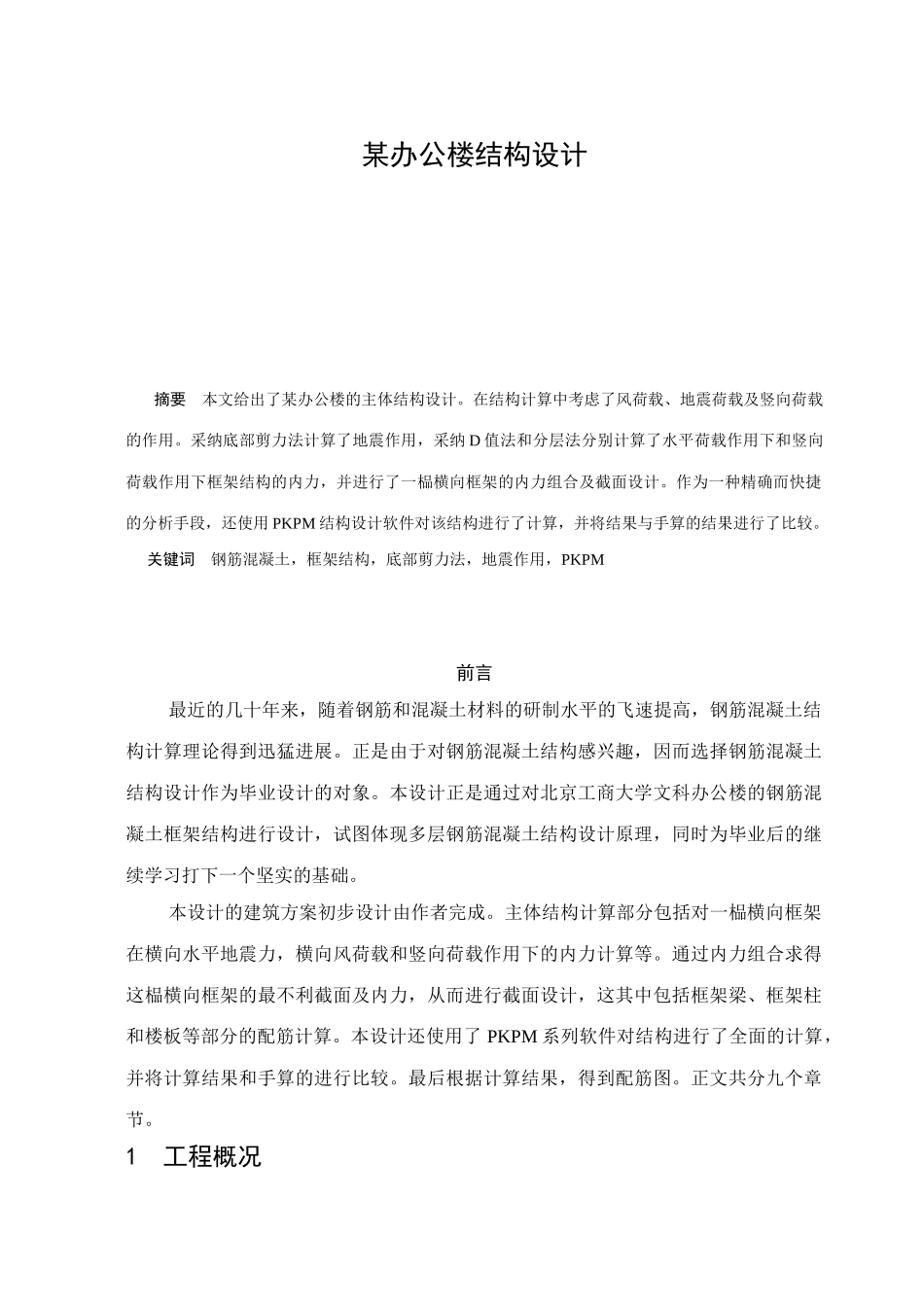

某办公楼结构设计摘要 本文给出了某办公楼的主体结构设计。在结构计算中考虑了风荷载、地震荷载及竖向荷载的作用。采纳底部剪力法计算了地震作用，采纳 D 值法和分层法分别计算了水平荷载作用下和竖向荷载作用下框架结构的内力，并进行了一榀横向框架的内力组合及截面设计。作为一种精确而快捷的分析手段，还使用 PKPM 结构设计软件对该结构进行了计算，并将结果与手算的结果进行了比较。关键词 钢筋混凝土，框架结构，底部剪力法，地震作用，PKPM前言最近的几十年来，随着钢筋和混凝土材料的研制水平的飞速提高，钢筋混凝土结构计算理论得到迅猛进展。正是由于对钢筋混凝土结构感兴趣，因而选择钢筋混凝土结构设计作为毕业设计的对象。本设计正是通过对北京工商大学文科办公楼的钢筋混凝土框架结构进行设计，试图体现多层钢筋混凝土结构设计原理，同时为毕业后的继续学习打下一个坚实的基础。本设计的建筑方案初步设计由作者完成。主体结构计算部分包括对一榀横向框架在横向水平地震力，横向风荷载和竖向荷载作用下的内力计算等。通过内力组合求得这榀横向框架的最不利截面及内力，从而进行截面设计，这其中包括框架梁、框架柱和楼板等部分的配筋计算。本设计还使用了 PKPM 系列软件对结构进行了全面的计算，并将计算结果和手算的进行比较。最后根据计算结果，得到配筋图。正文共分九个章节。1 工程概况该工程为某办公楼，建筑面积 4017.6，基本雪压 ，基本风压。结构形式为 4 层钢筋混凝土框架结构，层高均为 3.9，室内外高差为 0.6。8 度设防，抗震等级为二级。混凝土采纳 C30。2 建筑方案初步设计根据该房屋的使用功能及建筑设计要求，进行了建筑平面和立面设计，结构平面布置如图 1 所示。楼板厚度为 110。梁截面高度按梁跨度的 1/12~1/8 估算，由此估算 的 梁 的 截 面 尺 寸 见 表 1 ， 各 层 梁 、 柱 和 板 的 混 凝 土 均 采 纳 C30 等 级 （，）。表 1 梁截面尺寸（/ ）6.0跨2.4跨12.0跨4.5跨9.0跨300×600300×400350×900300×550350×900根据计算并考虑其他因素，框架结构柱截面尺寸取为：600×600。图 1 结构平面布置图3 重力荷载计算首先进行楼面和屋面的永久荷载标准值和可变荷载标准值的计算，然后计算梁、柱、墙、门、窗的重力荷载，最后算得各质点的重力荷载代表值.4 框架侧移刚度计算梁的线刚度为，对本设计现浇楼面的中框架梁和边框架梁的分别取 2.0和 1.5，...
