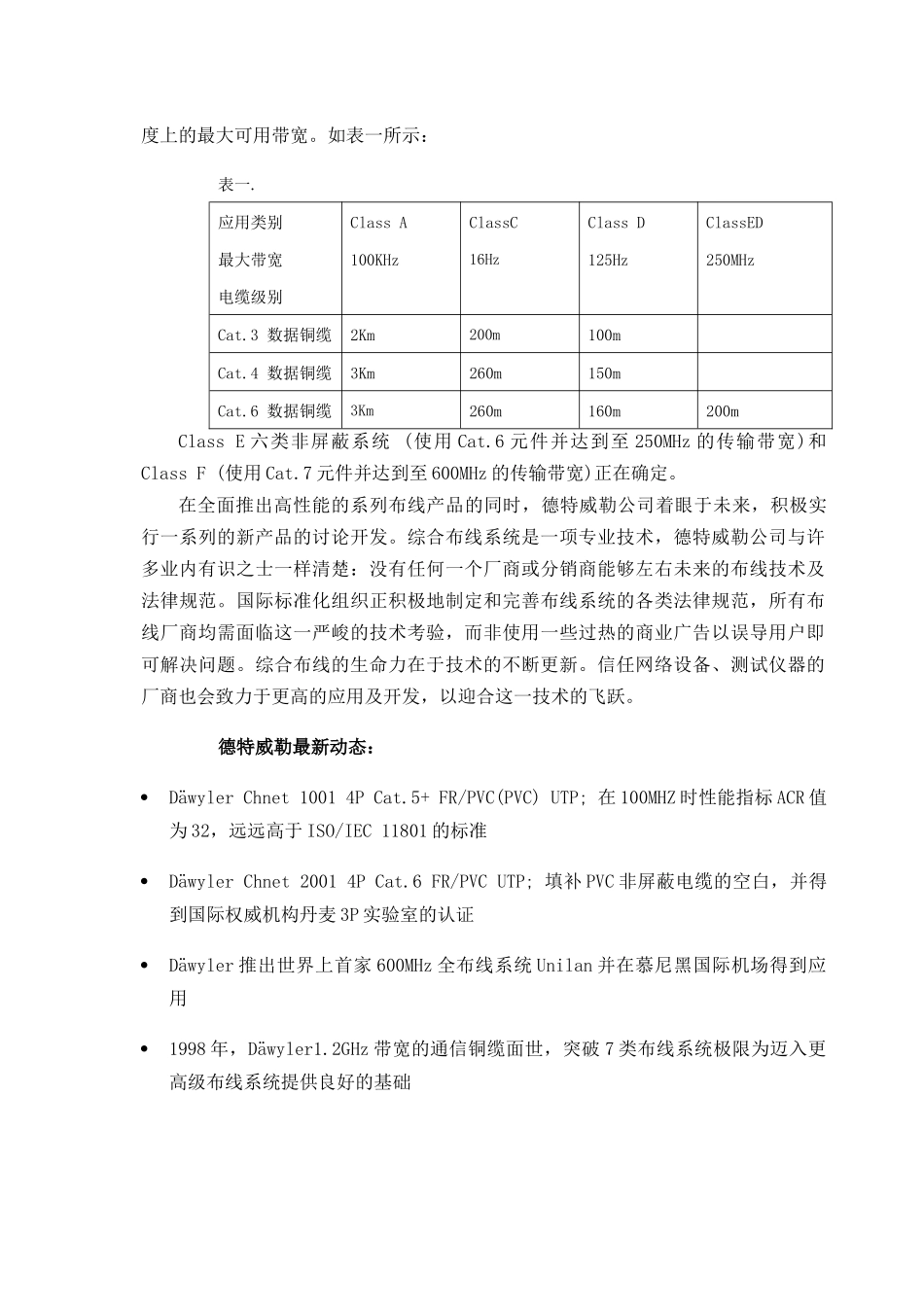

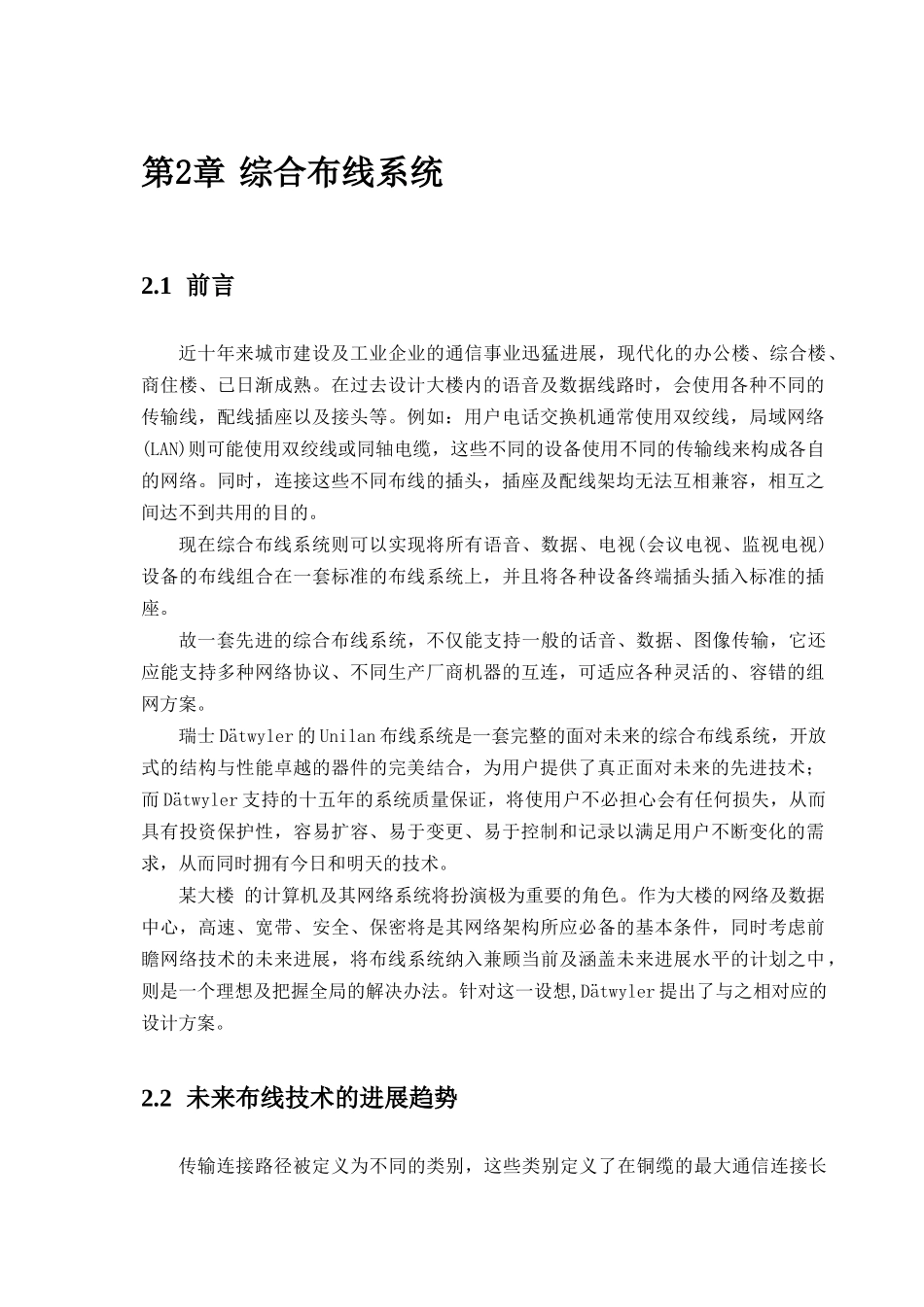

第2章 综合布线系统2.1 前言近十年来城市建设及工业企业的通信事业迅猛进展，现代化的办公楼、综合楼、商住楼、已日渐成熟。在过去设计大楼内的语音及数据线路时，会使用各种不同的传输线，配线插座以及接头等。例如：用户电话交换机通常使用双绞线，局域网络(LAN)则可能使用双绞线或同轴电缆，这些不同的设备使用不同的传输线来构成各自的网络。同时，连接这些不同布线的插头，插座及配线架均无法互相兼容，相互之间达不到共用的目的。现在综合布线系统则可以实现将所有语音、数据、电视(会议电视、监视电视)设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的插座。故一套先进的综合布线系统，不仅能支持一般的话音、数据、图像传输，它还应能支持多种网络协议、不同生产厂商机器的互连，可适应各种灵活的、容错的组网方案。瑞士 Dätwyler 的 Unilan 布线系统是一套完整的面对未来的综合布线系统，开放式的结构与性能卓越的器件的完美结合，为用户提供了真正面对未来的先进技术；而 Dätwyler 支持的十五年的系统质量保证，将使用户不必担心会有任何损失，从而具有投资保护性，容易扩容、易于变更、易于控制和记录以满足用户不断变化的需求，从而同时拥有今日和明天的技术。某大楼 的计算机及其网络系统将扮演极为重要的角色。作为大楼的网络及数据中心，高速、宽带、安全、保密将是其网络架构所应必备的基本条件，同时考虑前瞻网络技术的未来进展，将布线系统纳入兼顾当前及涵盖未来进展水平的计划之中，则是一个理想及把握全局的解决办法。针对这一设想,Dätwyler 提出了与之相对应的设计方案。2.2 未来布线技术的进展趋势传输连接路径被定义为不同的类别，这些类别定义了在铜缆的最大通信连接长度上的最大可用带宽。如表一所示：表一.应用类别最大带宽电缆级别Class A100KHzClassC16HzClass D125HzClassED250MHzCat.3 数据铜缆2Km200m100mCat.4 数据铜缆3Km260m150mCat.6 数据铜缆3Km260m160m200mClass E 六类非屏蔽系统 (使用 Cat.6 元件并达到至 250MHz 的传输带宽)和Class F (使用 Cat.7 元件并达到至 600MHz 的传输带宽)正在确定。在全面推出高性能的系列布线产品的同时，德特威勒公司着眼于未来，积极实行一系列的新产品的讨论开发。综合布线系统是一项专业技术，德特威勒公司与许多业内有识之士一样清楚：没有任何一个厂商或分销商能够左右未来的布线技术及法律规范。国际标准化组...
