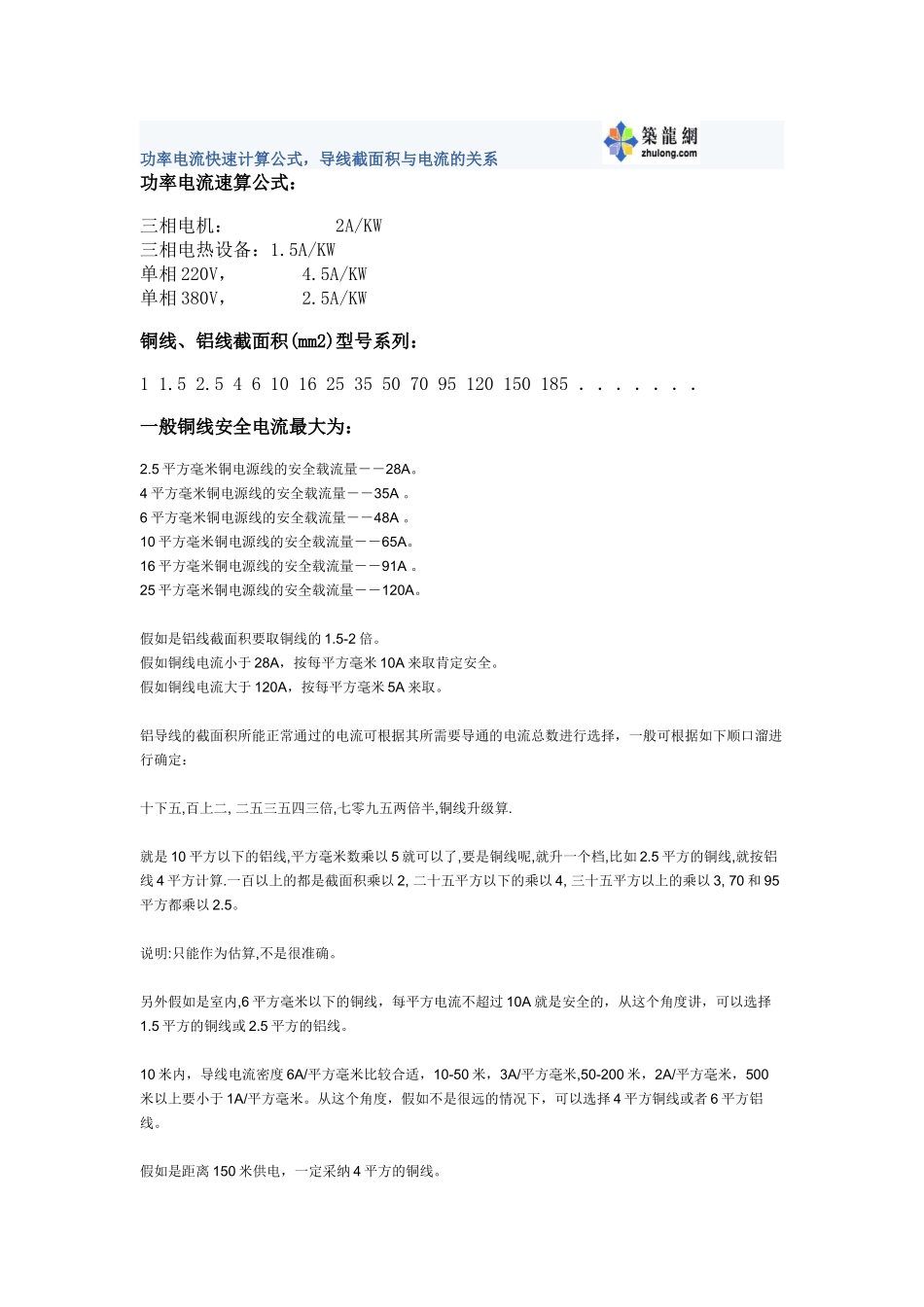

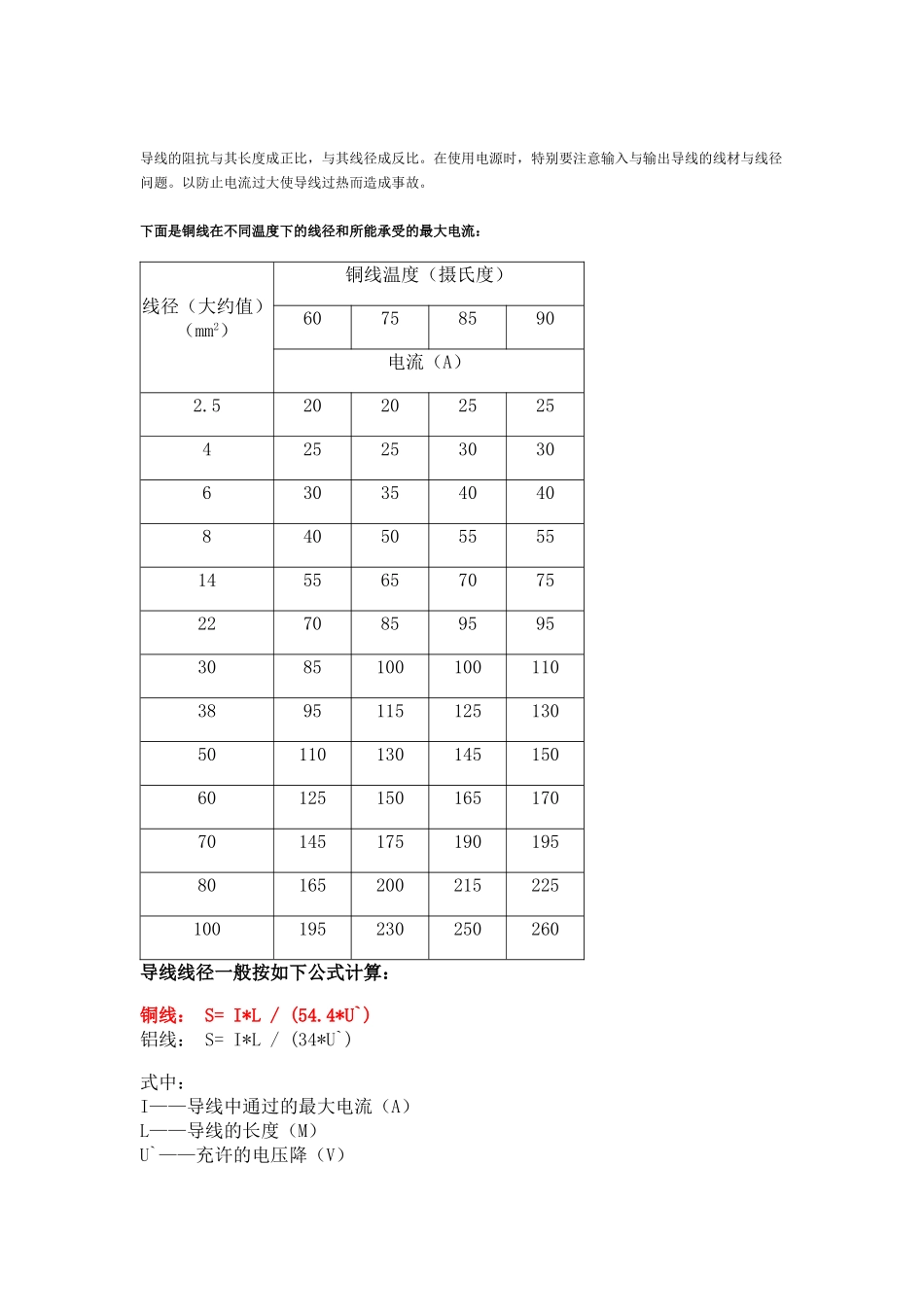

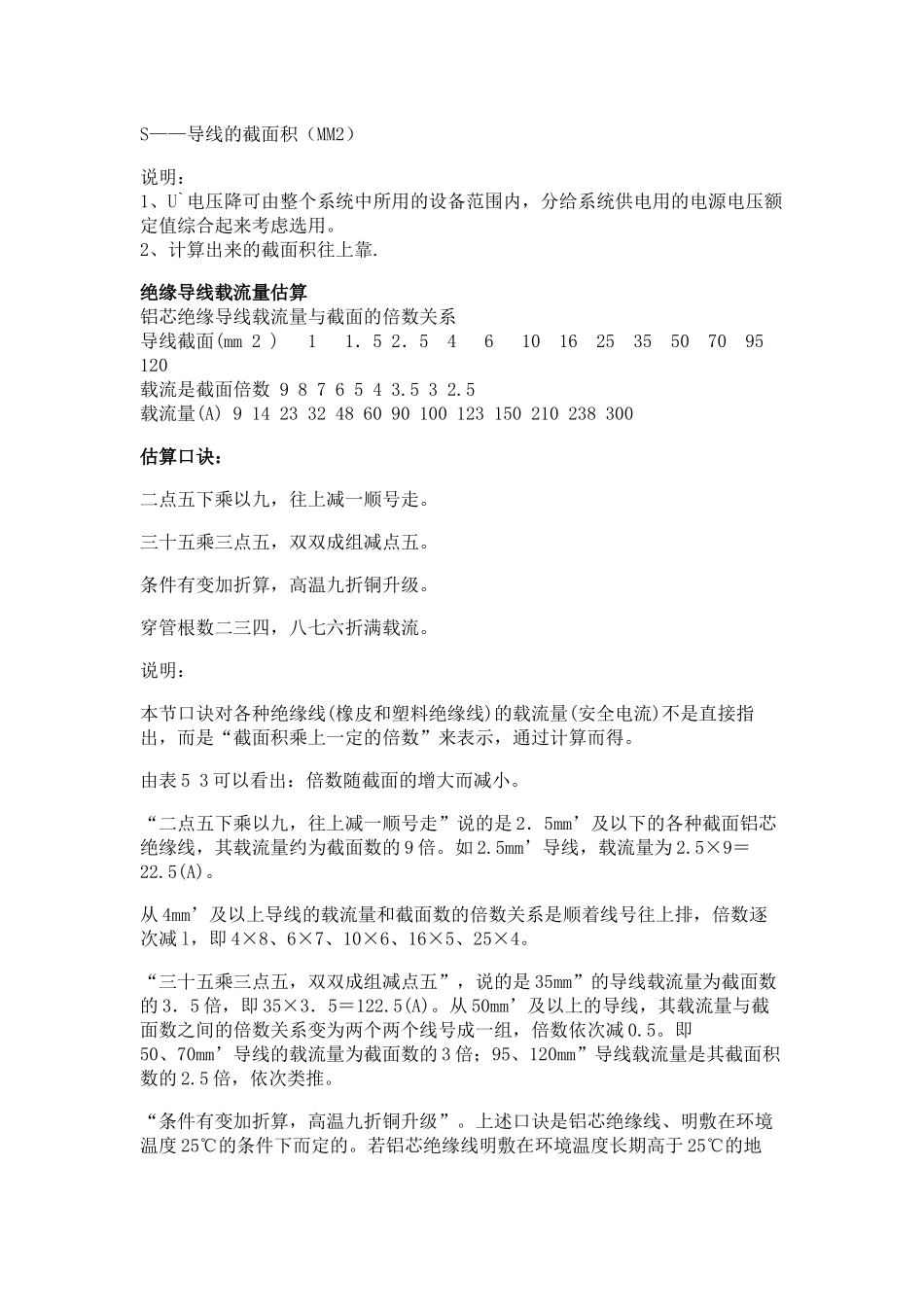

功率电流快速计算公式，导线截面积与电流的关系 功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相 220V， 4.5A/KW单相 380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．． 一般铜线安全电流最大为：2.5 平方毫米铜电源线的安全载流量－－28A。 4 平方毫米铜电源线的安全载流量－－35A 。 6 平方毫米铜电源线的安全载流量－－48A 。 10 平方毫米铜电源线的安全载流量－－65A。 16 平方毫米铜电源线的安全载流量－－91A 。 25 平方毫米铜电源线的安全载流量－－120A。 假如是铝线截面积要取铜线的 1.5-2 倍。 假如铜线电流小于 28A，按每平方毫米 10A 来取肯定安全。 假如铜线电流大于 120A，按每平方毫米 5A 来取。 铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可根据如下顺口溜进行确定： 十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算. 就是 10 平方以下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档,比如 2.5 平方的铜线,就按铝线 4 平方计算.一百以上的都是截面积乘以 2, 二十五平方以下的乘以 4, 三十五平方以上的乘以 3, 70 和 95平方都乘以 2.5。说明:只能作为估算,不是很准确。另外假如是室内,6 平方毫米以下的铜线，每平方电流不超过 10A 就是安全的，从这个角度讲，可以选择1.5 平方的铜线或 2.5 平方的铝线。 10 米内，导线电流密度 6A/平方毫米比较合适，10-50 米，3A/平方毫米,50-200 米，2A/平方毫米，500米以上要小于 1A/平方毫米。从这个角度，假如不是很远的情况下，可以选择 4 平方铜线或者 6 平方铝线。 假如是距离 150 米供电，一定采纳 4 平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。在使用电源时，特别要注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流： 线径（大约值）（mm2）铜线温度（摄氏度）60758590电流（A）2.520202525425253030630354040840505555145565707522708595953085100100110389511512513050110130145150601251501651707014517519019580165200215225100195230250260导线线径一般按如下公式计算：铜线： S= I*L / (54.4*U`)铝线： S= I*L / (34*U`)式中：I——导线中通过的...
