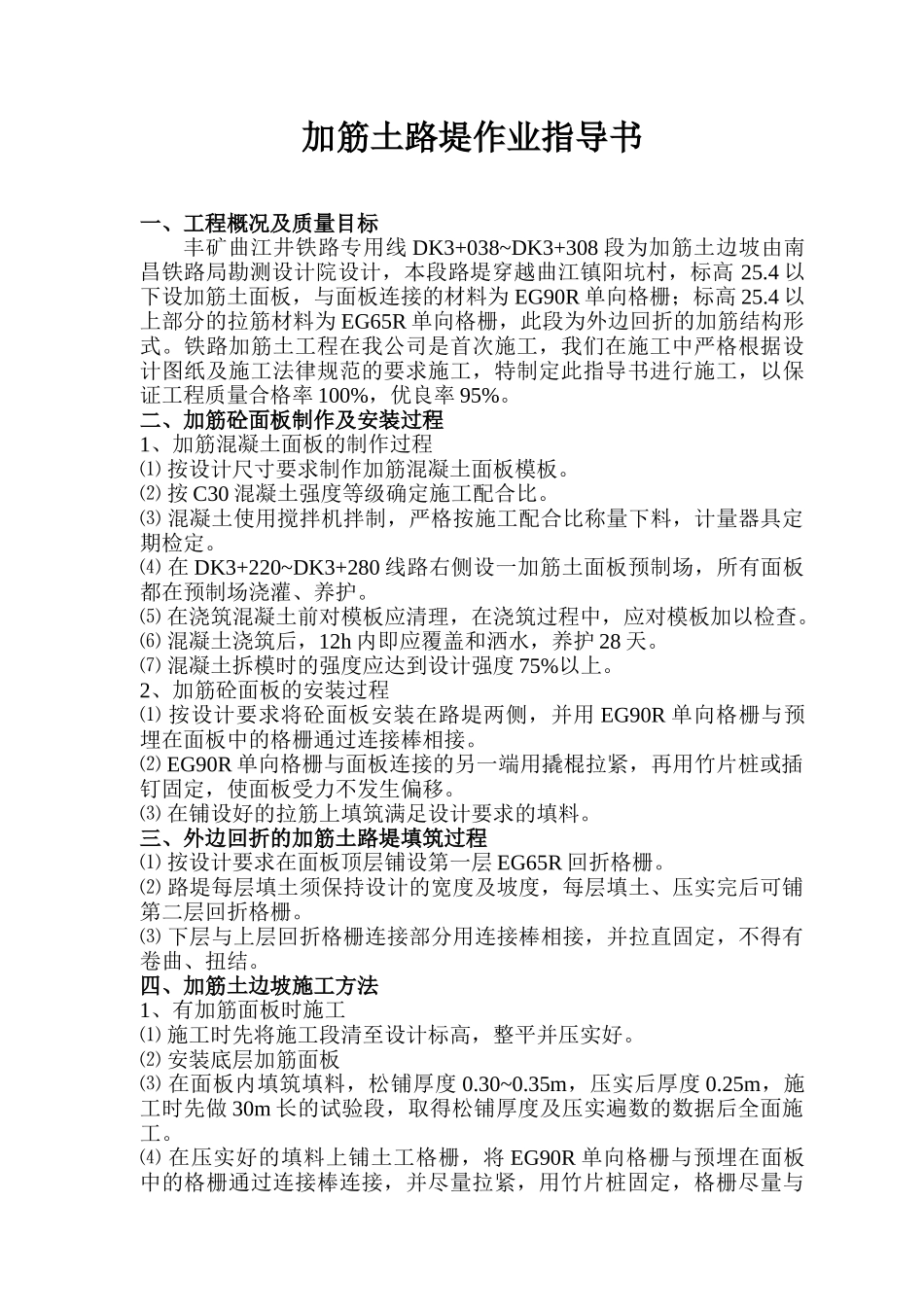

加筋土路堤作业指导书一、工程概况及质量目标丰矿曲江井铁路专用线 DK3+038~DK3+308 段为加筋土边坡由南昌铁路局勘测设计院设计，本段路堤穿越曲江镇阳坑村，标高 25.4 以下设加筋土面板，与面板连接的材料为 EG90R 单向格栅；标高 25.4 以上部分的拉筋材料为 EG65R 单向格栅，此段为外边回折的加筋结构形式。铁路加筋土工程在我公司是首次施工，我们在施工中严格根据设计图纸及施工法律规范的要求施工，特制定此指导书进行施工，以保证工程质量合格率 100%，优良率 95%。二、加筋砼面板制作及安装过程1、加筋混凝土面板的制作过程⑴ 按设计尺寸要求制作加筋混凝土面板模板。⑵ 按 C30 混凝土强度等级确定施工配合比。⑶ 混凝土使用搅拌机拌制，严格按施工配合比称量下料，计量器具定期检定。⑷ 在 DK3+220~DK3+280 线路右侧设一加筋土面板预制场，所有面板都在预制场浇灌、养护。⑸ 在浇筑混凝土前对模板应清理，在浇筑过程中，应对模板加以检查。⑹ 混凝土浇筑后，12h 内即应覆盖和洒水，养护 28 天。⑺ 混凝土拆模时的强度应达到设计强度 75%以上。2、加筋砼面板的安装过程⑴ 按设计要求将砼面板安装在路堤两侧，并用 EG90R 单向格栅与预埋在面板中的格栅通过连接棒相接。⑵ EG90R 单向格栅与面板连接的另一端用撬棍拉紧，再用竹片桩或插钉固定，使面板受力不发生偏移。⑶ 在铺设好的拉筋上填筑满足设计要求的填料。三、外边回折的加筋土路堤填筑过程⑴ 按设计要求在面板顶层铺设第一层 EG65R 回折格栅。⑵ 路堤每层填土须保持设计的宽度及坡度，每层填土、压实完后可铺第二层回折格栅。⑶ 下层与上层回折格栅连接部分用连接棒相接，并拉直固定，不得有卷曲、扭结。四、加筋土边坡施工方法1、有加筋面板时施工⑴ 施工时先将施工段清至设计标高，整平并压实好。⑵ 安装底层加筋面板⑶ 在面板内填筑填料，松铺厚度 0.30~0.35m，压实后厚度 0.25m，施工时先做 30m 长的试验段，取得松铺厚度及压实遍数的数据后全面施工。⑷ 在压实好的填料上铺土工格栅，将 EG90R 单向格栅与预埋在面板中的格栅通过连接棒连接，并尽量拉紧，用竹片桩固定，格栅尽量与面板垂直，使面板受力均匀。⑸ 在铺设好的格栅上填土，填土厚度约 0.3m，压实后与面板顶面齐平，碾压顺序先从筋带中部压向尾部，再由中部压向面板，压路机方向应平行墙面板，下一次碾压的轮迹应与上一次轮迹重叠轮迹宽度的 1/3，第一遍先轻压，...
