动力电缆头制作安装作业指导书

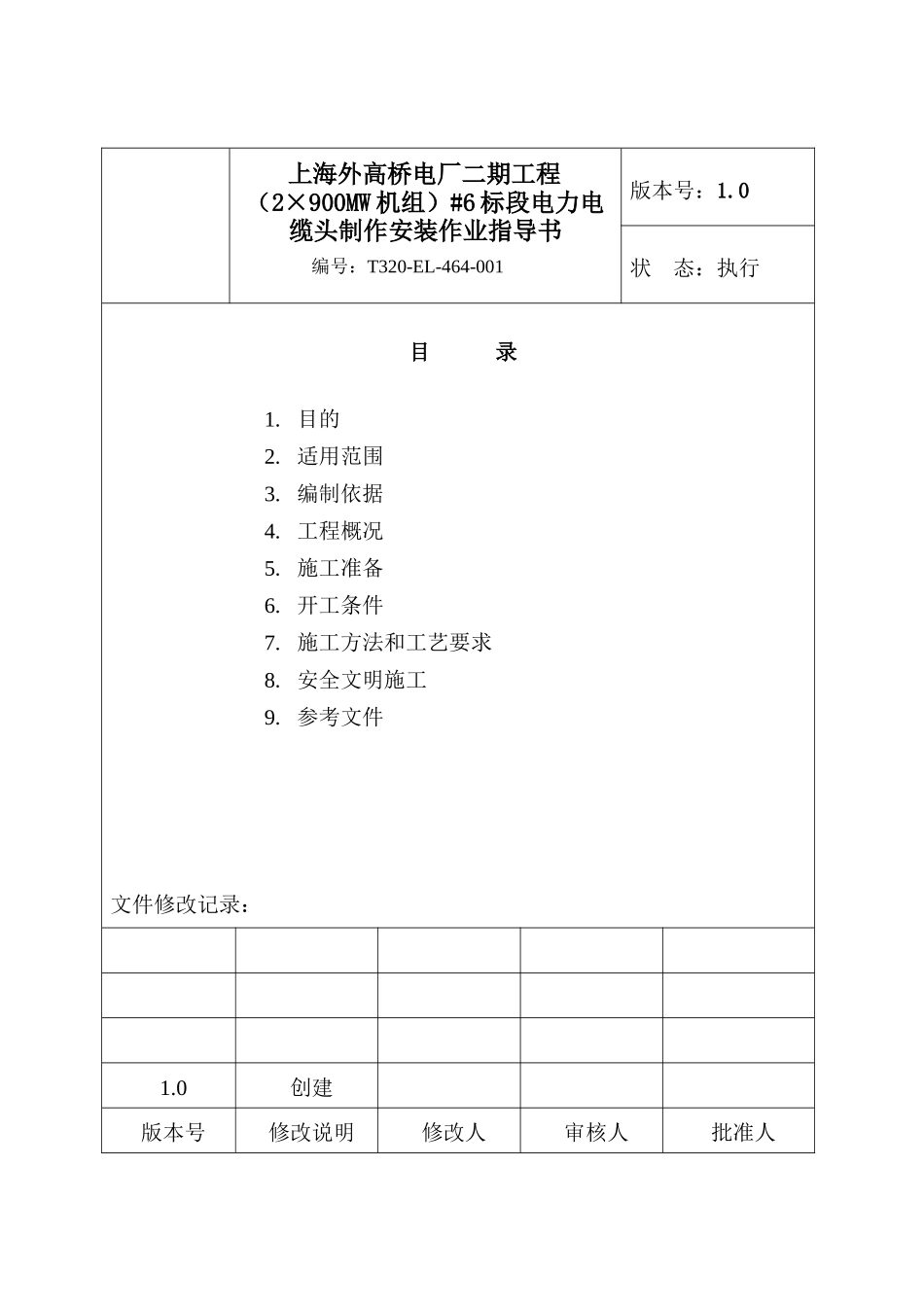

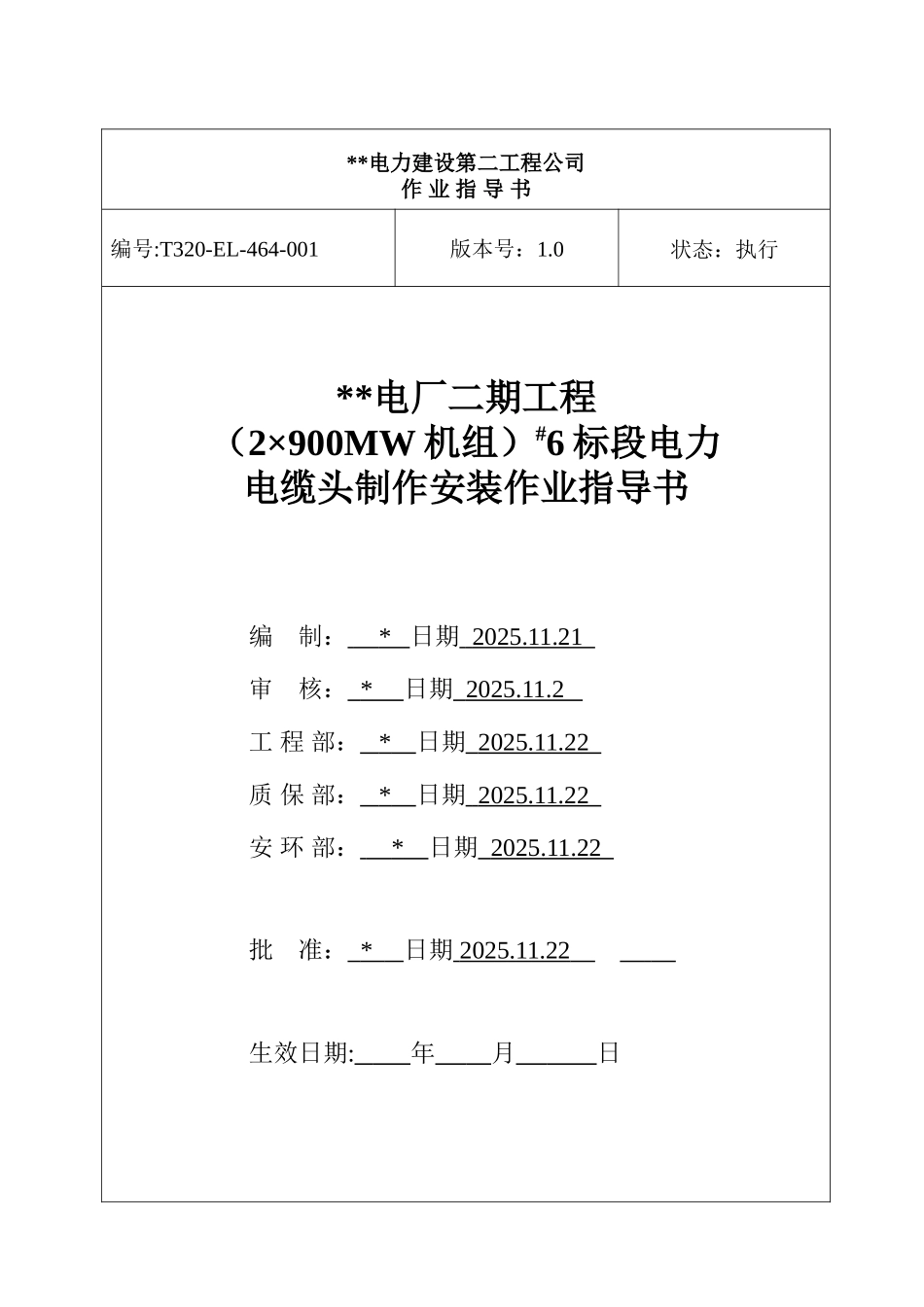

**电力建设第二工程公司作 业 指 导 书编号:T320-EL-464-001版本号：1.0状态：执行**电厂二期工程（2×900MW 机组）#6 标段电力电缆头制作安装作业指导书编 制： * 日期 2025.11.21 审 核： * 日期 2025.11.2 工 程 部： * 日期 2025.11.22 质 保 部： * 日期 2025.11.22 安 环 部： * 日期 2025.11.22 批 准： * 日期 2025.11.22 生效日期: 年 月 日 上海外高桥电厂二期工程（2×900MW 机组）#6 标段电力电缆头制作安装作业指导书编号：T320-EL-464-001版本号：1.0状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 施工准备6. 开工条件7. 施工方法和工艺要求8. 安全文明施工9. 参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1目的为了保证**电厂二期工程（2×90MW 机组）＃6 标段电力电缆头制作安装施工质量，提高施工工艺水平，保障安全生产。2适用范围本作业指导书适用于**电厂二期工程（2×900MW 机组）#6 标段电力电缆头制作安装。3编制依据3.1SIEMENS 的中、低压电缆安装产品手册。3.2《电气装置安装工程电缆线路施工及验收法律规范》（GB50168-92）。3.3《火电施工质量检验及评定标准》（电气篇）。 3.4《电力建设安全工作规程》（火力发电厂部分）。3.5**电厂二期工程（2×900MW 机组）#6 标段《施工组织设计》。3.6**电厂二期工程（2×900MW 机组）#6 标段《电气专业施工组织设计》。4工程概况本工程电力电缆头制作安装包括：10kV 中压电缆头制作安装、3kV 电力电缆头制作安装、低压电力电缆头制作安装。本工程中压电力电缆头均采纳热收缩材料制作。5施工准备5.1所有施工人员均须通过三级安全教育。电工须有认证机关颁发的有效操作证。5.2凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。5.3施工人员应熟悉电气设备及设备名称及编码。5.4熟悉电缆头材料及安装工艺规程。5.5检查所需做的电缆头的电缆是否已经敷设完毕，并验收合格。5.6准备好电缆压钳、卷尺及电工所需的配套工具。6开工条件6.1人员配备施工负责人 1 人技术负责 1 人技术员 1 人安全员 1 人质检员 1 人安装工 12 人6.2工器具配备机械电缆压钳 3 套液压电缆压钳 1 套 电工配套工具 10 套钢卷尺 (30m) 1 把钢锯2 把电缆断线剪2 把对讲机2 对气体喷灯4 只力矩板手4 把6.3电缆已...
