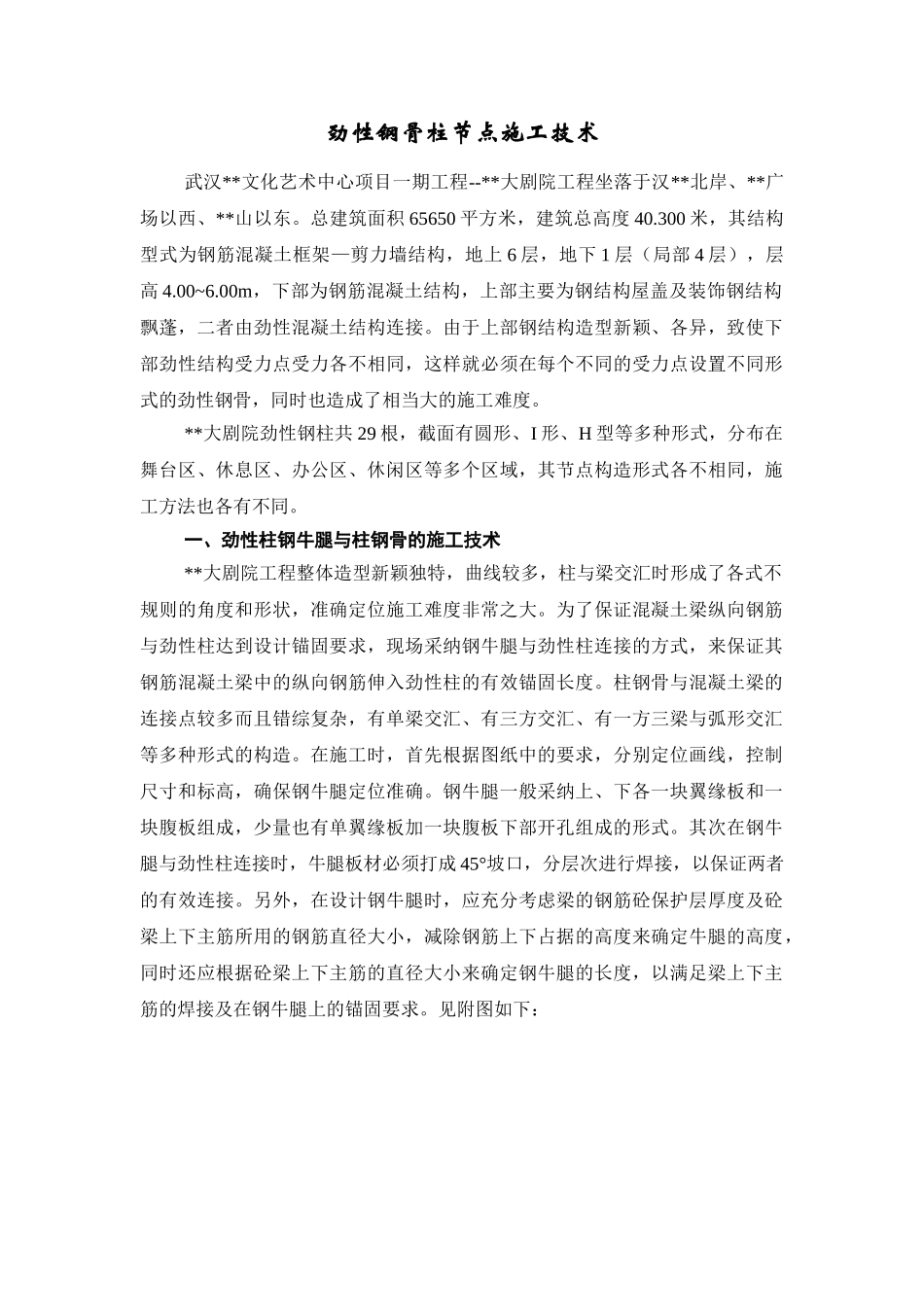

劲性钢骨柱节点施工技术武汉**文化艺术中心项目一期工程--**大剧院工程坐落于汉**北岸、**广场以西、**山以东。总建筑面积 65650 平方米，建筑总高度 40.300 米，其结构型式为钢筋混凝土框架—剪力墙结构，地上 6 层，地下 1 层（局部 4 层），层高 4.00~6.00m，下部为钢筋混凝土结构，上部主要为钢结构屋盖及装饰钢结构飘蓬，二者由劲性混凝土结构连接。由于上部钢结构造型新颖、各异，致使下部劲性结构受力点受力各不相同，这样就必须在每个不同的受力点设置不同形式的劲性钢骨，同时也造成了相当大的施工难度。**大剧院劲性钢柱共 29 根，截面有圆形、I 形、H 型等多种形式，分布在舞台区、休息区、办公区、休闲区等多个区域，其节点构造形式各不相同，施工方法也各有不同。一、劲性柱钢牛腿与柱钢骨的施工技术**大剧院工程整体造型新颖独特，曲线较多，柱与梁交汇时形成了各式不规则的角度和形状，准确定位施工难度非常之大。为了保证混凝土梁纵向钢筋与劲性柱达到设计锚固要求，现场采纳钢牛腿与劲性柱连接的方式，来保证其钢筋混凝土梁中的纵向钢筋伸入劲性柱的有效锚固长度。柱钢骨与混凝土梁的连接点较多而且错综复杂，有单梁交汇、有三方交汇、有一方三梁与弧形交汇等多种形式的构造。在施工时，首先根据图纸中的要求，分别定位画线，控制尺寸和标高，确保钢牛腿定位准确。钢牛腿一般采纳上、下各一块翼缘板和一块腹板组成，少量也有单翼缘板加一块腹板下部开孔组成的形式。其次在钢牛腿与劲性柱连接时，牛腿板材必须打成 45°坡口，分层次进行焊接，以保证两者的有效连接。另外，在设计钢牛腿时，应充分考虑梁的钢筋砼保护层厚度及砼梁上下主筋所用的钢筋直径大小，减除钢筋上下占据的高度来确定牛腿的高度，同时还应根据砼梁上下主筋的直径大小来确定钢牛腿的长度，以满足梁上下主筋的焊接及在钢牛腿上的锚固要求。见附图如下：二、钢筋砼劲性节点柱筋施工技术钢筋砼劲性柱纵向钢筋在与梁钢牛腿相交时阻挡了柱纵向钢筋，使其无法继续上升，相互产生矛盾。为了保证工程质量和柱的承重力不受影响，同时也要满足其设计要求，现场劲性柱纵向钢筋必须让开钢牛腿，保证钢牛腿与柱钢骨的正常连接，其劲性柱纵向钢筋必须断开。牛腿下部纵向钢筋采纳弯折收顶仰焊的方法与牛腿下部翼缘板连接焊牢，柱上部纵向钢筋，（当柱纵向钢筋还继续上升时，其纵向钢筋复位），在原位置上钢筋下部弯折采纳跪焊在钢牛腿上部翼缘板面上，其焊接...
