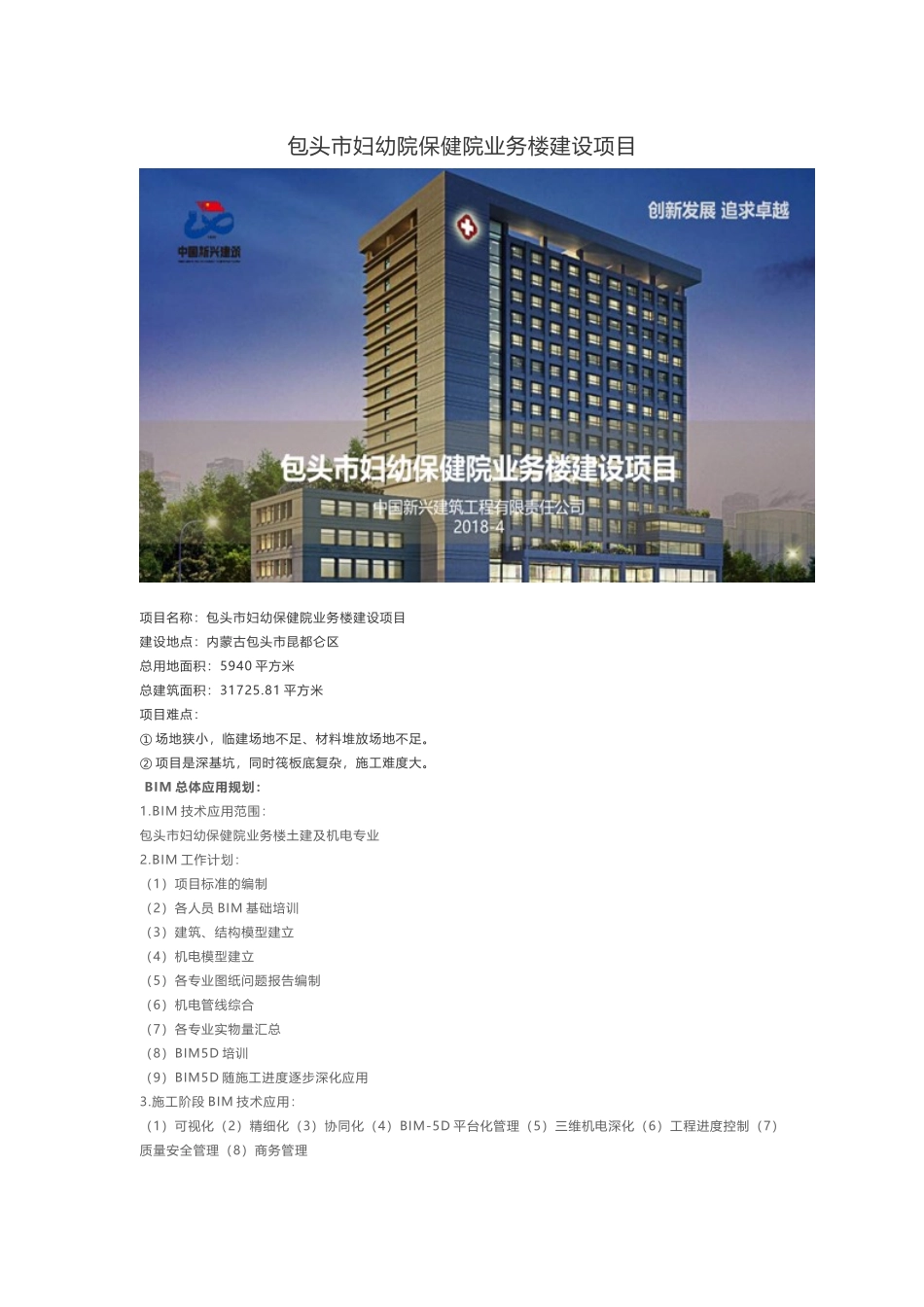

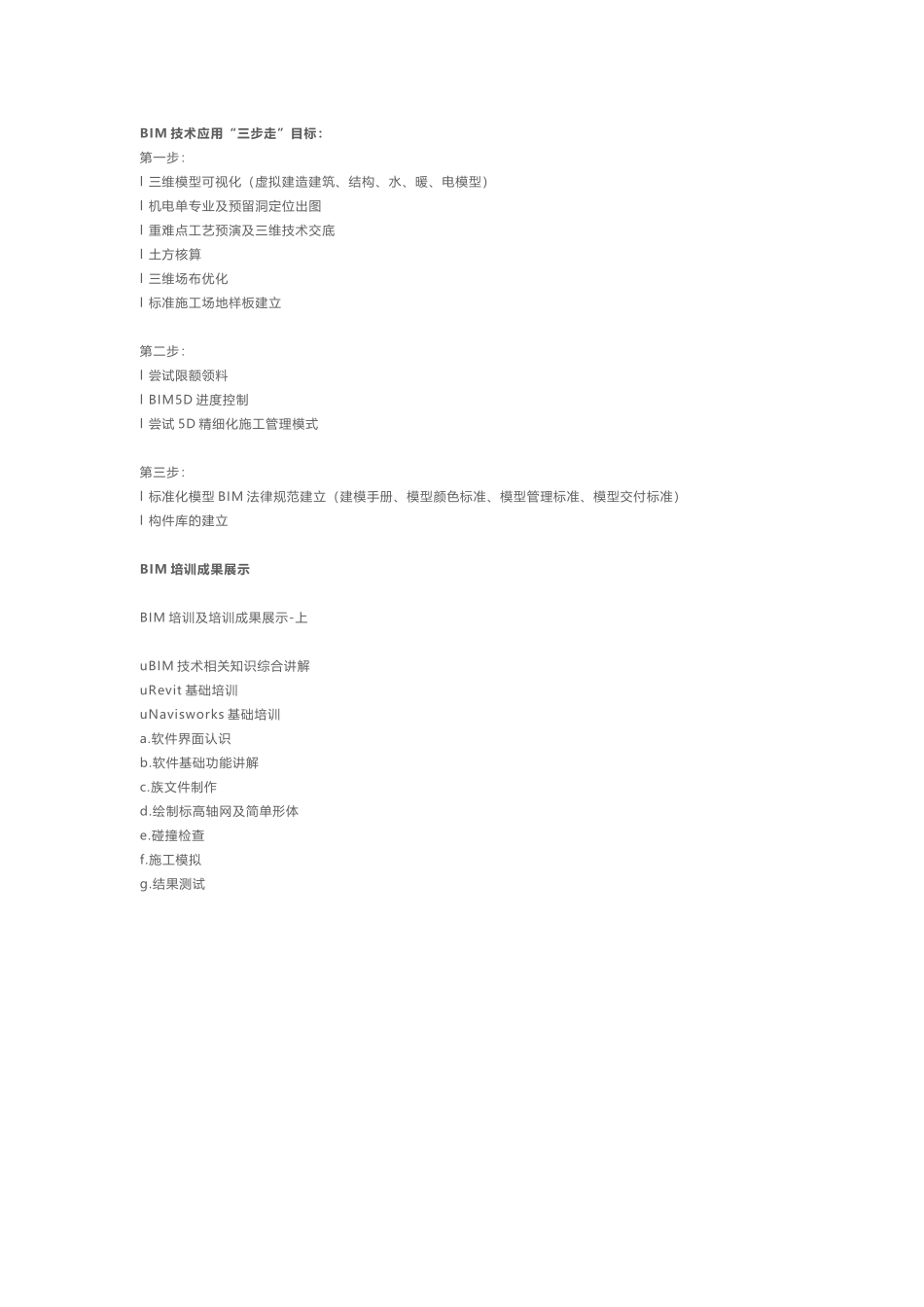

包头市妇幼院保健院业务楼建设项目项目名称：包头市妇幼保健院业务楼建设项目建设地点：内蒙古包头市昆都仑区总用地面积：5940 平方米总建筑面积：31725.81 平方米项目难点：① 场地狭小，临建场地不足、材料堆放场地不足。② 项目是深基坑，同时筏板底复杂，施工难度大。 BIM 总体应用规划：1.BIM 技术应用范围：包头市妇幼保健院业务楼土建及机电专业2.BIM 工作计划：（1）项目标准的编制（2）各人员 BIM 基础培训（3）建筑、结构模型建立（4）机电模型建立（5）各专业图纸问题报告编制（6）机电管线综合（7）各专业实物量汇总（8）BIM5D 培训（9）BIM5D 随施工进度逐步深化应用3.施工阶段 BIM 技术应用：（1）可视化（2）精细化（3）协同化（4）BIM-5D 平台化管理（5）三维机电深化（6）工程进度控制（7）质量安全管理（8）商务管理BIM 技术应用“三步走”目标：第一步：l 三维模型可视化（虚拟建造建筑、结构、水、暖、电模型）l 机电单专业及预留洞定位出图l 重难点工艺预演及三维技术交底l 土方核算l 三维场布优化l 标准施工场地样板建立第二步：l 尝试限额领料l BIM5D 进度控制l 尝试 5D 精细化施工管理模式第三步：l 标准化模型 BIM 法律规范建立（建模手册、模型颜色标准、模型管理标准、模型交付标准）l 构件库的建立BIM 培训成果展示BIM 培训及培训成果展示-上uBIM 技术相关知识综合讲解uRevit 基础培训uNavisworks 基础培训a.软件界面认识b.软件基础功能讲解c.族文件制作d.绘制标高轴网及简单形体e.碰撞检查f.施工模拟g.结果测试图 3-1BIM 培训及培训成果展示-上BIM 培训及培训成果展示-下uBIM 5D 培训a.软件界面认知b.新建工程c.项目资料d.数据导入e.模型视图f.流水视图g.施工模型图 3-2BIM 培训及培训成果展示-下BIM 成果展示BIM 场地布置全景成果展示图 4-1 场布方案讨论阶段、图 4-2 场布方案确定阶段BIM 场地布置局部成果展示图 4-3 进门闸机、图 4-4 外围防护图 4-5 马道、图 4-4 基坑临边防护BIM 进度计划展示图 4-5 斑马进度计划优化展示场地模型成果展示通过 BIM 技术实现三维可视化，为提高施工质量及进度，增加建筑安全性，与甲方设计沟通，讲复杂标高合并。图 4-6 场地模型建筑、结构模型成果展示土建模型，清楚明了的展示建筑空间，建筑结构协同发现设计问题，可大大避开拆改和变更图 4-7 土建结构 revit 模型机电模型成果展示机电模型搭建不仅仅...
