包头市昆区党政办公大楼建筑设计说明书

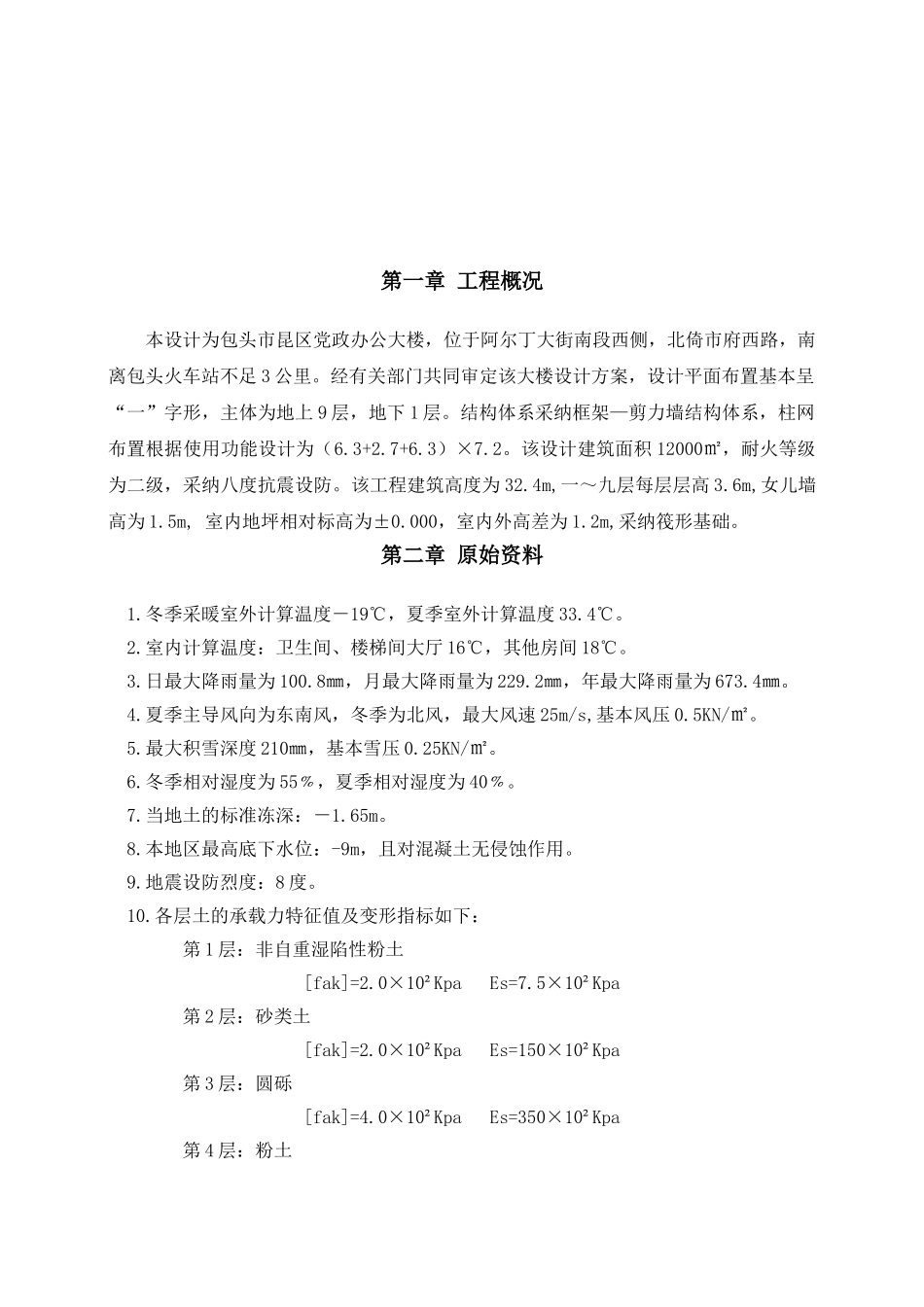

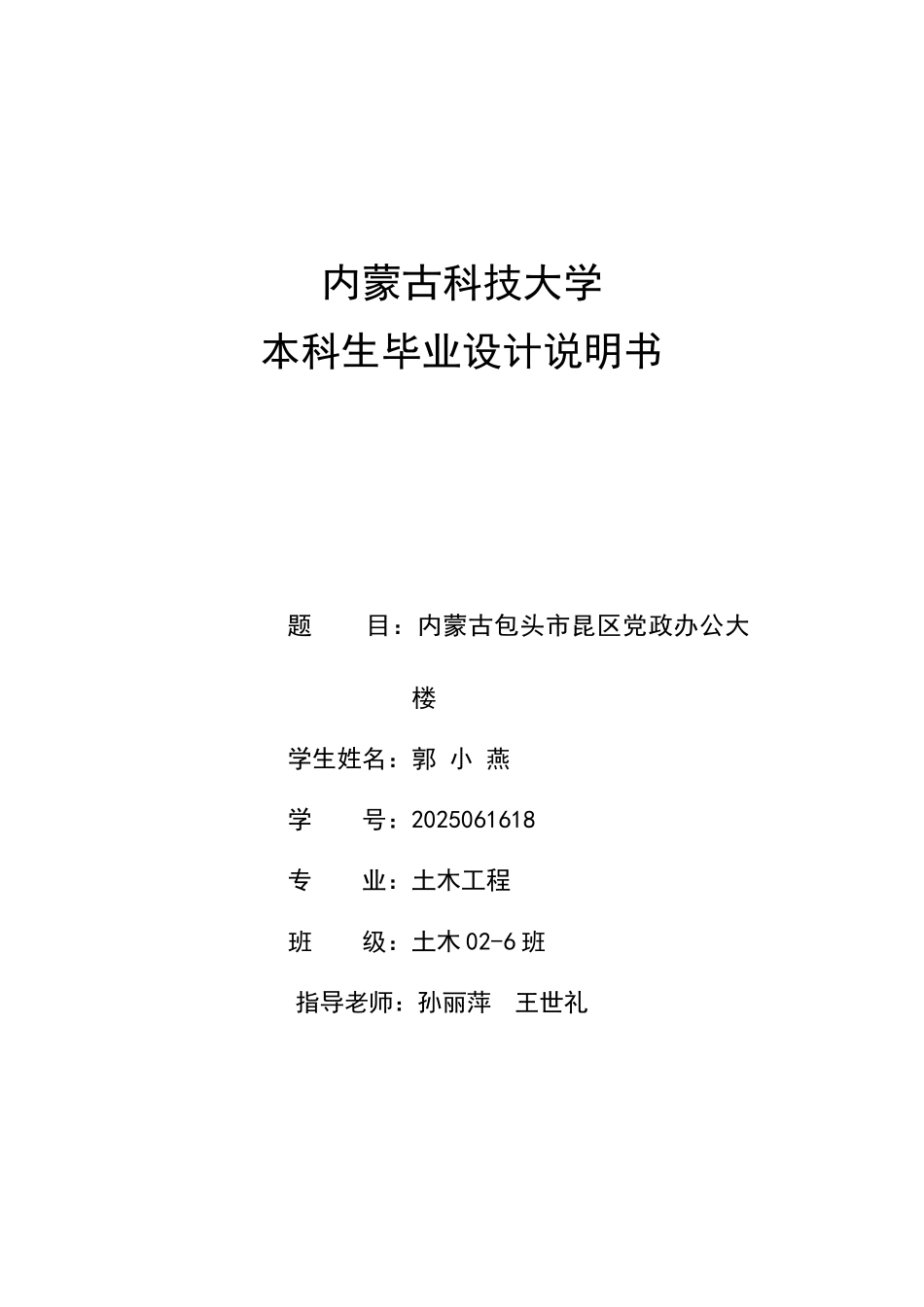

内蒙古科技大学本科生毕业设计说明书题 目：内蒙古包头市昆区党政办公大楼 学生姓名：郭 小 燕学 号：2025061618专 业：土木工程班 级：土木 02-6 班指导老师：孙丽萍 王世礼第一章 工程概况本设计为包头市昆区党政办公大楼，位于阿尔丁大街南段西侧，北倚市府西路，南离包头火车站不足 3 公里。经有关部门共同审定该大楼设计方案，设计平面布置基本呈“一”字形，主体为地上 9 层，地下 1 层。结构体系采纳框架—剪力墙结构体系，柱网布置根据使用功能设计为（6.3+2.7+6.3）×7.2。该设计建筑面积 12000㎡，耐火等级为二级，采纳八度抗震设防。该工程建筑高度为 32.4m,一～九层每层层高 3.6m,女儿墙高为 1.5m, 室内地坪相对标高为±0.000，室内外高差为 1.2m,采纳筏形基础。第二章 原始资料1.冬季采暖室外计算温度－19℃，夏季室外计算温度 33.4℃。2.室内计算温度：卫生间、楼梯间大厅 16℃，其他房间 18℃。3.日最大降雨量为 100.8㎜，月最大降雨量为 229.2㎜，年最大降雨量为 673.4㎜。4.夏季主导风向为东南风，冬季为北风，最大风速 25m/s,基本风压 0.5KN/㎡。5.最大积雪深度 210㎜，基本雪压 0.25KN/㎡。6.冬季相对湿度为 55﹪，夏季相对湿度为 40﹪。7.当地土的标准冻深：－1.65m。8.本地区最高底下水位：-9m，且对混凝土无侵蚀作用。9.地震设防烈度：8 度。10.各层土的承载力特征值及变形指标如下：第 1 层：非自重湿陷性粉土 [fak]=2.0×10²Kpa Es=7.5×10²Kpa第 2 层：砂类土 [fak]=2.0×10²Kpa Es=150×10²Kpa第 3 层：圆砾 [fak]=4.0×10²Kpa Es=350×10²Kpa第 4 层：粉土 [fak]=1.8×10²Kpa Es=85×10²Kpa第 5 层：粉质粘土 [fak]=1.6×10²Kpa Es=75×10²Kpa第 6 层：淤泥质粘土[fak]=1.6×10²Kpa Es=75×10²Kpa11.场地土类别：Ⅱ类第三章 工程特点该设计为现浇框架—剪力墙结构体系。框架—剪力墙结构是在框架中设置部分剪力墙，由于剪力墙平面内的侧向刚度比框架的侧向刚度大的多，所以在水平地震作用下产生的剪力主要由剪力墙来承受，小部分剪力由框架承受，而框架主要承受竖向荷载。第四章 设计原则建筑设计要求美观，大方，庄重，经济，有用的原则。（1）满足建筑物的功能要求。（2）采纳合理的技术措施。（3）具有良好的经济效果。（4）考虑建筑美观要求。（5）符合总体规划要求。第五章 建筑平面设计建筑平面是表示建筑物在水平方向房屋各部分的...
