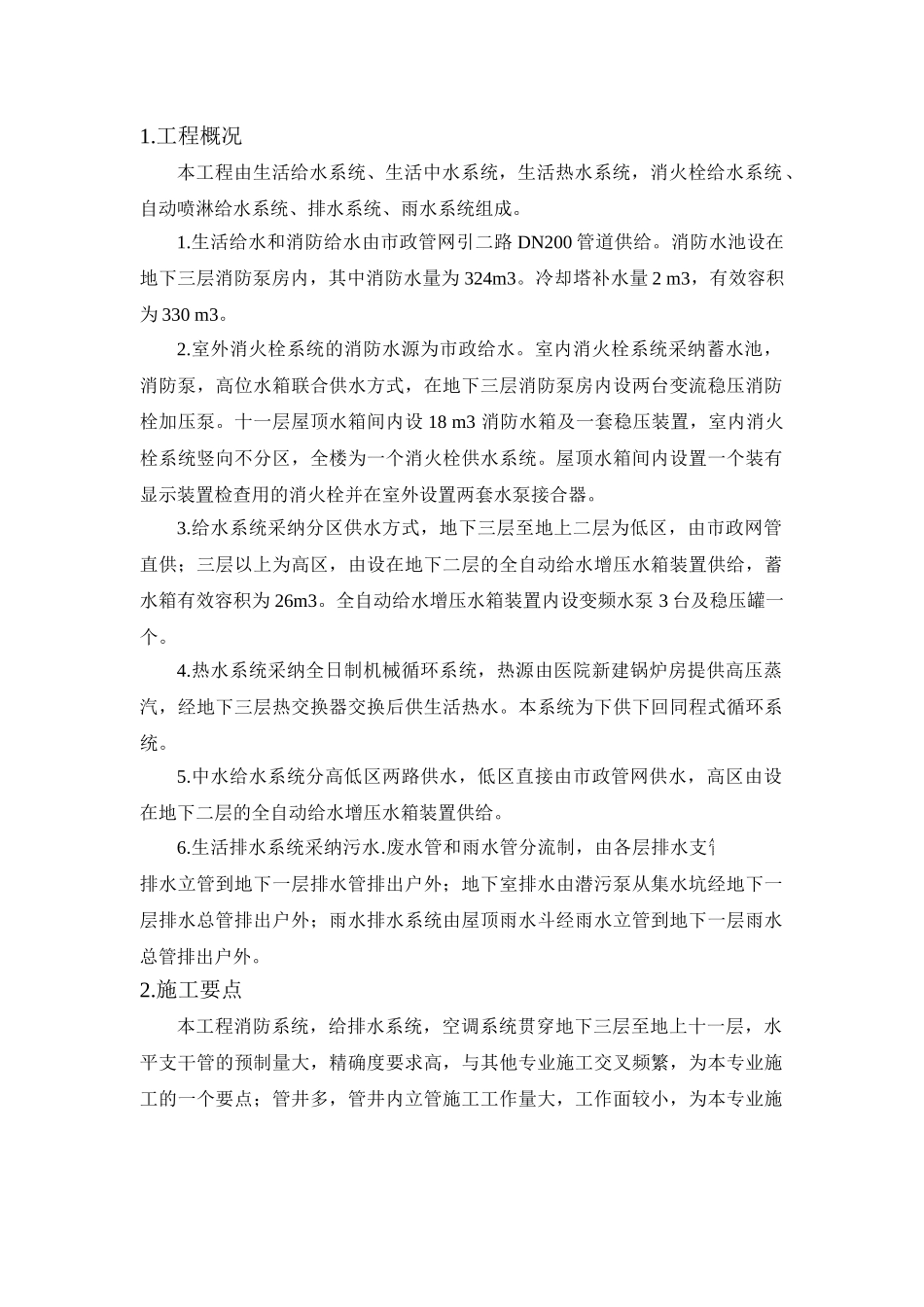

暖通工程施工组织设计 1.工程概况本工程由生活给水系统、生活中水系统，生活热水系统，消火栓给水系统、自动喷淋给水系统、排水系统、雨水系统组成。1.生活给水和消防给水由市政管网引二路 DN200 管道供给。消防水池设在地下三层消防泵房内，其中消防水量为 324m3。冷却塔补水量 2 m3，有效容积为 330 m3。2.室外消火栓系统的消防水源为市政给水。室内消火栓系统采纳蓄水池，消防泵，高位水箱联合供水方式，在地下三层消防泵房内设两台变流稳压消防栓加压泵。十一层屋顶水箱间内设 18 m3 消防水箱及一套稳压装置，室内消火栓系统竖向不分区，全楼为一个消火栓供水系统。屋顶水箱间内设置一个装有显示装置检查用的消火栓并在室外设置两套水泵接合器。3.给水系统采纳分区供水方式，地下三层至地上二层为低区，由市政网管直供；三层以上为高区，由设在地下二层的全自动给水增压水箱装置供给，蓄水箱有效容积为 26m3。全自动给水增压水箱装置内设变频水泵 3 台及稳压罐一个。4.热水系统采纳全日制机械循环系统，热源由医院新建锅炉房提供高压蒸汽，经地下三层热交换器交换后供生活热水。本系统为下供下回同程式循环系统。5.中水给水系统分高低区两路供水，低区直接由市政管网供水，高区由设在地下二层的全自动给水增压水箱装置供给。 6.生活排水系统采纳污水.废水管和雨水管分流制，由各层排水支管经管井排水立管到地下一层排水管排出户外；地下室排水由潜污泵从集水坑经地下一层排水总管排出户外；雨水排水系统由屋顶雨水斗经雨水立管到地下一层雨水总管排出户外。2.施工要点本工程消防系统，给排水系统，空调系统贯穿地下三层至地上十一层，水平支干管的预制量大，精确度要求高，与其他专业施工交叉频繁，为本专业施工的一个要点；管井多，管井内立管施工工作量大，工作面较小，为本专业施工的另一个要点。3.主要材料选择及连接方式1.给水管、中水管：DN≧100mm 采纳衬塑复合钢管沟槽连接，DN≦80mm采纳衬塑复合钢管丝扣连接。 2.消防栓给水管 DN≧80mm 采纳无缝钢管沟槽连接，DN≦70mm 采纳热镀锌钢管丝扣连接。 3.排水采纳污，废分流制，排水管埋地部分采纳柔性抗震排水铸铁管螺栓连接。立管采纳硬聚氯乙烯内螺旋管粘接连接，横管采纳硬聚氯乙烯粘接连接器具排水管及压力排水管采纳热镀锌钢管丝扣连接。 4.雨水管硬聚乙烯给水管粘接连接。 5.热水采纳缩合式衬塑复合钢管，搪瓷不缩径管件连接。4.施工组织与部署4.1 施工组...
