北京医院临时施工用水方案

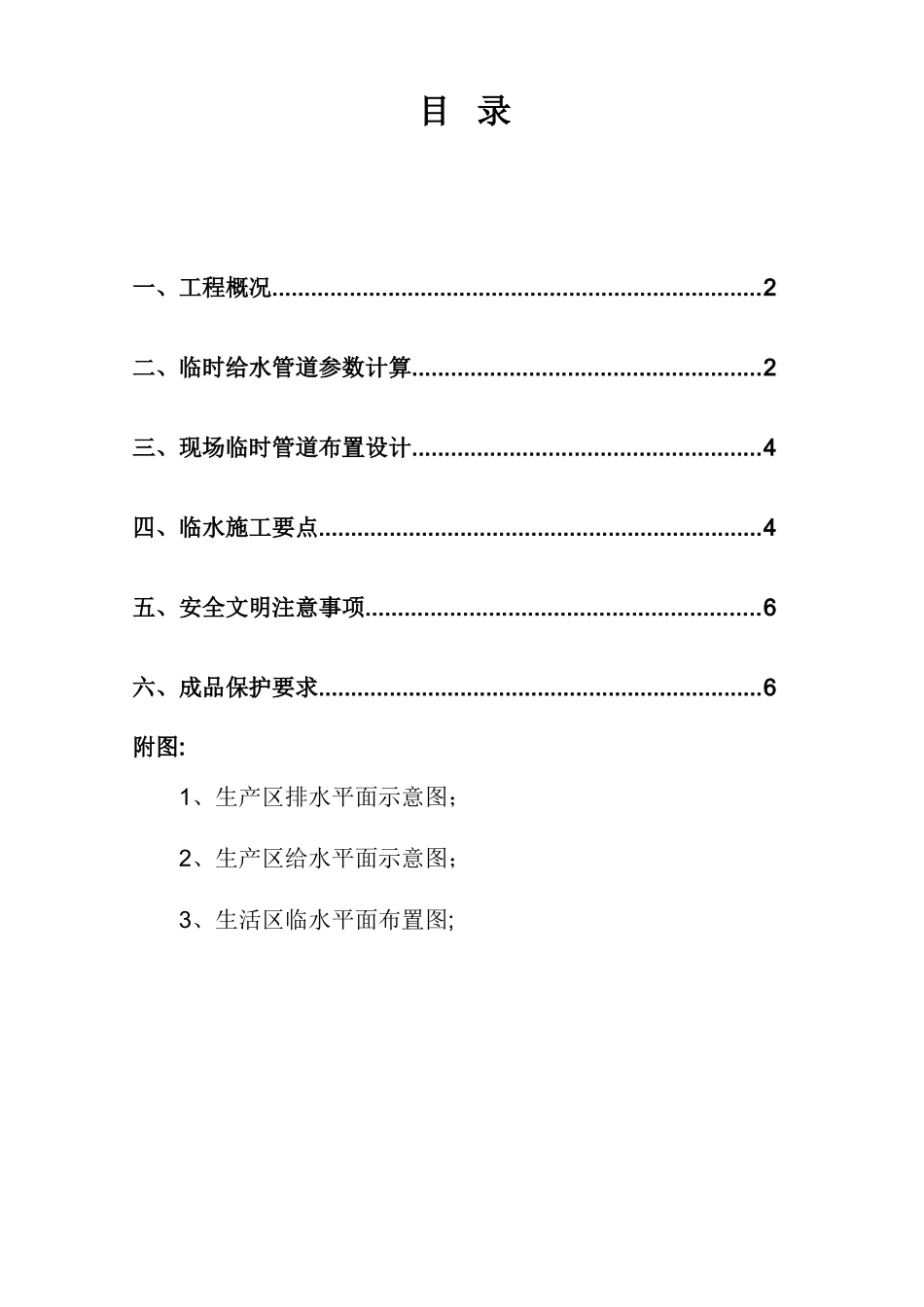

目 录一、工程概况............................................................................2二、临时给水管道参数计算......................................................2三、现场临时管道布置设计......................................................4四、临水施工要点.....................................................................4五、安全文明注意事项.............................................................6六、成品保护要求.....................................................................6附图:1、生产区排水平面示意图；2、生产区给水平面示意图；3、生活区临水平面布置图;1．工程概况解放军第 306 医院综合楼医疗楼工程位于安翔北路以北、京昌高速路以东、中科院住宅小区以南，306 医院东面。总建筑面积约 54195m2，结构体系为框架-剪力墙结构，地下 2 层，地上 19 层，建筑高度约 81.6M。本工程结构混凝土分项工程材料拟全部采纳商品砼。现场临时用水主要由部分现场及生活区生活用水、现场及生活区临时消防及楼内施工生产用水三部分组成。排水由现场雨水、现场施工清洗生产污水及部分生活污水排水组成。拟在现场北部布设工人生活区食堂、厕所和洗漱用水池，在现场南侧设管理人员小食堂，生活用水主要由该部分组成。现场消防管道根据北京市安全文明施工场地的要求，外网布置成环状，在环管上每 30-50M 布置一个室外消防栓，满足室外现场、地下二层至地上四层施工阶段的消防灭火之要求，地上四层以上施工时，可利用楼内消防水池蓄水作为消防水源(在蓄水前，提前将水池根据设计要求内壁进行防水、装修合格验收后再使用)，利用消防泵和施工用水泵提升，往楼内提供消防及施工用水。生活区内从施工现场引入消防管线，也布置成环状，由市政直供，满足消防压力要求。施工用水主要供砼养护及其它少量用水如：试验室、二次结构墙砌筑、装修贴墙地砖或石材板及安装试验用水等。现场西侧雨水在地面硬化时坡向南侧，自然排出外围挡以外；现场南侧雨水量较小，可利用降水无砂管直接就近排入，再经其内降水泵排出；现场北侧雨水经雨水明沟(300*350)汇合到东北大市政雨水井内排出；现场东南角库房处雨水汇至东南大门处洗车池内经沉淀后，排入临近降水井内经降水泵提升排出；现场东侧雨水在路面硬化时，坡向现场东北部市政污水井，自然排出。2．临时给水管道参数计算2.1 环管管径的计算选择2.1...
