北京多层钢框架综合楼结构设计

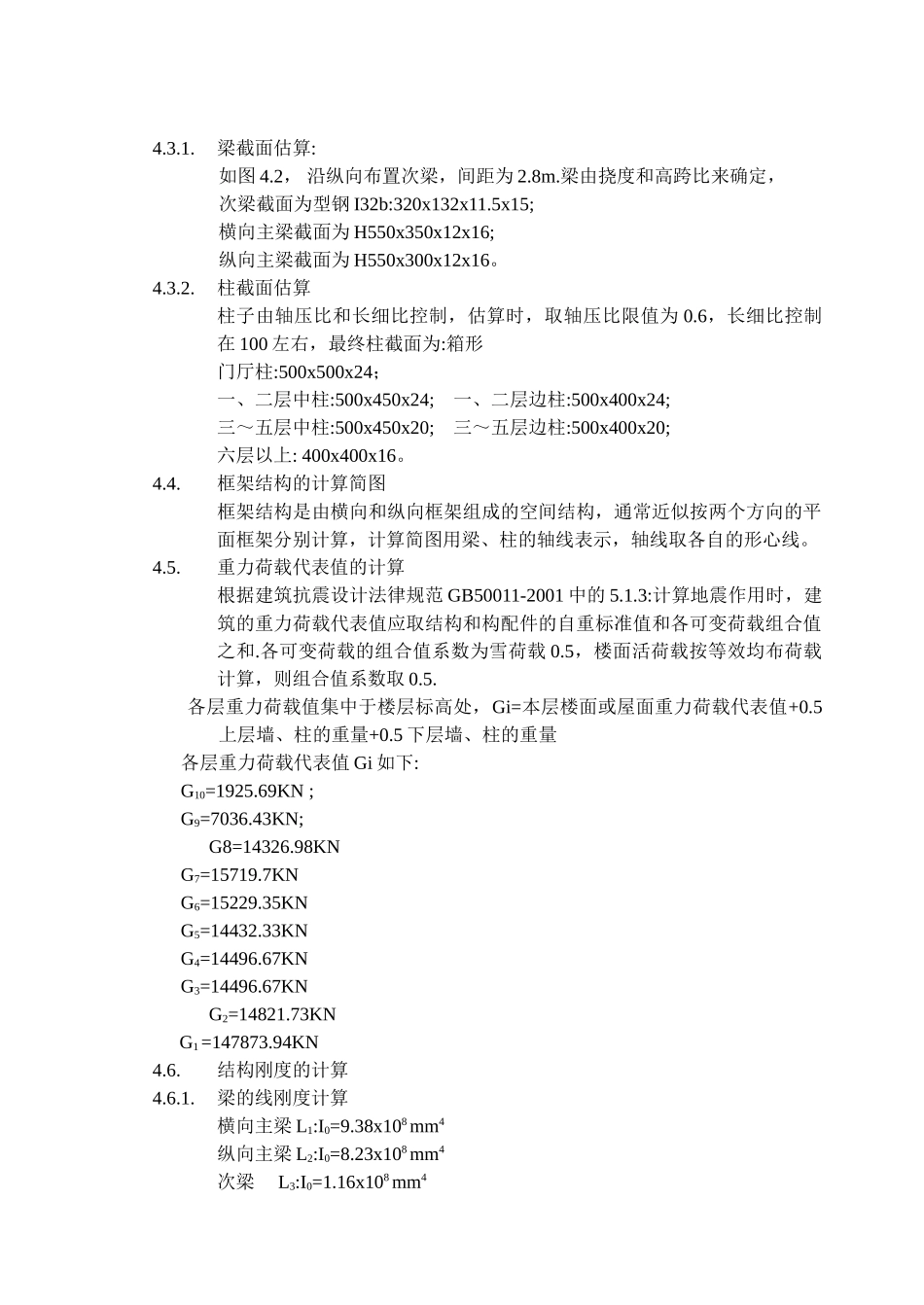

北京某多层钢框架综合楼结构设计 摘要: 设计为多层钢框架结构。柱子截面为箱形，采纳变截面设计。内力分析在手算的基础上结合 excel 和 sap2000，充分提高计算速度以及准确度。结构设计采纳顶点位移法求自振周期，考虑地震下局部突出物的影响。用底部剪力法求得横向和纵向的水平地震作用，再对结构进行弹性变形验算，手算一榀横向框架的内力，并用 sap2000 验算，纵向框架直接采纳电算. 关键词: 变截面设计;局部突出;底部剪力法 1. 工程概况工程为北京某办公综合楼，建筑面积大概在 18700㎡。结构是多层钢框架，采纳压型钢板组合楼盖，外围护墙采纳铝塑板复合墙面，内隔墙采纳 200 厚加气混凝土墙体。主体地下二层，地上八层，局部十层;首层层高 5.0m，二～八层层高为 3.4m。2. 工程内容:首层主要为门厅、大堂和营业大厅用房，门厅大堂和二层空廊连通一个空间，二层不包括空廊的建筑面积，该层除门厅大堂上空外，部分为营业用房和办公用房，三～七层为大空间敞开式办公，八层为办公室，九层是多功能用房，十层是电梯机房和设备用房。3. 设计资料气象条件：基本雪压 0.4kN/㎡，抗震设防:抗震设防烈度为 8 度，设计基本加速度值为 0.20g，第一组屋面做法:10㎜厚铺地缸砖面层撒素水泥面25 厚 1:3 水泥砂浆结合层，掺水重 3～5%的 108 胶20 厚 1:3 水泥砂浆找平层250 厚平铺加气混凝土保温层100 厚混凝土楼板楼面做法:花岗岩铺楼地面细石混凝土压型钢板组合楼盖吊顶材料：钢材均采纳 Q235－B，焊条采纳 E43 系列，混凝土强度等级为 C25，钢筋采纳一级。4. 结构设计4.1.绘制建筑平面图，领悟设计意图图 4.1 建筑平面图4.2.根据建筑平面设计柱网民用建筑的柱网根据建筑功能确定，由于本建筑原来是钢筋混凝土结构，在原来的柱网基础上进行调整，使柱网布置更为规则，具体布置见图 4.2 图 4.24.3.梁、柱截面尺寸估算结构布置结束后，对构件截面尺寸作初步估算，本设计为纯框架结构，所以只需估算梁柱截面。4.3.1.梁截面估算:如图 4.2， 沿纵向布置次梁，间距为 2.8m.梁由挠度和高跨比来确定，次梁截面为型钢 I32b:320x132x11.5x15;横向主梁截面为 H550x350x12x16;纵向主梁截面为 H550x300x12x16。4.3.2.柱截面估算柱子由轴压比和长细比控制，估算时，取轴压比限值为 0.6，长细比控制在 100 左右，最终柱截面为:箱形门厅柱:500x500x24；一、二层中柱:500x450x24; 一、二层边柱:500x400x24; 三～五层...
