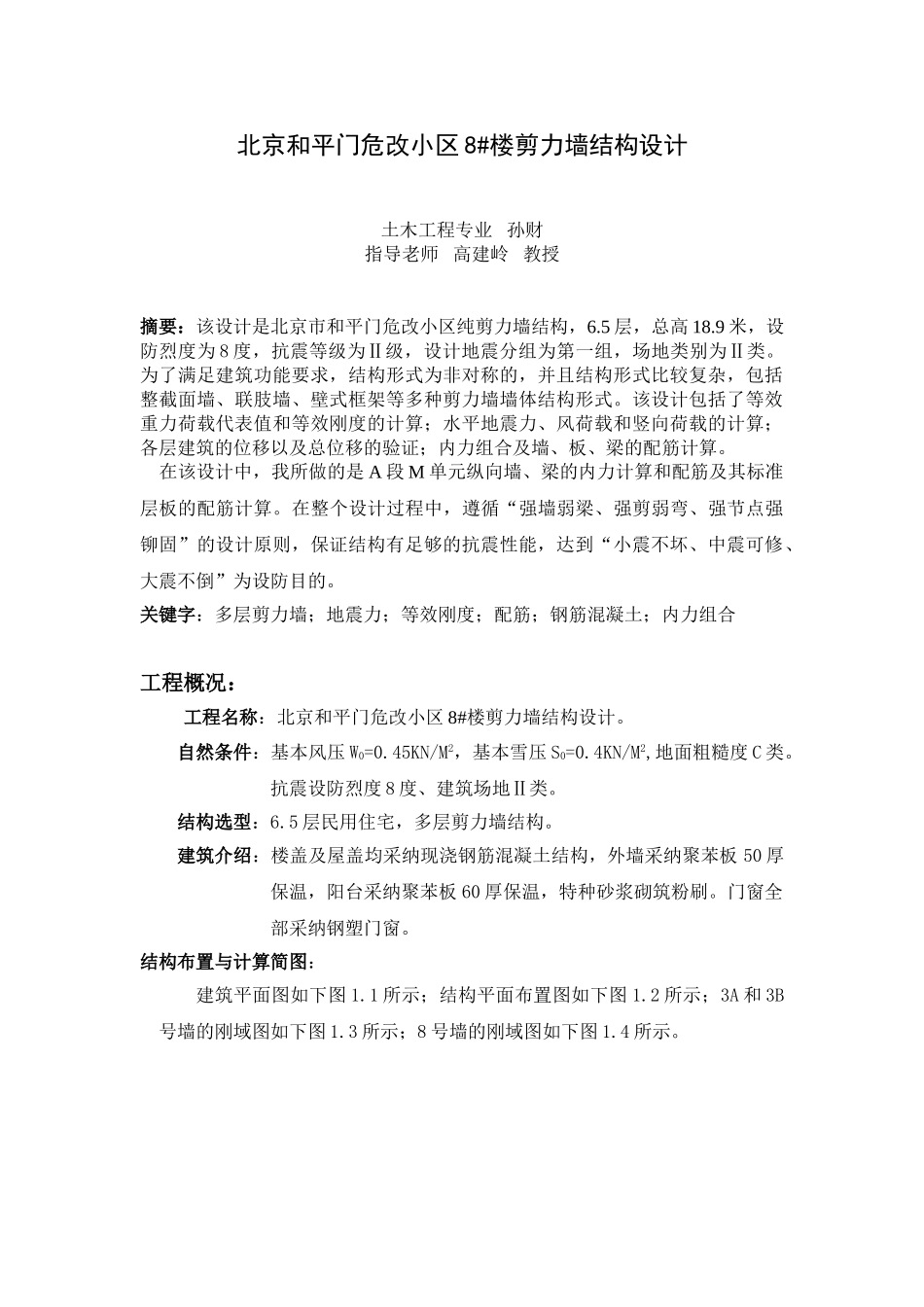

北京和平门危改小区 8#楼剪力墙结构设计土木工程专业 孙财指导老师 高建岭 教授摘要：该设计是北京市和平门危改小区纯剪力墙结构，6
5 层，总高 18
9 米，设防烈度为 8 度，抗震等级为Ⅱ级，设计地震分组为第一组，场地类别为Ⅱ类
为了满足建筑功能要求，结构形式为非对称的，并且结构形式比较复杂，包括整截面墙、联肢墙、壁式框架等多种剪力墙墙体结构形式
该设计包括了等效重力荷载代表值和等效刚度的计算；水平地震力、风荷载和竖向荷载的计算；各层建筑的位移以及总位移的验证；内力组合及墙、板、梁的配筋计算
在该设计中，我所做的是 A 段 M 单元纵向墙、梁的内力计算和配筋及其标准层板的配筋计算
在整个设计过程中，遵循“强墙弱梁、强剪弱弯、强节点强铆固”的设计原则，保证结构有足够的抗震性能，达到“小震不坏、中震可修、大震不倒”为设防目的
关键字：多层剪力墙；地震力；等效刚度；配筋；钢筋混凝土；内力组合工程概况：工程名称：北京和平门危改小区 8#楼剪力墙结构设计
自然条件：基本风压 W0=0
45KN/M2，基本雪压 S0=0
4KN/M2,地面粗糙度 C 类
抗震设防烈度 8 度、建筑场地Ⅱ类
结构选型：6
5 层民用住宅，多层剪力墙结构
建筑介绍：楼盖及屋盖均采纳现浇钢筋混凝土结构，外墙采纳聚苯板 50 厚保温，阳台采纳聚苯板 60 厚保温，特种砂浆砌筑粉刷
门窗全部采纳钢塑门窗
结构布置与计算简图：建筑平面图如下图 1
1 所示；结构平面布置图如下图 1
2 所示；3A 和 3B号墙的刚域图如下图 1
3 所示；8 号墙的刚域图如下图 1

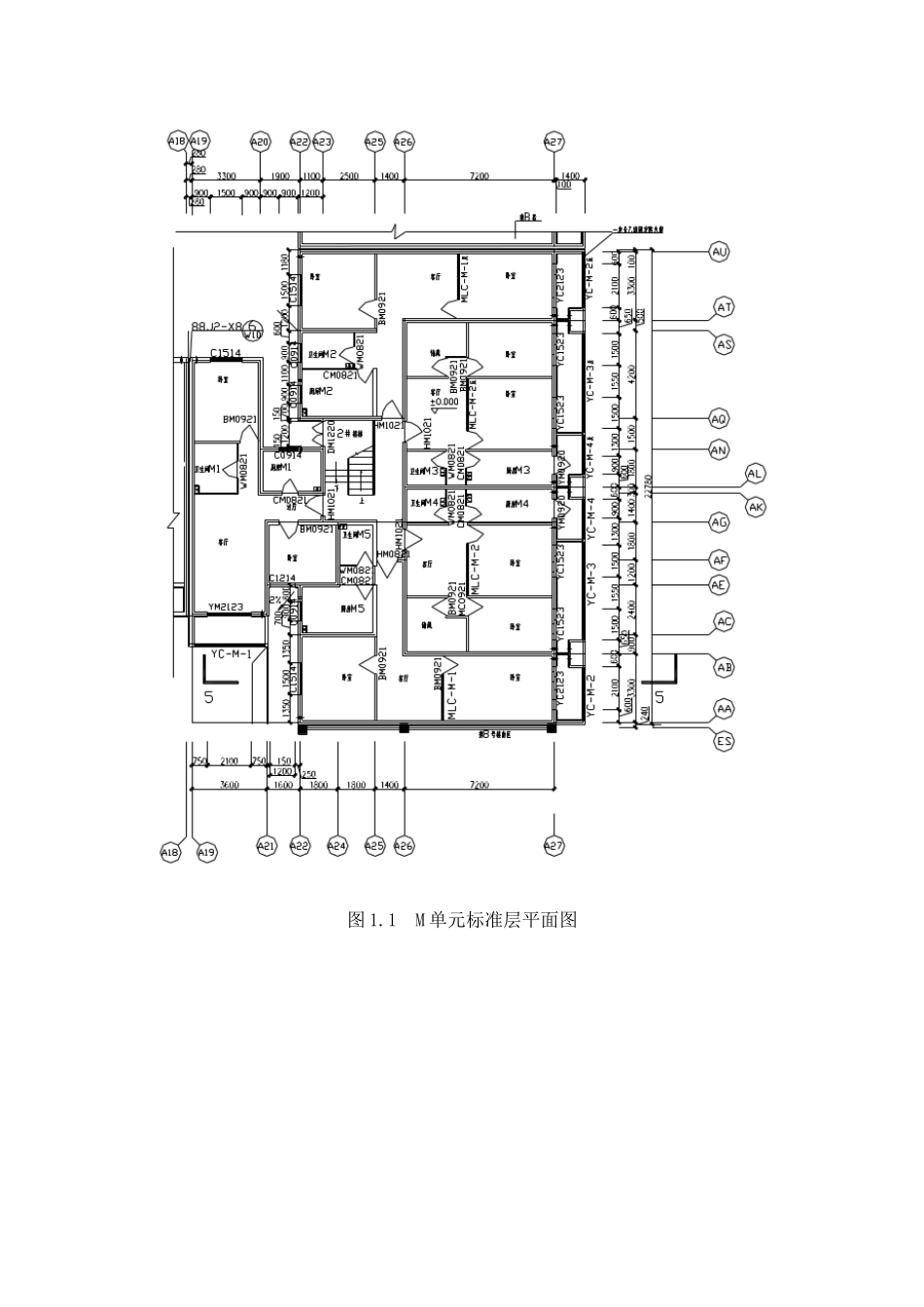

1 M 单元标准层平面图图 1
2 结构平面布置图图 1
3 3A 和 3B 号墙的刚域图图 1
4 8 号墙的刚域图1
重力荷载代表值的计算取上层层高范围内的梁、柱、墙的标准值及其下层顶层的标准值，活载的标准值，则各楼层重
