北京某体育馆钢结构散拼施工方案

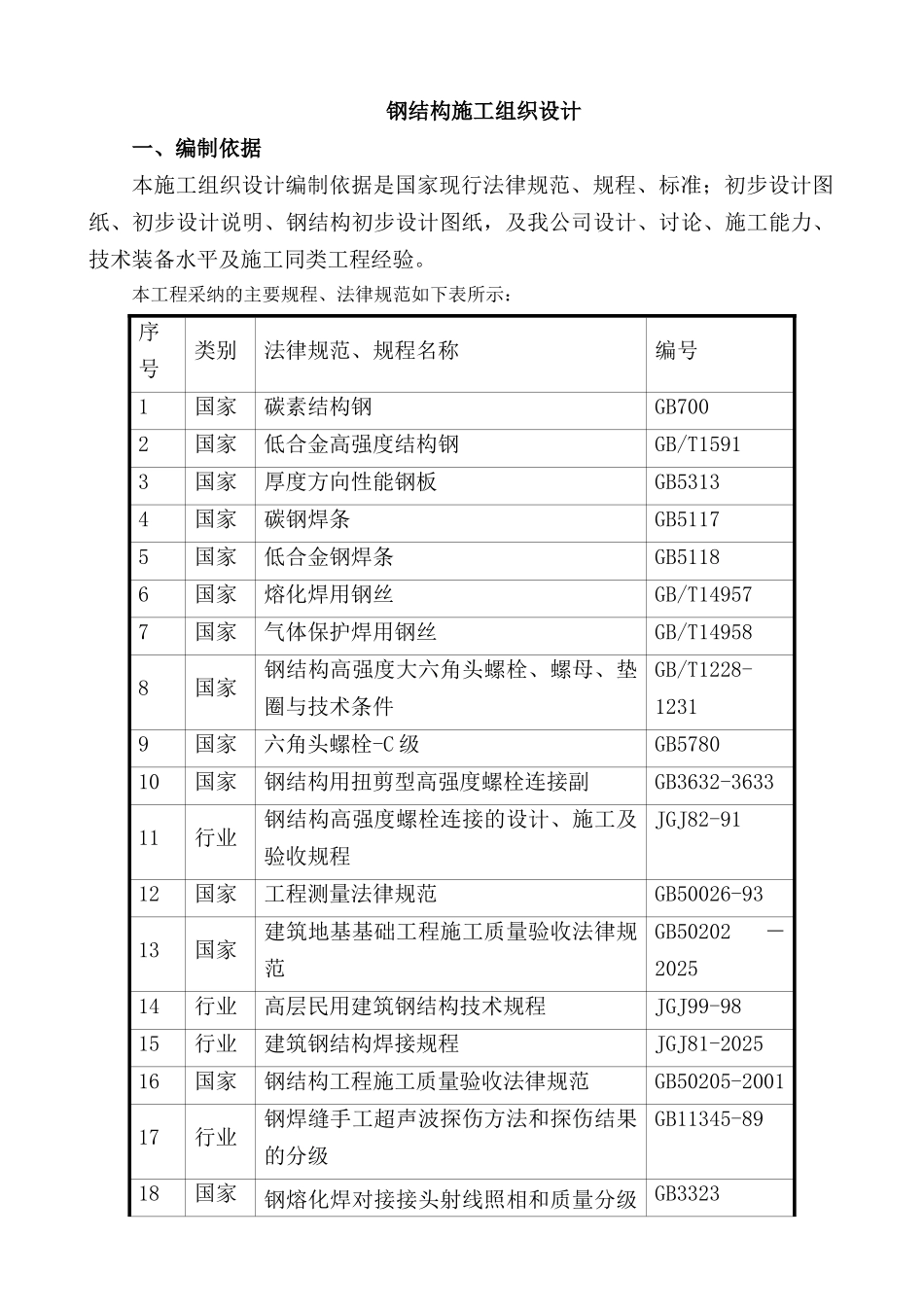

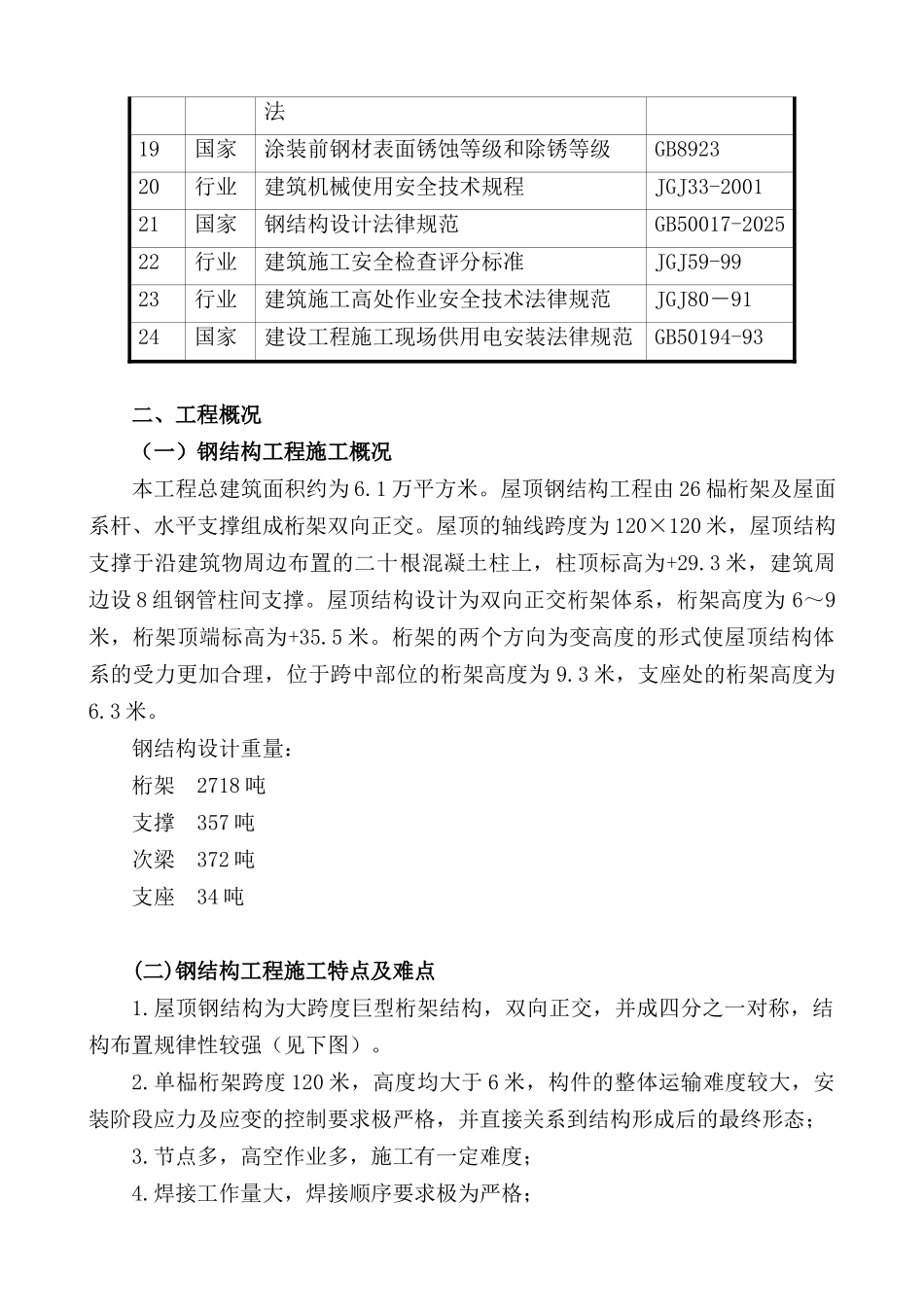

钢结构施工组织设计一、编制依据本施工组织设计编制依据是国家现行法律规范、规程、标准；初步设计图纸、初步设计说明、钢结构初步设计图纸，及我公司设计、讨论、施工能力、技术装备水平及施工同类工程经验。本工程采纳的主要规程、法律规范如下表所示：序号类别法律规范、规程名称编号1国家碳素结构钢GB7002国家低合金高强度结构钢GB/T15913国家厚度方向性能钢板GB53134国家碳钢焊条GB51175国家低合金钢焊条GB51186国家熔化焊用钢丝GB/T149577国家气体保护焊用钢丝GB/T149588国家钢结构高强度大六角头螺栓、螺母、垫圈与技术条件GB/T1228-12319国家六角头螺栓-C 级GB578010国家钢结构用扭剪型高强度螺栓连接副GB3632-363311行业钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-9112国家工程测量法律规范GB50026-9313国家建筑地基基础工程施工质量验收法律规范GB50202－202514行业高层民用建筑钢结构技术规程JGJ99-9815行业建筑钢结构焊接规程JGJ81-202516国家钢结构工程施工质量验收法律规范GB50205-200117行业钢焊缝手工超声波探伤方法和探伤结果的分级GB11345-8918国家钢熔化焊对接接头射线照相和质量分级 GB3323法19国家涂装前钢材表面锈蚀等级和除锈等级GB892320行业建筑机械使用安全技术规程JGJ33-200121国家钢结构设计法律规范GB50017-202522行业建筑施工安全检查评分标准JGJ59-9923行业建筑施工高处作业安全技术法律规范JGJ80－9124国家建设工程施工现场供用电安装法律规范GB50194-93二、工程概况（一）钢结构工程施工概况本工程总建筑面积约为 6.1 万平方米。屋顶钢结构工程由 26 榀桁架及屋面系杆、水平支撑组成桁架双向正交。屋顶的轴线跨度为 120×120 米，屋顶结构支撑于沿建筑物周边布置的二十根混凝土柱上，柱顶标高为+29.3 米，建筑周边设 8 组钢管柱间支撑。屋顶结构设计为双向正交桁架体系，桁架高度为 6～9米，桁架顶端标高为+35.5 米。桁架的两个方向为变高度的形式使屋顶结构体系的受力更加合理，位于跨中部位的桁架高度为 9.3 米，支座处的桁架高度为6.3 米。钢结构设计重量：桁架 2718 吨支撑 357 吨次梁 372 吨支座 34 吨(二)钢结构工程施工特点及难点1.屋顶钢结构为大跨度巨型桁架结构，双向正交，并成四分之一对称，结构布置规律性较强（见下图）。2.单榀桁架跨度 120 米，高度均大于 6 米，构件的整体运输难度较大，安装阶段应力及应变的控制要求极严格，并直接关系到结构形成后的最终...
