北京某俱乐部扩建公寓及康乐中心机电施工组织设计

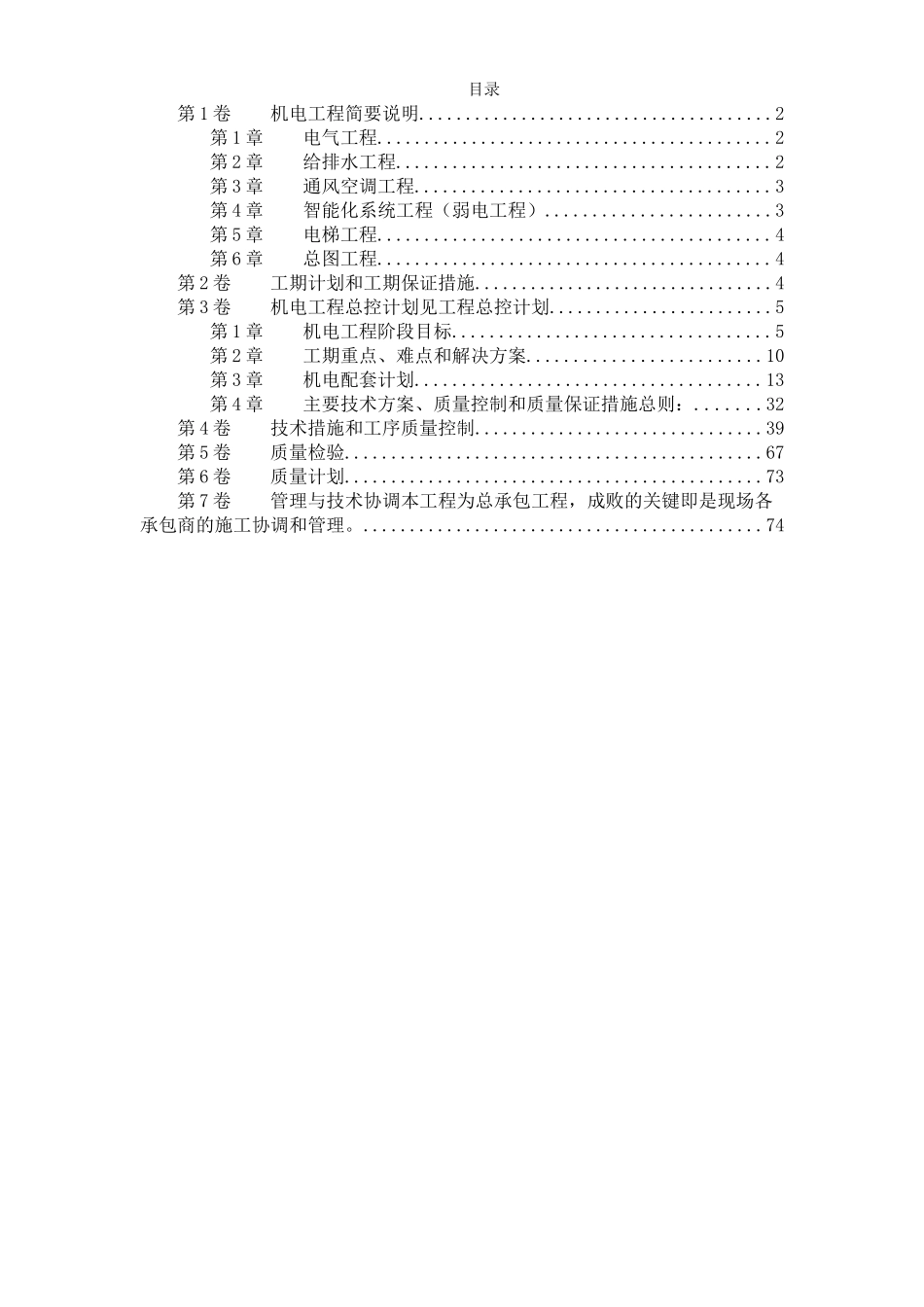

目录第 1 卷机电工程简要说明......................................2第 1 章电气工程..........................................2第 2 章给排水工程........................................2第 3 章通风空调工程......................................3第 4 章智能化系统工程（弱电工程）........................3第 5 章电梯工程..........................................4第 6 章总图工程..........................................4第 2 卷工期计划和工期保证措施................................4第 3 卷机电工程总控计划见工程总控计划........................5第 1 章机电工程阶段目标..................................5第 2 章工期重点、难点和解决方案.........................10第 3 章机电配套计划.....................................13第 4 章主要技术方案、质量控制和质量保证措施总则：.......32第 4 卷技术措施和工序质量控制...............................39第 5 卷质量检验.............................................67第 6 卷质量计划.............................................73第 7 卷管理与技术协调本工程为总承包工程，成败的关键即是现场各承包商的施工协调和管理。...........................................74机电工程简要说明第1章电气工程本工程为一级供电负荷，采纳 2 路 10KV 电源供电。采纳 2 台 1250KVA 干式变压器和1 台 600KW 柴油发电机进行正常供电和应急供电，并可自投自复和手投手复。本工程为 TN-S 系统，采纳封闭式插接母线和电缆进行放射式配电，提供动力和照明用电。消防设备的供电采纳耐火电缆。防雷按二级防雷建筑物在屋顶设避雷带，利用结构主筋作引下线，结构结构主筋作接地体；自地上部分第六层开始每三层设均压环以防止侧向雷击；金属管道作等电位接地。接地采纳混合接地。防雷接地、工作接地、保护接地、弱电的接地均由基础结构引出，接地电阻不大于 1Ω。第2章给排水工程给排水工程包括室内给水、热水、中水、温泉水、生活排水、雨水排水、废水排水和消防系统。游泳池、中水处理站、温泉水处理及温泉中心、水景工程、厨房、气体消防等由专业承包商进行施工。给水采纳分区供水方式，生活水池与一期合用，屋顶设水活水箱和生活水泵。中水源水经中水设备处理后采纳泵组分区提供卫生间冲厕水。采纳泵组分区向温泉中...
