北京某区雨水管下穿城墙机械顶管施工组织设计

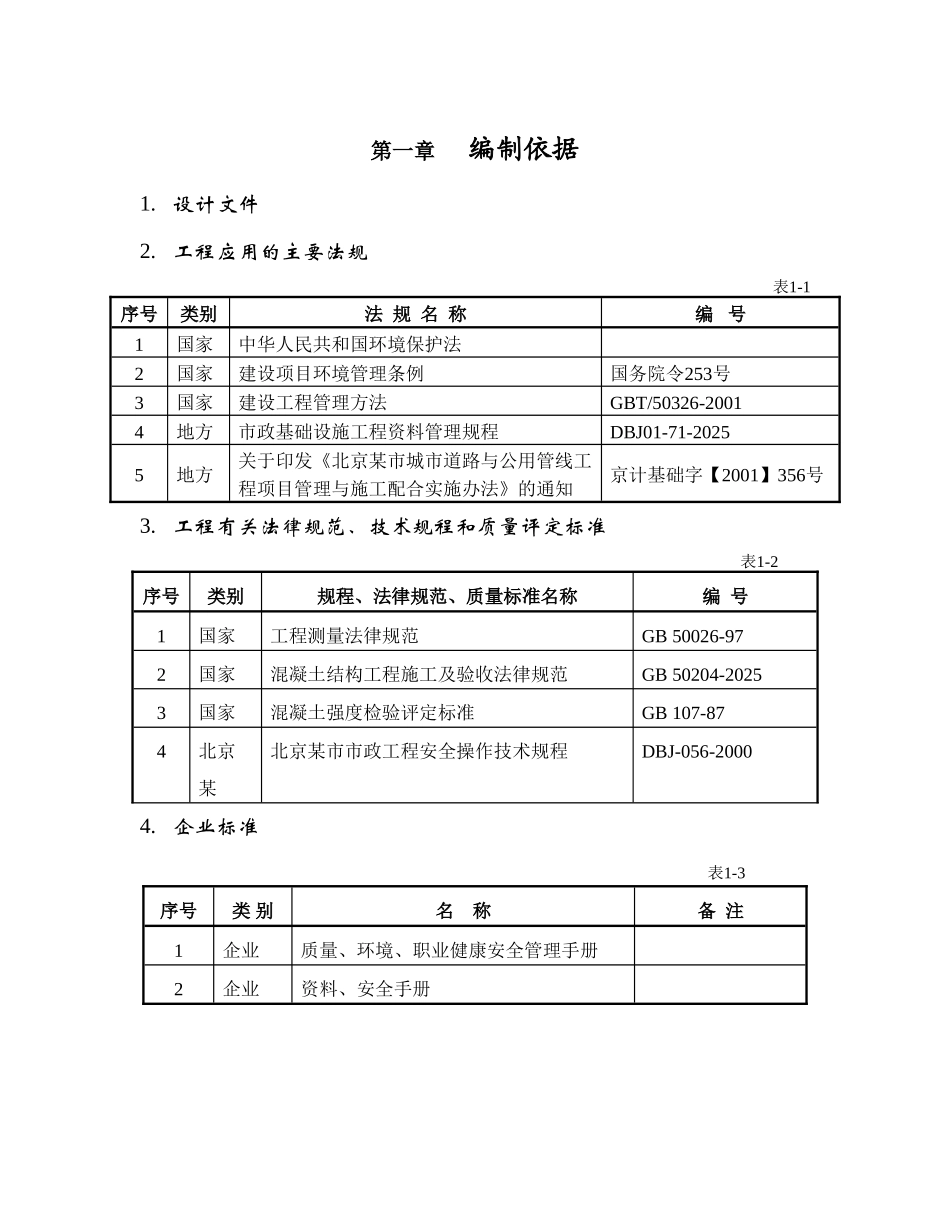

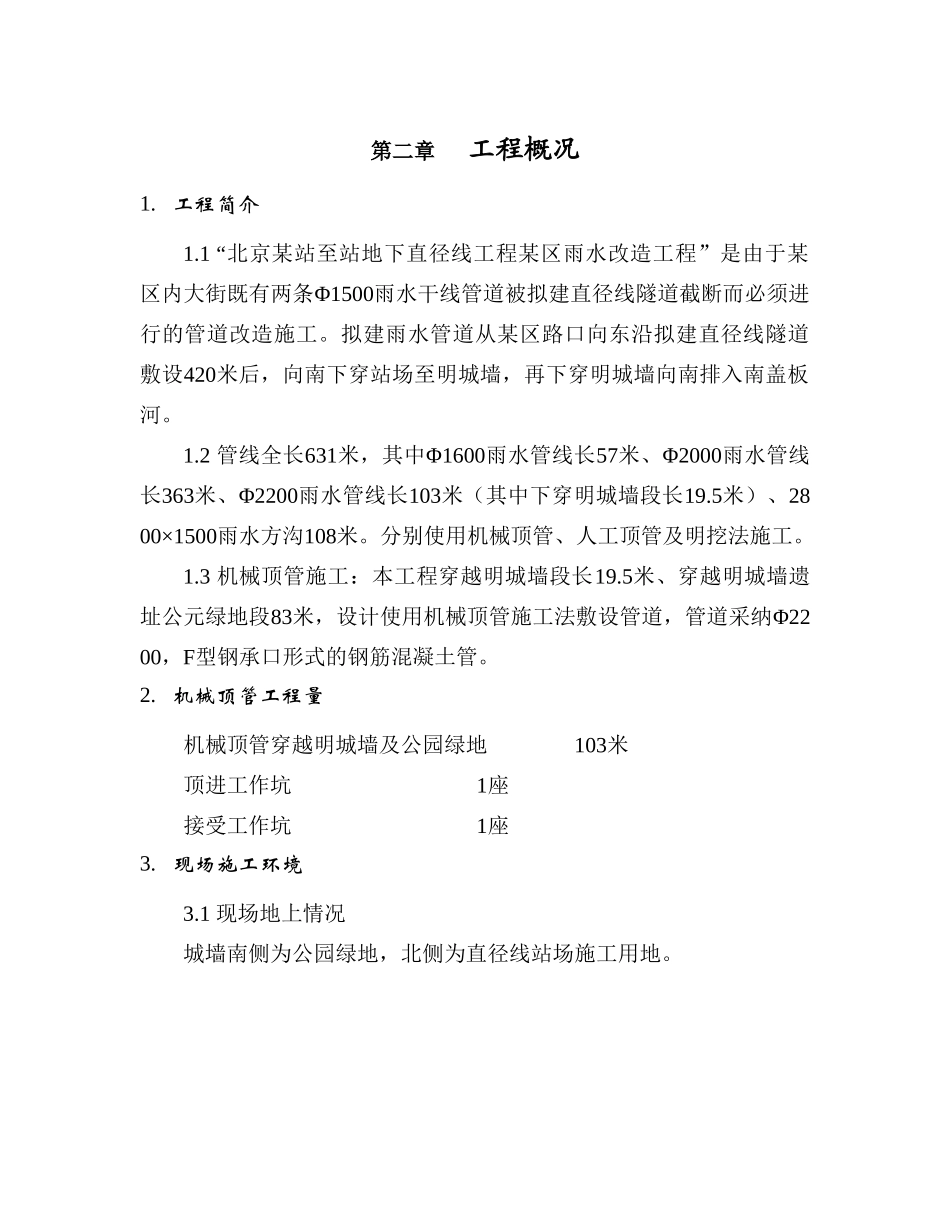

第一章编制依据1. 设计文件2. 工程应用的主要法规表1-1序号类别法 规 名 称编 号1国家中华人民共和国环境保护法2国家建设项目环境管理条例国务院令253号3国家建设工程管理方法GBT/50326-20014地方市政基础设施工程资料管理规程DBJ01-71-20255地方关于印发《北京某市城市道路与公用管线工程项目管理与施工配合实施办法》的通知京计基础字【2001】356号3. 工程有关法律规范、技术规程和质量评定标准表1-2序号类别规程、法律规范、质量标准名称编 号1国家工程测量法律规范GB 50026-972国家混凝土结构工程施工及验收法律规范GB 50204-20253国家混凝土强度检验评定标准GB 107-874北京某北京某市市政工程安全操作技术规程DBJ-056-20004. 企业标准表1-3序号类 别名 称备 注1企业质量、环境、职业健康安全管理手册2企业资料、安全手册第二章工程概况1. 工程简介1.1 “北京某站至站地下直径线工程某区雨水改造工程”是由于某区内大街既有两条Φ1500雨水干线管道被拟建直径线隧道截断而必须进行的管道改造施工。拟建雨水管道从某区路口向东沿拟建直径线隧道敷设420米后，向南下穿站场至明城墙，再下穿明城墙向南排入南盖板河。1.2 管线全长631米，其中Φ1600雨水管线长57米、Φ2000雨水管线长363米、Φ2200雨水管线长103米（其中下穿明城墙段长19.5米）、2800×1500雨水方沟108米。分别使用机械顶管、人工顶管及明挖法施工。1.3 机械顶管施工：本工程穿越明城墙段长19.5米、穿越明城墙遗址公元绿地段83米，设计使用机械顶管施工法敷设管道，管道采纳Φ2200，F型钢承口形式的钢筋混凝土管。2. 机械顶管工程量机械顶管穿越明城墙及公园绿地 103米顶进工作坑 1座接受工作坑 1座3. 现场施工环境3.1 现场地上情况城墙南侧为公园绿地，北侧为直径线站场施工用地。雨水管线穿越明城墙遗址公园的位置3.2 现场地下情况在机械顶管施工范围内，没有地下管线影响。4. 工程地质、水文情况施工现场在明城墙遗址公园绿地内，地形较平坦，地面标高在42.5米左右。4.1 地质情况根据地质勘探资料，顶管施工处地层为粉质黏土层。4.2 地下水情况机械顶管施工段地下水位标高为29.5米， 顶进工作坑坑底高程为34.5米，因此无地下水。第三章施工部署1. 施工总体计划整条雨水管线计划工期为2007年10月10日~2008年2月9日，总工期123日历天。2. 机械顶管施工工期2.1本工程只有下穿明城墙及公园绿地段采纳机械顶管施工，计划工期为40日历天。由于该段管线...
