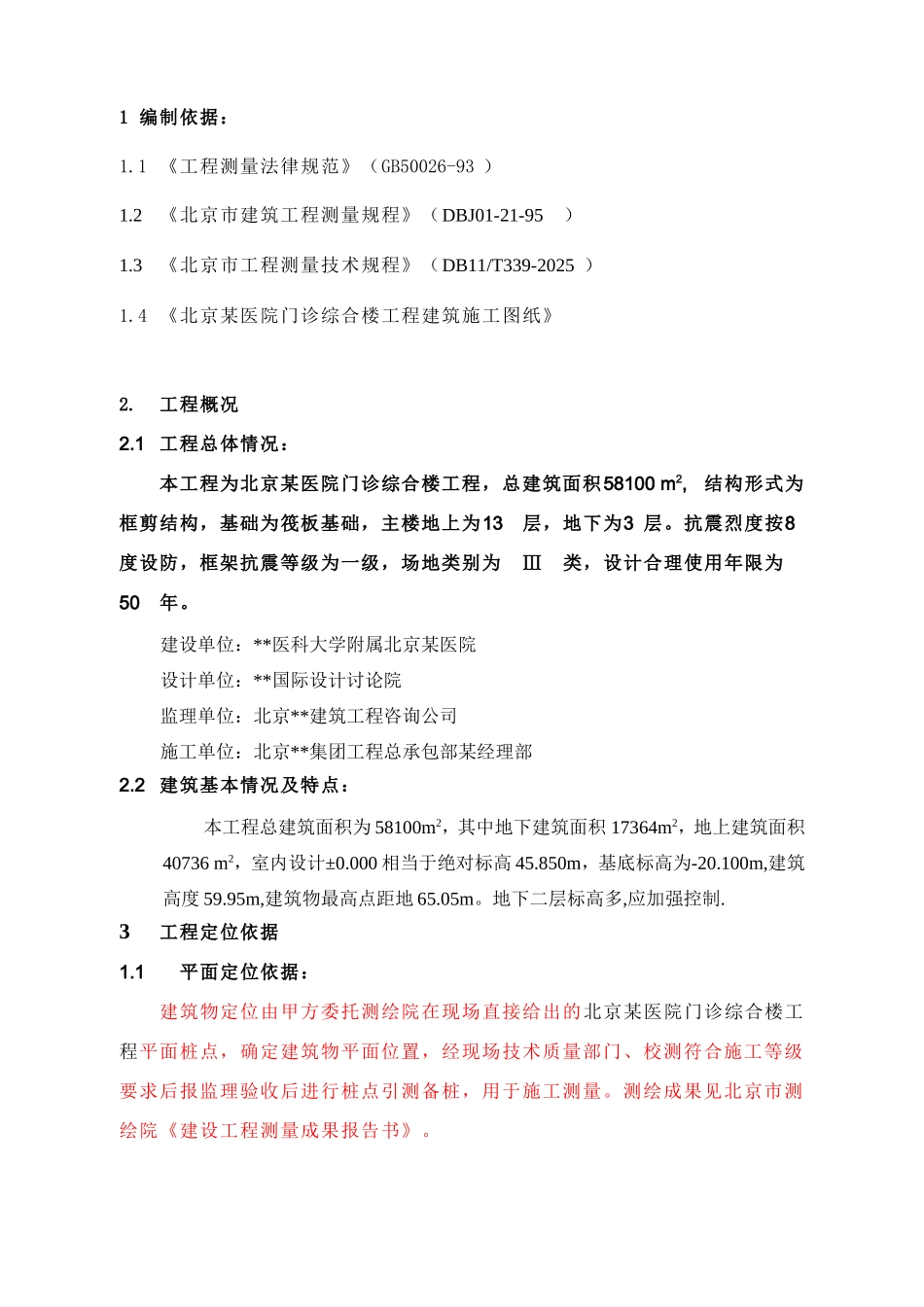

北京某医院高层综合楼工程测量施工方案

1 编制依据：1.1 《工程测量法律规范》（GB50026-93 ）1.2《北京市建筑工程测量规程》（DBJ01-21-95）1.3《北京市工程测量技术规程》（DB11/T339-2025 ）1.4 《北京某医院门诊综合楼工程建筑施工图纸》2. 工程概况2.1 工程总体情况：本工程为北京某医院门诊综合楼工程，总建筑面积58100 m2,结构形式为框剪结构，基础为筏板基础，主楼地上为13层，地下为3 层。抗震烈度按8度设防，框架抗震等级为一级，场地类别为 Ⅲ 类，设计合理使用年限为50年。建设单位：**医科大学附属北京某医院设计单位：**国际设计讨论院 监理单位：北京**建筑工程咨询公司施工单位：北京**集团工程总承包部某经理部2.2 建筑基本情况及特点： 本工程总建筑面积为 58100m2，其中地下建筑面积 17364m2，地上建筑面积40736 m2，室内设计±0.000 相当于绝对标高 45.850m，基底标高为-20.100m,建筑高度 59.95m,建筑物最高点距地 65.05m。地下二层标高多,应加强控制.3工程定位依据1.1平面定位依据：建筑物定位由甲方委托测绘院在现场直接给出的北京某医院门诊综合楼工程平面桩点，确定建筑物平面位置，经现场技术质量部门、校测符合施工等级要求后报监理验收后进行桩点引测备桩，用于施工测量。测绘成果见北京市测绘院《建设工程测量成果报告书》。 1.2高程定位依据 ：北京市测绘院提供在体检中心大楼散水处和花台处的两个水准点BM1、BM2，测绘成果见北京市测绘院《建设工程测量成果报告书》.现场根据两个水准点按等外水准测量精度，用附合水准测量方法将标高引测入施工现场。强控制。因此根据设计图纸的轴线分布情况，纵轴从 A 轴～M 轴，横轴从 1/01轴～6 轴；在东北角有局部突出的部分距 6 轴 19.77m 距 H 轴 5.10m，以此作为建筑物施工平面控制网。以上主轴线构成建筑物的控制网，进行平面控制。控制网点设置后经自检精度符合要求后，报监理公司验收后方可使用，控制桩点选择在易观测、易保护处。四周砌好砖台以保护。施工中应对轴线控制测点后视前视高差高程备 注B M21.036+-45.996已知高程0.06511.2311.10145.90120.27946.853等于+1.000m0.9503计算校核测量误差：46.853-(45.85+1.00)=0.003m允许误差：±6×(2)½=±6×1.414=±8.484mm成果校核施测人 复测人桩及高程控制点确定后应实行保护措施，以确保建筑物位置正确性。定位放线完毕后，填写工程定位测量记录（表 C3－1），验线合格后，报监理验线，并及时将资料送交资料员归档。4...
