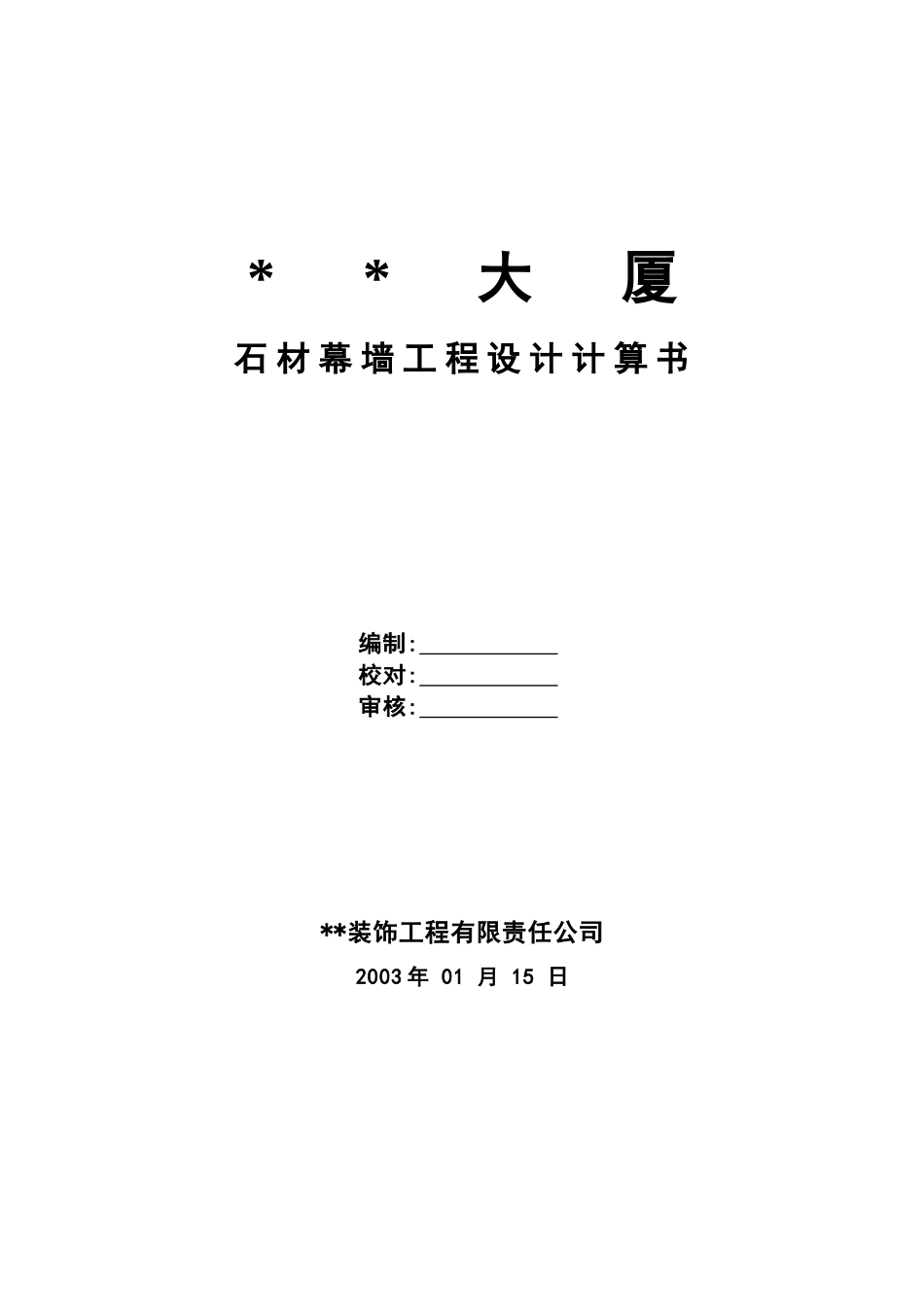

北京某大厦高层石材幕墙工程计算书

* * 大 厦石 材 幕 墙 工 程 设 计 计 算 书 编制: 校对: 审核: **装饰工程有限责任公司2003 年 01 月 15 日目 录目录I-Ⅱ一 概述 1 1 工程概况……………………………………… 1 2 结构计算理论依据…………………………… 1 3 材料力学特性………………………………… 1 二 石材幕墙承受荷载计算 3 1 风荷载标准值计算 3 2 风荷载设计值 3 3 石材幕墙构件重量荷载 3 4 地震作用 4三 石材的选用与校核 6 1 石材板块自重计算 6 2 垂直于石材平面的分布水平地震作用………6 3 石材抗弯强度计算 6 4 石材抗剪强度计算 8 5 不锈钢挂件挂板抗剪强度计算 8 四 石材幕墙杆件计算 10 (一) 标准层幕墙杆件计算 10 1 选料 10 2 选用立柱型材的截面特性12 3 幕墙立柱强度计算13 4 幕墙立柱刚度计算14 5 幕墙立柱抗剪计算14(二) 13m 以下三层幕墙杆件计算16 1 选料 16 2 选用立柱型材的截面特性18 3 幕墙立柱强度计算19 4 幕墙立柱刚度计算20 5 立柱抗剪计算21 (三) 横梁计算22 1 选用横梁型材的截面特性22 2 横梁抗弯强度计算23 3 横梁抗剪强度计算25 4 横梁刚度计算26五 连接件计算 28 1 横梁与立柱连接28 2 立柱与连接件的焊缝计算28 六 幕墙预埋板计算31 1．工程概况： 基本参数: 北京地区 石材幕墙总高=91.900m 设计层高:一层 5.000m, 二、三层 4.200m,标准层 3.500m 石材幕墙最大分格: B×H=1.400m×0.7m 抗震 8 度设防 基本说明: **大厦位于北京地区，故根据 C 类地区进行计算，风压按 50 年一遇考虑，石材幕墙标准层最大分格主楼宽 1.400m,高 0.7m。按国家现行行业标准针对本工程的实际情况，对石材幕墙的石板，支撑受力杆件以及各种相关连接件进行强度计算和校核。本设计依据以下法律规范：《钢结构设计法律规范》（GBJ50017-2001）《建筑结构荷载法律规范》（GB50009--2001）《建筑抗震设计法律规范》（GB50011-2001） 《金属与石材幕墙工程技术法律规范》（JGJ133-2001 J-2001） 参考：《玻璃幕墙工程技术法律规范》（JGJ102-96）《机械设计手册》 总包方提供的图纸2．结构计算理论依据：线弹性计算理论、小挠度变形计算理论3．材料力学特性：钢材 材质为 Q235A： 弹 性 模 量 E=2.06×10^5 N/mm^2 抗 拉 、 压 、 弯 强 度 fa=215 N/mm^2 线膨胀系数 α=1.2×10^-6 l/c0 抗...
