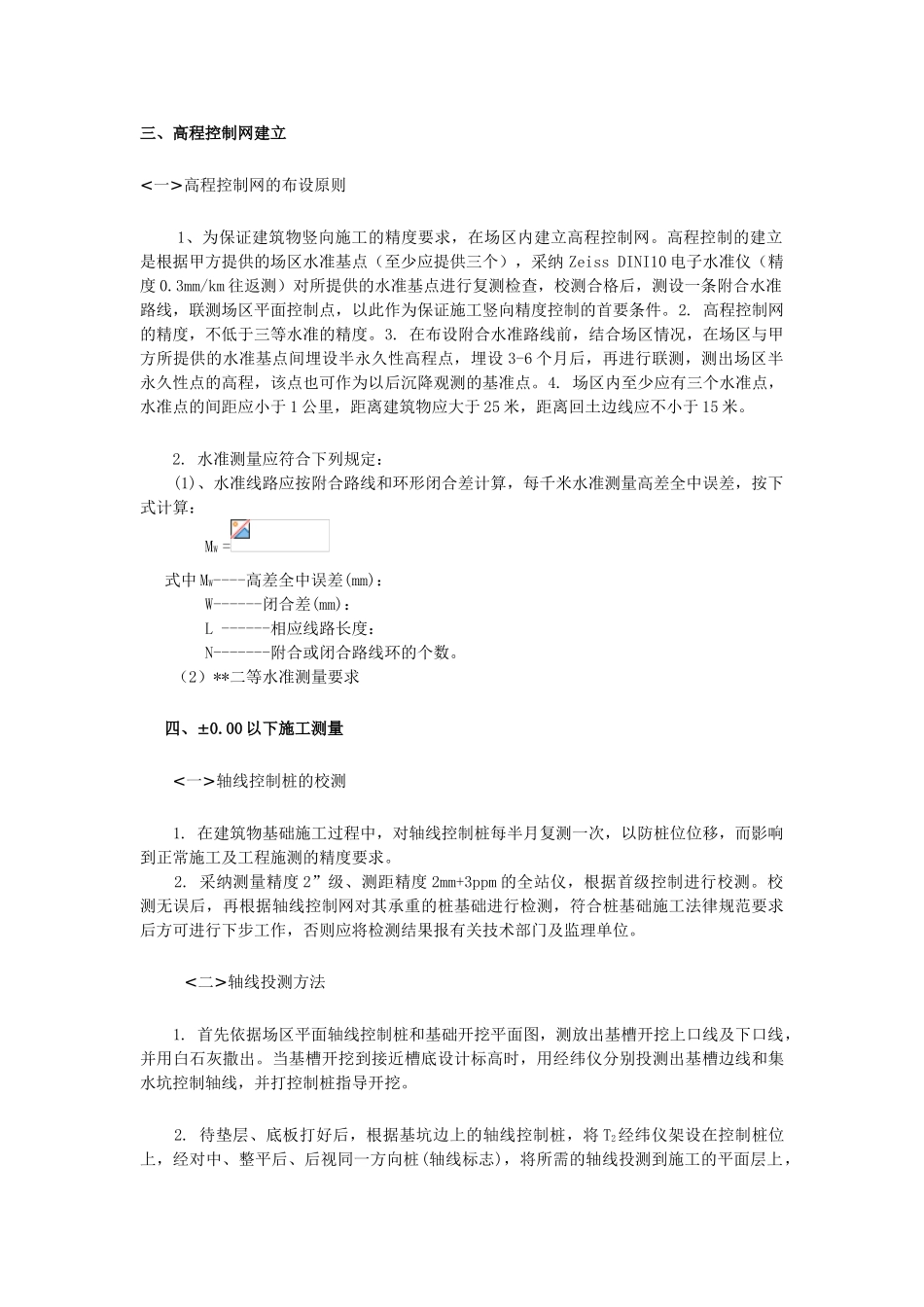

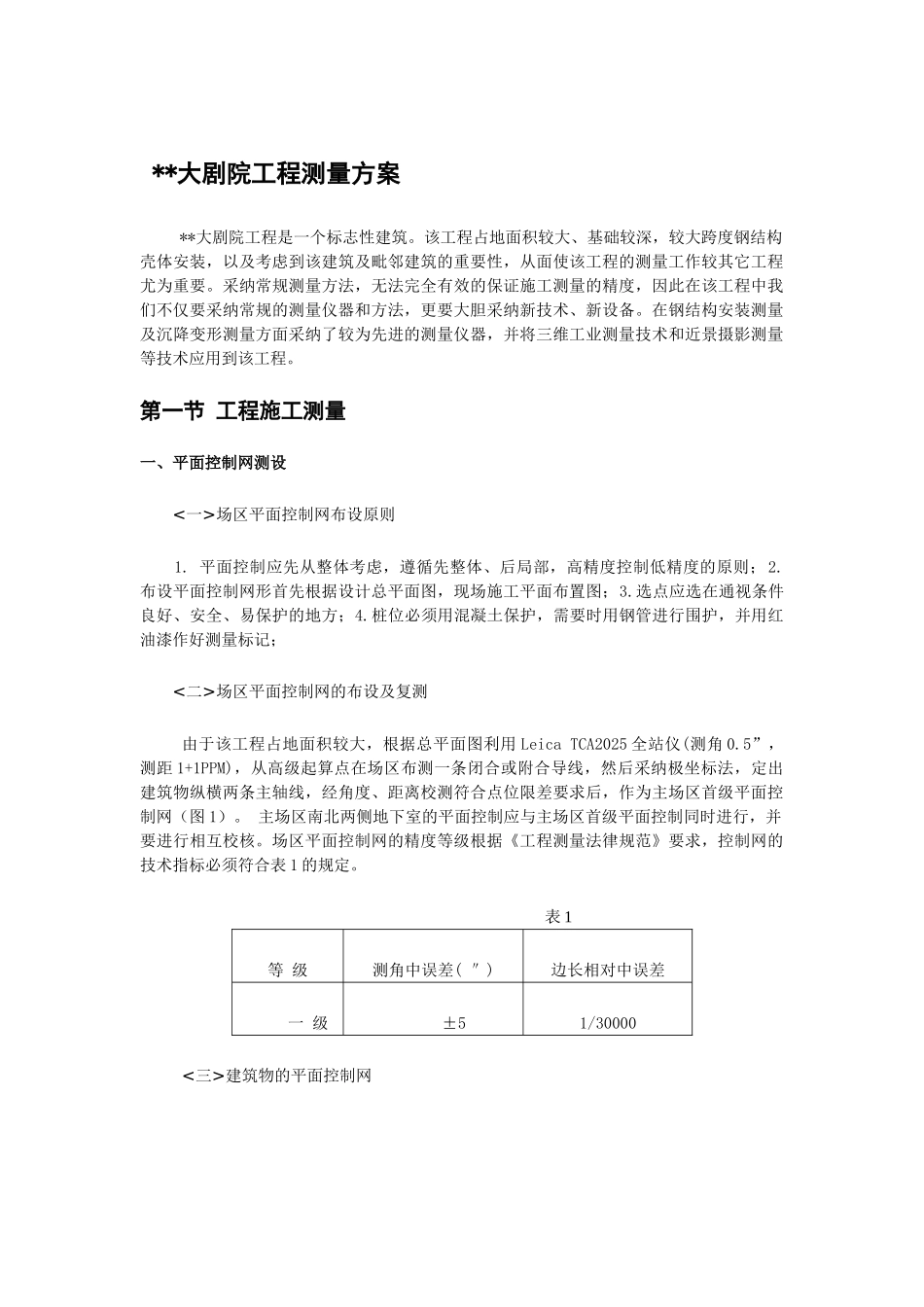

**大剧院工程测量方案**大剧院工程是一个标志性建筑。该工程占地面积较大、基础较深，较大跨度钢结构壳体安装，以及考虑到该建筑及毗邻建筑的重要性，从面使该工程的测量工作较其它工程尤为重要。采纳常规测量方法，无法完全有效的保证施工测量的精度，因此在该工程中我们不仅要采纳常规的测量仪器和方法，更要大胆采纳新技术、新设备。在钢结构安装测量及沉降变形测量方面采纳了较为先进的测量仪器，并将三维工业测量技术和近景摄影测量等技术应用到该工程。第一节 工程施工测量一、平面控制网测设 <一>场区平面控制网布设原则 1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2. 布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3.选点应选在通视条件良好、安全、易保护的地方；4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记； <二>场区平面控制网的布设及复测由于该工程占地面积较大，根据总平面图利用 Leica TCA2025 全站仪(测角 0.5”，测距 1+1PPM)，从高级起算点在场区布测一条闭合或附合导线，然后采纳极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级平面控制网（图 1）。 主场区南北两侧地下室的平面控制应与主场区首级平面控制同时进行，并要进行相互校核。场区平面控制网的精度等级根据《工程测量法律规范》要求，控制网的技术指标必须符合表 1 的规定。 表 1 等 级测角中误差( ″)边长相对中误差一 级±51/30000<三>建筑物的平面控制网首级控制网布设完成后，建立建筑物平面矩形控制网（图 2）。建筑物平面矩形控制网悬挂于首级平面控制网上。 图 1 场区首级平面控制 图 2 场区平面轴线控制三、高程控制网建立<一>高程控制网的布设原则1、为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采纳 Zeiss DINI10 电子水准仪（精度 0.3mm/km 往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。2. 高程控制网的精度，不低于三等水准的精度。3. 在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设 3-6 个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测...
