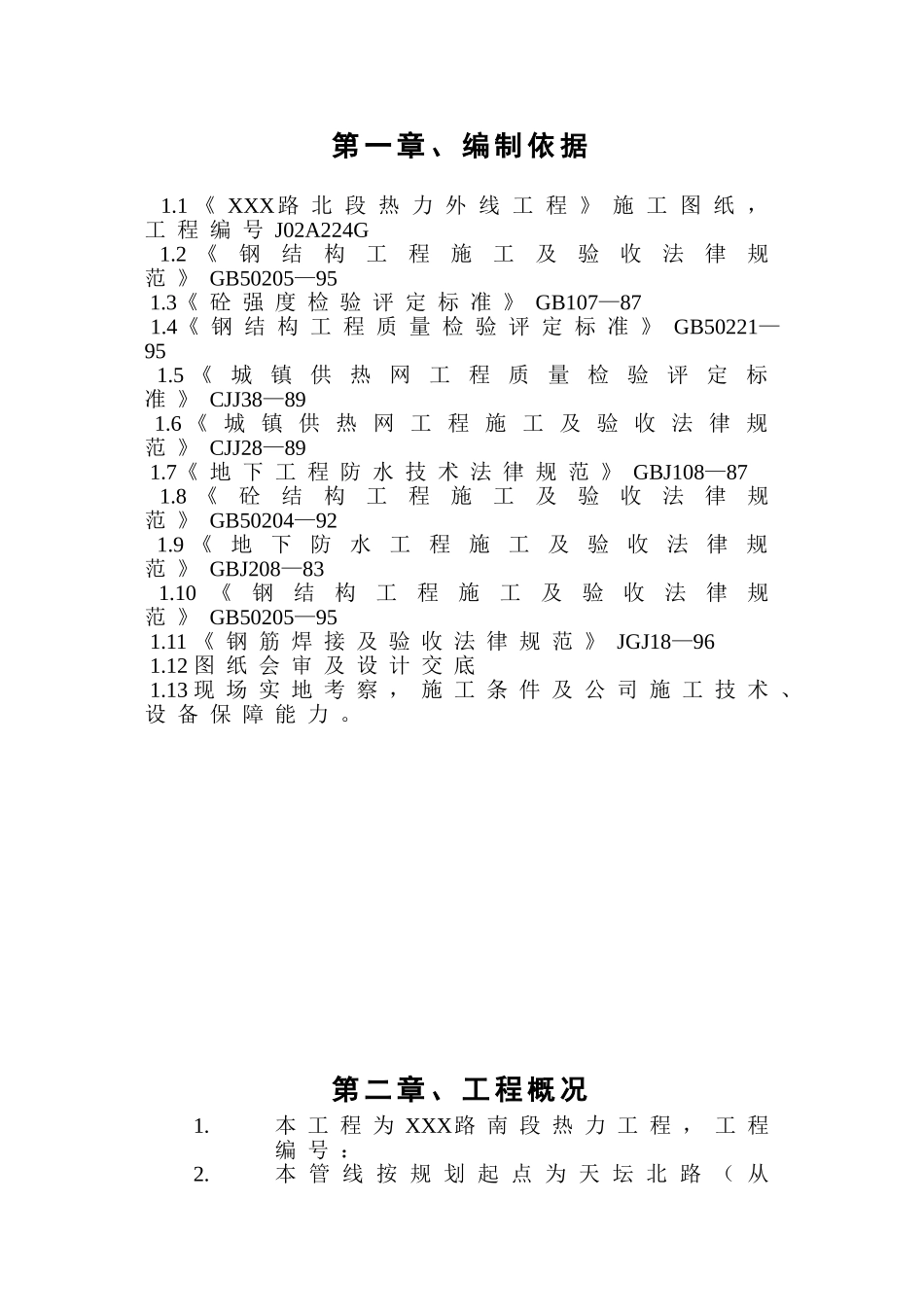

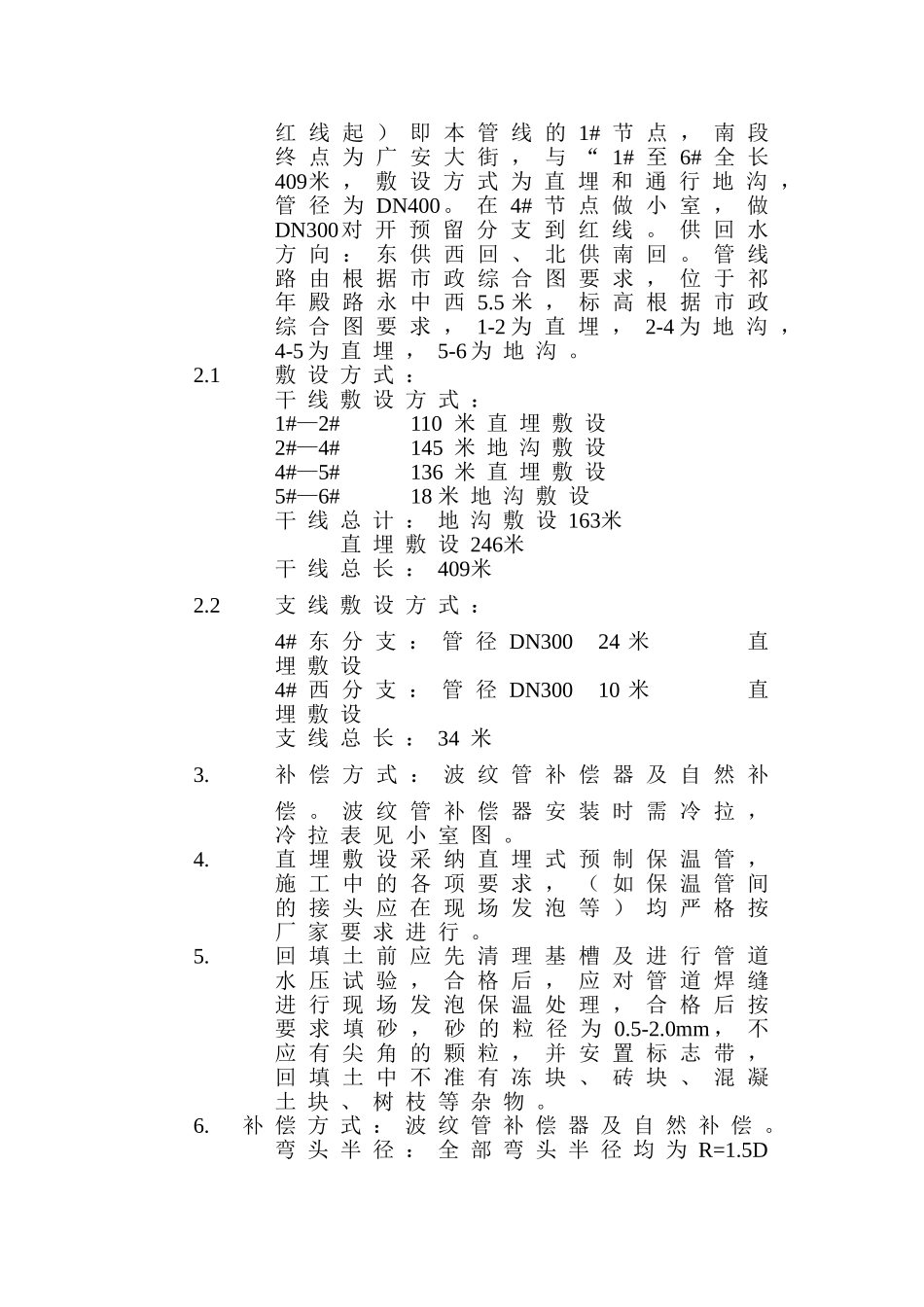

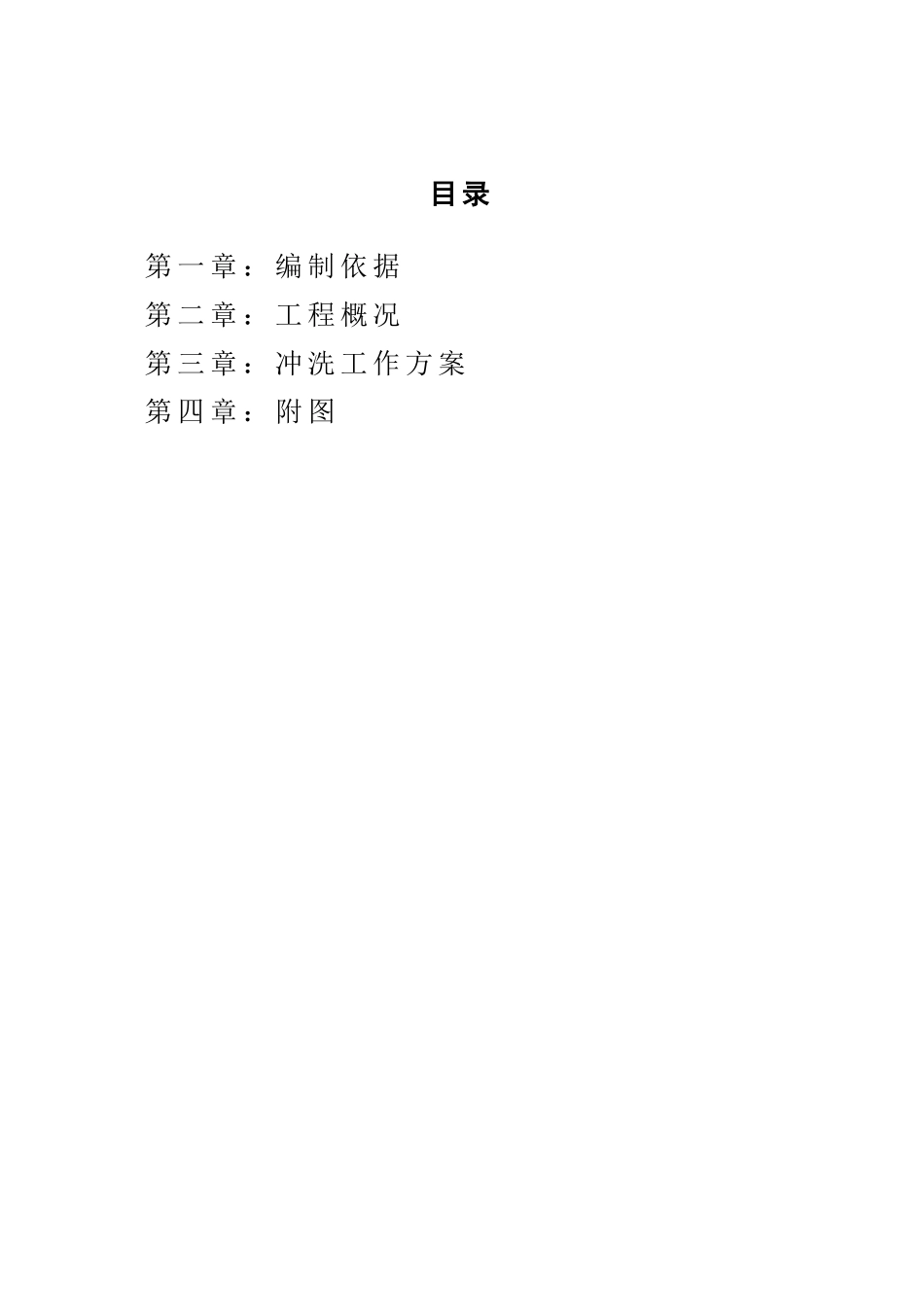

目 录第 一 章 ： 编 制 依 据第 二 章 ： 工 程 概 况第 三 章 ： 冲 洗 工 作 方 案第 四 章 ： 附 图第 一 章 、 编 制 依 据1.1 《 XXX路 北 段 热 力 外 线 工 程 》 施 工 图 纸 ，工 程 编 号 J02A224G 1.2 《钢结构工程施工及验收法律规范 》 GB50205—95 1.3《 砼 强 度 检 验 评 定 标 准 》 GB107—87 1.4《 钢 结 构 工 程 质 量 检 验 评 定 标 准 》 GB50221—95 1.5 《城镇供热网工程质量检验评定标准 》 CJJ38—89 1.6 《 城 镇 供 热 网 工 程 施 工 及 验 收 法 律 规范 》 CJJ28—89 1.7《 地 下 工 程 防 水 技 术 法 律 规 范 》 GBJ108—87 1.8 《砼结构工程施工及验收法律规范 》 GB50204—92 1.9 《地下防水工程施工及验收法律规范 》 GBJ208—83 1.10 《钢结构工程施工及验收法律规范 》 GB50205—95 1.11 《 钢 筋 焊 接 及 验 收 法 律 规 范 》 JGJ18—96 1.12 图 纸 会 审 及 设 计 交 底 1.13 现 场 实 地 考 察 ， 施 工 条 件 及 公 司 施 工 技 术 、设 备 保 障 能 力 。第 二 章 、 工 程 概 况1.本 工 程 为 XXX路 南 段 热 力 工 程 ， 工 程编 号 ：2.本 管 线 按 规 划 起 点 为 天 坛 北 路 （ 从红 线 起 ） 即 本 管 线 的 1# 节 点 ， 南 段终 点 为 广 安 大 街 ， 与 “ 1# 至 6# 全 长409米 ， 敷 设 方 式 为 直 埋 和 通 行 地 沟 ，管 径 为 DN400。 在 4# 节 点 做 小 室 ， 做DN300对 开 预 留 分 支 到 红 线 。 供 回 水方 向 ： 东 供 西 回 、 北 供 南 回 。 管 线路 由 根 据 市 政 综 合 图 要 求 ， 位 于 祁年 殿 路 永 中 西 5.5 米 ， 标 高 根 据 市 政综 合 图 要 求 ， 1-2 为 直 埋 ， 2-4 为 地 沟 ，4-5 为 直 埋 ， 5-6 为 地 沟 。2.1敷 设 方 式 ：干 线 敷 设 方 式 ：1#—2# 110 米 直 埋 敷 设2#—4# 145 米 地 沟 敷 设4#—5# 136 米 直 埋 敷 设5#—6# 18 米 地 沟 敷 设干 线 总 计 ： 地 沟 敷 设 163米 直 埋 敷 设 246米干 线...
