北京某高层办公楼装饰改造测量施工方案

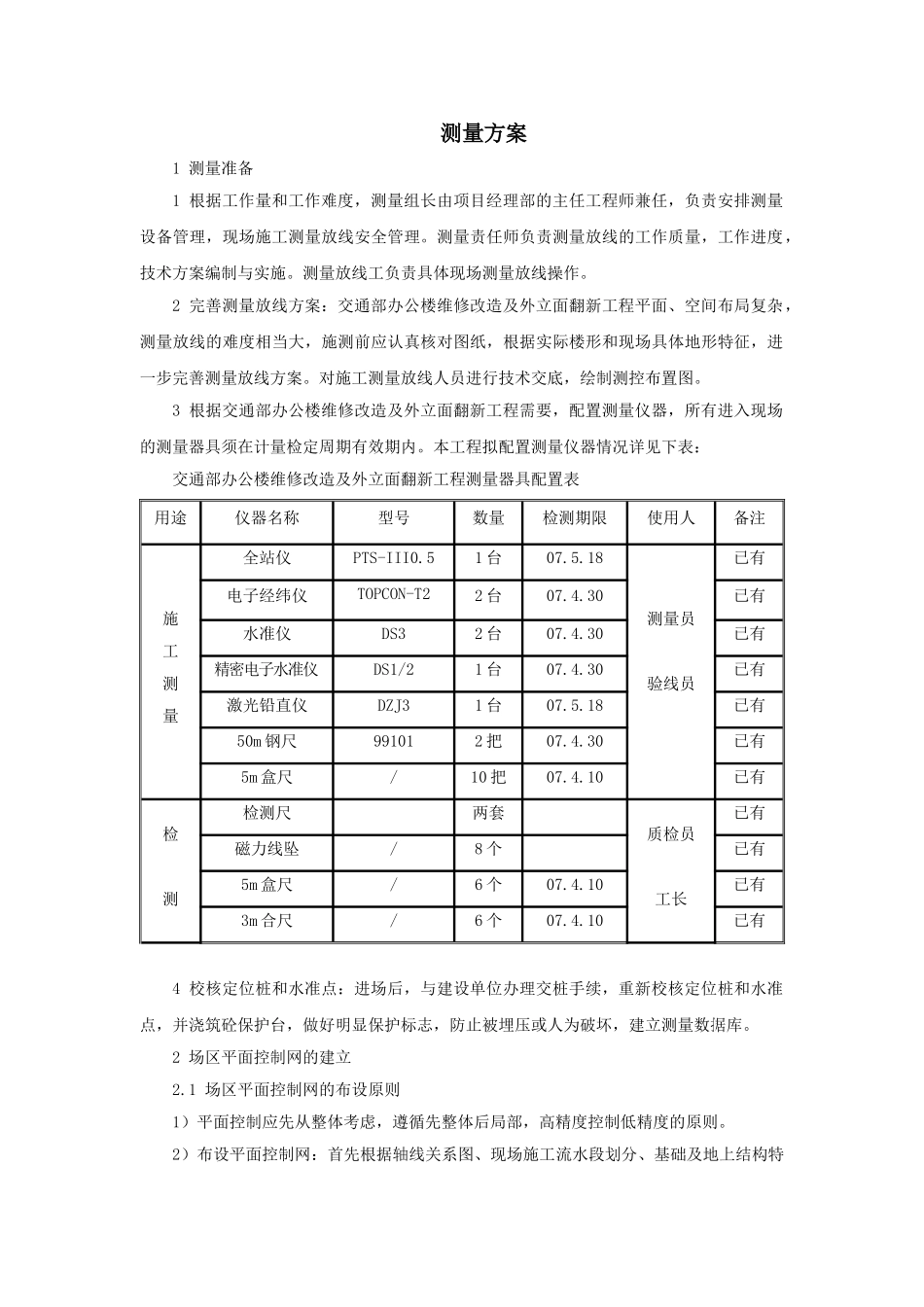

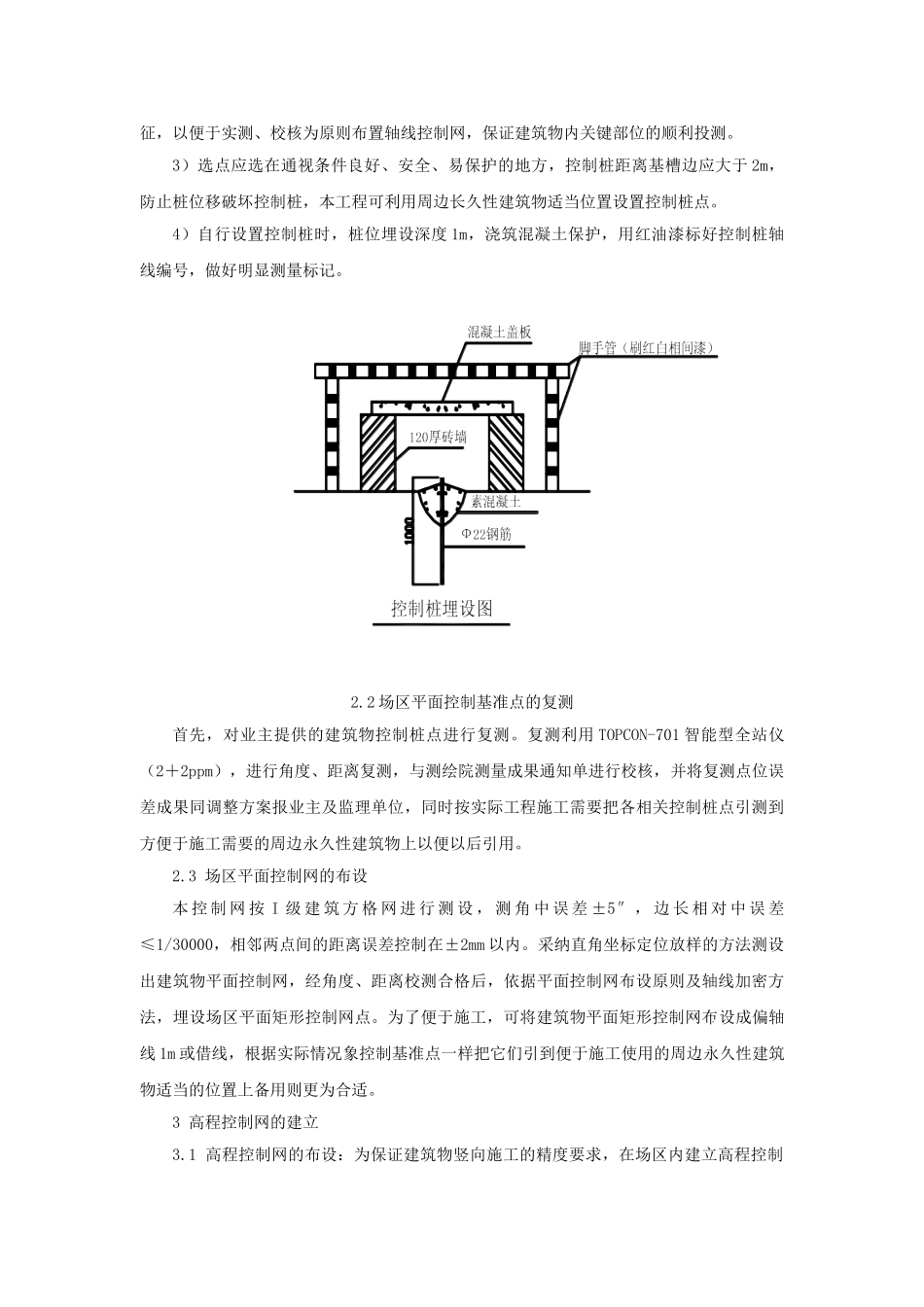

测量方案1 测量准备1 根据工作量和工作难度，测量组长由项目经理部的主任工程师兼任，负责安排测量设备管理，现场施工测量放线安全管理。测量责任师负责测量放线的工作质量，工作进度，技术方案编制与实施。测量放线工负责具体现场测量放线操作。2 完善测量放线方案：交通部办公楼维修改造及外立面翻新工程平面、空间布局复杂，测量放线的难度相当大，施测前应认真核对图纸，根据实际楼形和现场具体地形特征，进一步完善测量放线方案。对施工测量放线人员进行技术交底，绘制测控布置图。3 根据交通部办公楼维修改造及外立面翻新工程需要，配置测量仪器，所有进入现场的测量器具须在计量检定周期有效期内。本工程拟配置测量仪器情况详见下表：交通部办公楼维修改造及外立面翻新工程测量器具配置表用途仪器名称型号数量检测期限使用人备注施工测量全站仪PTS-III0.51 台07.5.18测量员验线员已有电子经纬仪TOPCON-T22 台07.4.30已有水准仪DS32 台07.4.30已有精密电子水准仪DS1/21 台07.4.30已有激光铅直仪DZJ31 台07.5.18已有50m 钢尺991012 把07.4.30已有5m 盒尺/10 把07.4.10已有检测检测尺两套质检员工长已有磁力线坠/8 个已有5m 盒尺/6 个07.4.10已有3m 合尺/6 个07.4.10已有4 校核定位桩和水准点：进场后，与建设单位办理交桩手续，重新校核定位桩和水准点，并浇筑砼保护台，做好明显保护标志，防止被埋压或人为破坏，建立测量数据库。2 场区平面控制网的建立2.1 场区平面控制网的布设原则1）平面控制应先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。2）布设平面控制网：首先根据轴线关系图、现场施工流水段划分、基础及地上结构特征，以便于实测、校核为原则布置轴线控制网，保证建筑物内关键部位的顺利投测。3）选点应选在通视条件良好、安全、易保护的地方，控制桩距离基槽边应大于 2m，防止桩位移破坏控制桩，本工程可利用周边长久性建筑物适当位置设置控制桩点。4）自行设置控制桩时，桩位埋设深度 1m，浇筑混凝土保护，用红油漆标好控制桩轴线编号，做好明显测量标记。2.2 场区平面控制基准点的复测首先，对业主提供的建筑物控制桩点进行复测。复测利用 TOPCON-701 智能型全站仪（2＋2ppm），进行角度、距离复测，与测绘院测量成果通知单进行校核，并将复测点位误差成果同调整方案报业主及监理单位，同时按实际工程施工需要把各相关控制桩点引测到方便于施工需要的周边永久性建筑物上以便以后引用。2...
