北京某高层办公楼装饰改造钢结构施工方案

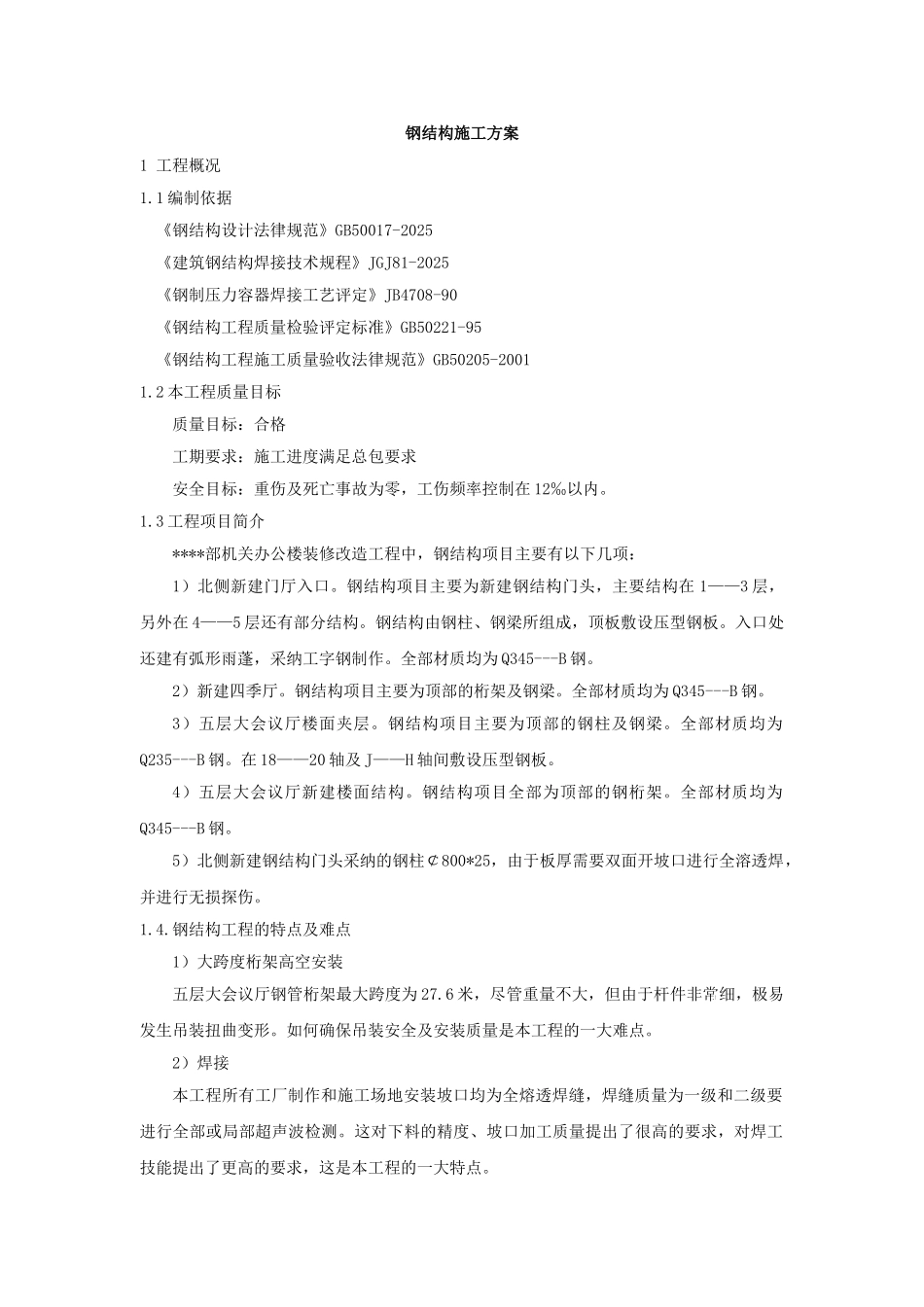

钢结构施工方案1 工程概况1.1 编制依据《钢结构设计法律规范》GB50017-2025《建筑钢结构焊接技术规程》JGJ81-2025《钢制压力容器焊接工艺评定》JB4708-90《钢结构工程质量检验评定标准》GB50221-95《钢结构工程施工质量验收法律规范》GB50205-20011.2 本工程质量目标质量目标：合格工期要求：施工进度满足总包要求安全目标：重伤及死亡事故为零，工伤频率控制在 12‰以内。1.3 工程项目简介****部机关办公楼装修改造工程中，钢结构项目主要有以下几项：1）北侧新建门厅入口。钢结构项目主要为新建钢结构门头，主要结构在 1——3 层，另外在 4——5 层还有部分结构。钢结构由钢柱、钢梁所组成，顶板敷设压型钢板。入口处还建有弧形雨蓬，采纳工字钢制作。全部材质均为 Q345---B 钢。2）新建四季厅。钢结构项目主要为顶部的桁架及钢梁。全部材质均为 Q345---B 钢。3）五层大会议厅楼面夹层。钢结构项目主要为顶部的钢柱及钢梁。全部材质均为Q235---B 钢。在 18——20 轴及 J——H 轴间敷设压型钢板。4）五层大会议厅新建楼面结构。钢结构项目全部为顶部的钢桁架。全部材质均为Q345---B 钢。5）北侧新建钢结构门头采纳的钢柱￠800*25，由于板厚需要双面开坡口进行全溶透焊，并进行无损探伤。1.4.钢结构工程的特点及难点1）大跨度桁架高空安装五层大会议厅钢管桁架最大跨度为 27.6 米，尽管重量不大，但由于杆件非常细，极易发生吊装扭曲变形。如何确保吊装安全及安装质量是本工程的一大难点。2）焊接本工程所有工厂制作和施工场地安装坡口均为全熔透焊缝，焊缝质量为一级和二级要进行全部或局部超声波检测。这对下料的精度、坡口加工质量提出了很高的要求，对焊工技能提出了更高的要求，这是本工程的一大特点。3）吊装由于施工现场场地狭小，吊车必须远离作业区域，要用大吨位吊车，造成费用的增加。4）运输本工程钢结构超长、较宽，主桁架需在工厂内加工完成（现场场地狭小）在运输过程中要实行措施防止构件变形。由于施工场地地处长安街白天车辆不准通行，只能在夜间运输，同时还要请****队协助。5）工期保证及组织协调根据本工程钢结构特点，钢结构安装难度很大，所以工期的保证，施工组织协调、配合是本工程的又一特点。2 制作工艺方案2.1 加工准备为保证项目合同工期及制作质量，做好以下各项准备工作。1）项目管理组织准备我公司将选派具有丰富管理经验的人员担任项目经理，由生产管理和技术人员组成精干高效的项目部，...
