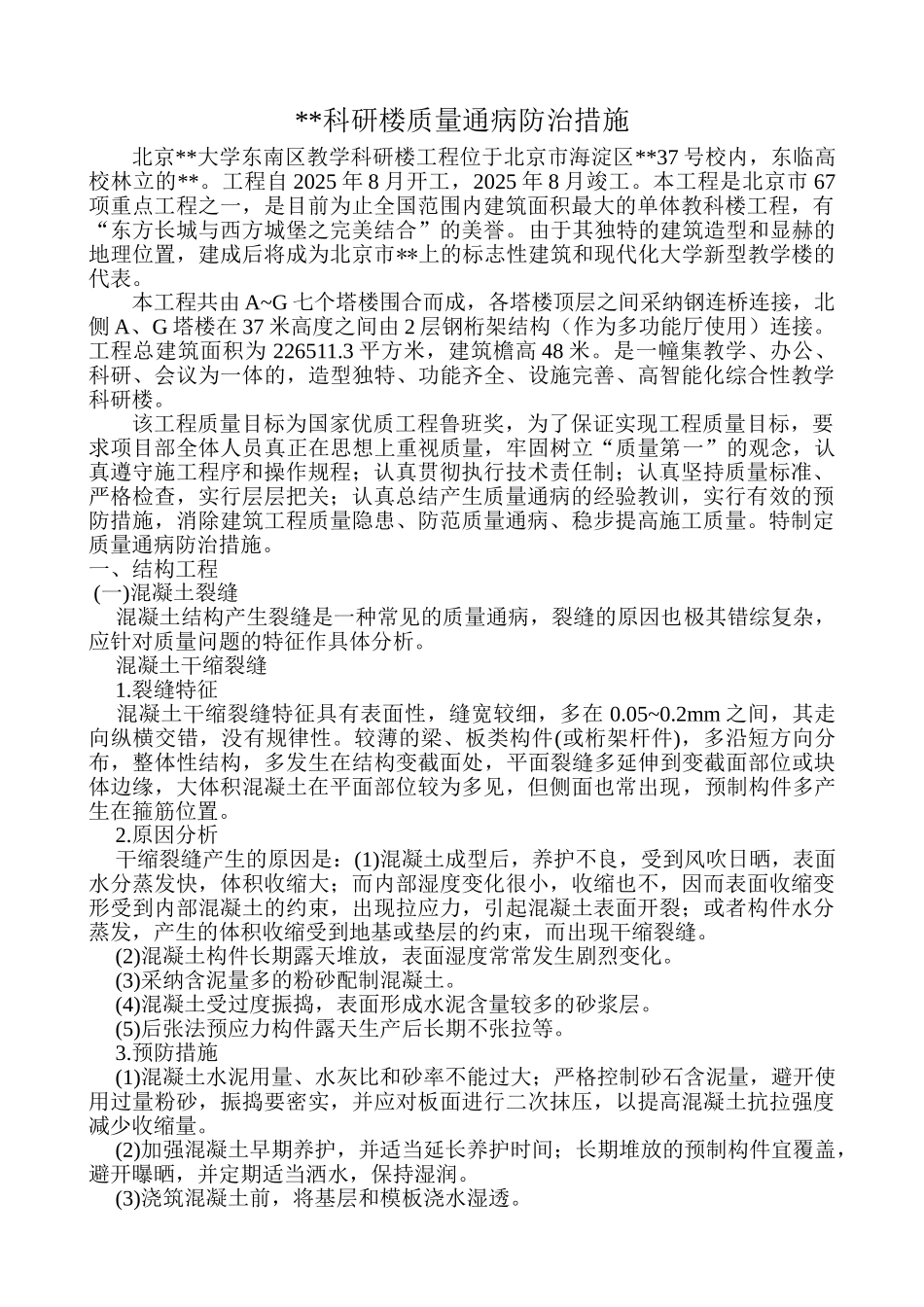

北京某高校科研楼工程质量通病防治措施

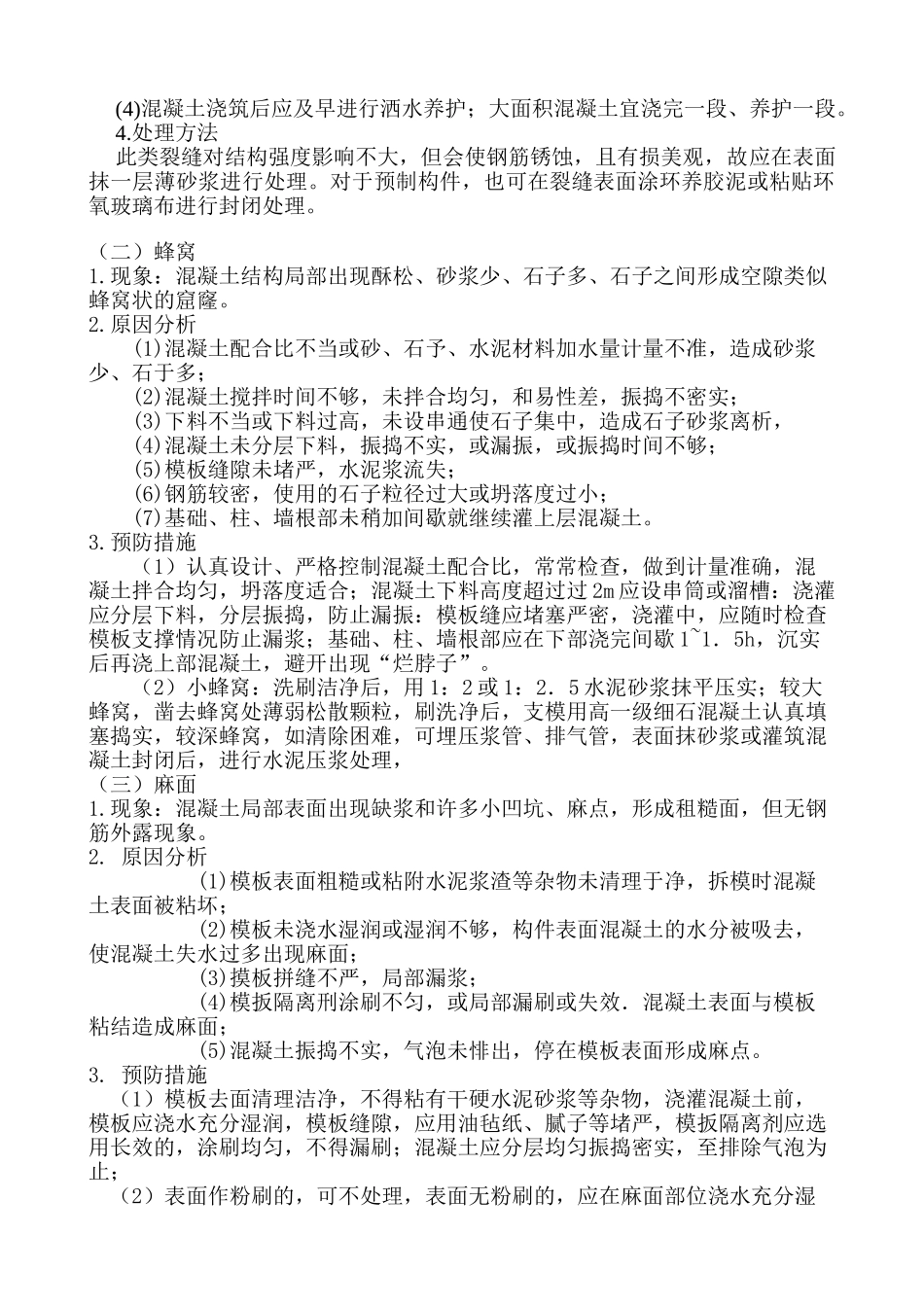

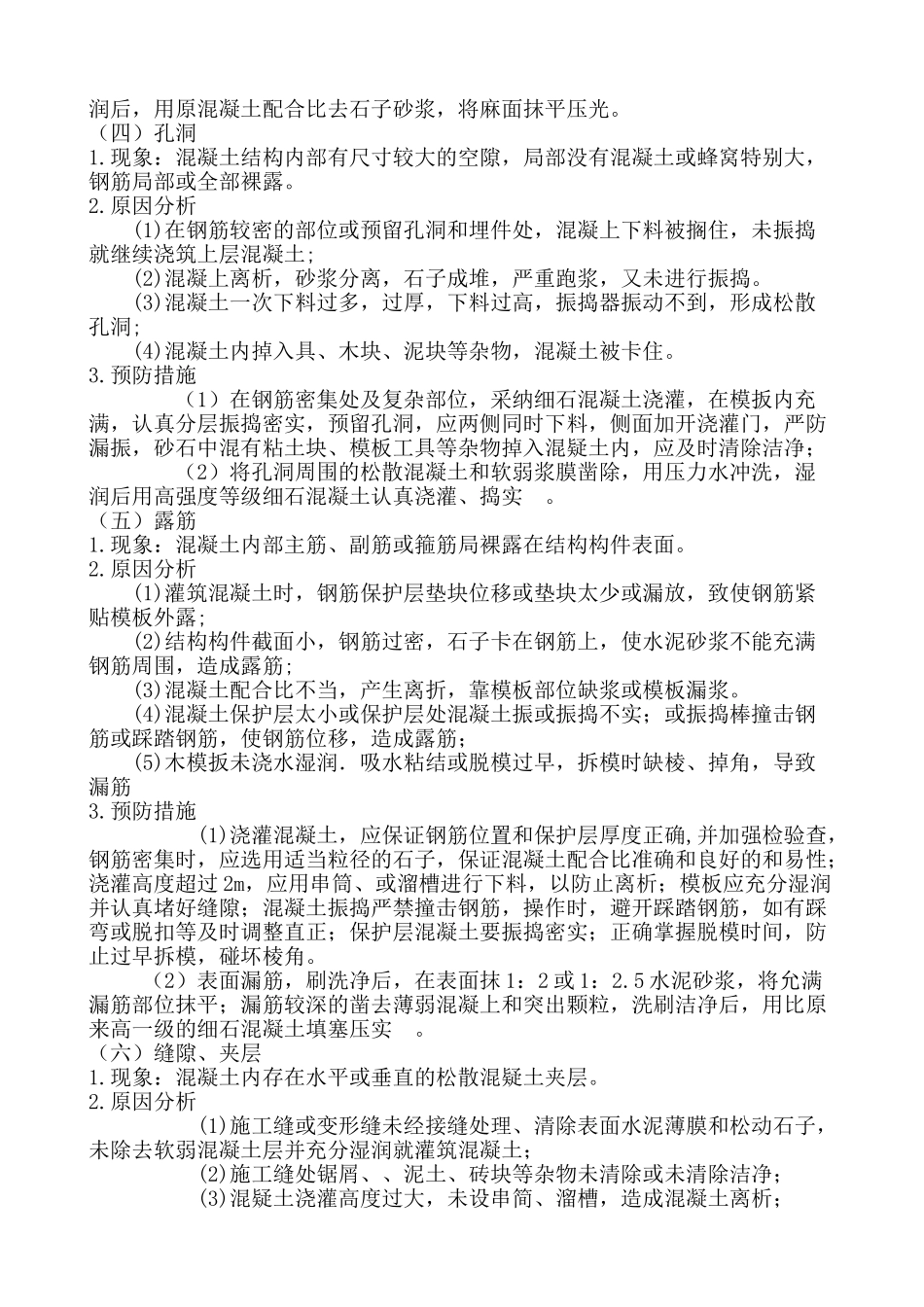

**科研楼质量通病防治措施北京**大学东南区教学科研楼工程位于北京市海淀区**37 号校内，东临高校林立的**。工程自 2025 年 8 月开工，2025 年 8 月竣工。本工程是北京市 67项重点工程之一，是目前为止全国范围内建筑面积最大的单体教科楼工程，有“东方长城与西方城堡之完美结合”的美誉。由于其独特的建筑造型和显赫的地理位置，建成后将成为北京市**上的标志性建筑和现代化大学新型教学楼的代表。本工程共由 A~G 七个塔楼围合而成，各塔楼顶层之间采纳钢连桥连接，北侧 A、G 塔楼在 37 米高度之间由 2 层钢桁架结构（作为多功能厅使用）连接。工程总建筑面积为 226511.3 平方米，建筑檐高 48 米。是一幢集教学、办公、科研、会议为一体的，造型独特、功能齐全、设施完善、高智能化综合性教学科研楼。该工程质量目标为国家优质工程鲁班奖，为了保证实现工程质量目标，要求项目部全体人员真正在思想上重视质量，牢固树立“质量第一”的观念，认真遵守施工程序和操作规程；认真贯彻执行技术责任制；认真坚持质量标准、严格检查，实行层层把关；认真总结产生质量通病的经验教训，实行有效的预防措施，消除建筑工程质量隐患、防范质量通病、稳步提高施工质量。特制定质量通病防治措施。一、结构工程 (一)混凝土裂缝 混凝土结构产生裂缝是一种常见的质量通病，裂缝的原因也极其错综复杂，应针对质量问题的特征作具体分析。 混凝土干缩裂缝 1.裂缝特征 混凝土干缩裂缝特征具有表面性，缝宽较细，多在 0.05~0.2mm 之间，其走向纵横交错，没有规律性。较薄的梁、板类构件(或桁架杆件)，多沿短方向分布，整体性结构，多发生在结构变截面处，平面裂缝多延伸到变截面部位或块体边缘，大体积混凝土在平面部位较为多见，但侧面也常出现，预制构件多产生在箍筋位置。 2.原因分析 干缩裂缝产生的原因是：(1)混凝土成型后，养护不良，受到风吹日晒，表面水分蒸发快，体积收缩大；而内部湿度变化很小，收缩也不，因而表面收缩变形受到内部混凝土的约束，出现拉应力，引起混凝土表面开裂；或者构件水分蒸发，产生的体积收缩受到地基或垫层的约束，而出现干缩裂缝。 (2)混凝土构件长期露天堆放，表面湿度常常发生剧烈变化。 (3)采纳含泥量多的粉砂配制混凝土。 (4)混凝土受过度振捣，表面形成水泥含量较多的砂浆层。 (5)后张法预应力构件露天生产后长期不张拉等。 3.预防措施 (1)混凝土水泥用量、水灰比和砂率不能过大；严格控...
