北塔承台双壁钢吊箱设计计算书

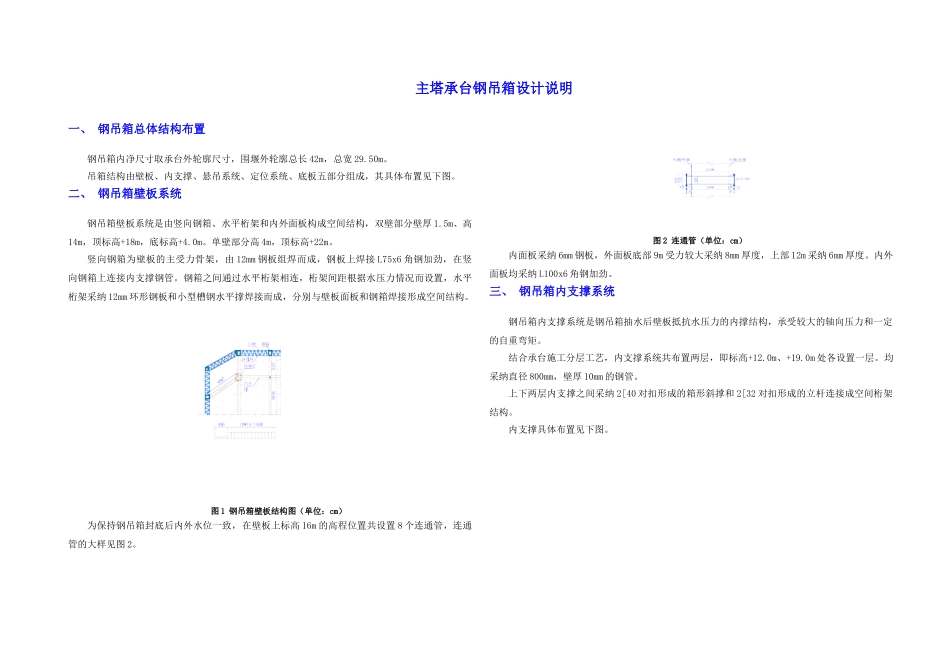

一、 钢吊箱总体结构布置钢吊箱内净尺寸取承台外轮廓尺寸，围堰外轮廓总长 42m，总宽 29.50m。吊箱结构由壁板、内支撑、悬吊系统、定位系统、底板五部分组成，其具体布置见下图。二、 钢吊箱壁板系统钢吊箱壁板系统是由竖向钢箱、水平桁架和内外面板构成空间结构，双壁部分壁厚 1.5m、高14m，顶标高+18m，底标高+4.0m。单壁部分高 4m，顶标高+22m。竖向钢箱为壁板的主受力骨架，由 12mm 钢板组焊而成，钢板上焊接 L75x6 角钢加劲，在竖向钢箱上连接内支撑钢管。钢箱之间通过水平桁架相连，桁架间距根据水压力情况而设置，水平桁架采纳 12mm 环形钢板和小型槽钢水平撑焊接而成，分别与壁板面板和钢箱焊接形成空间结构。图 1 钢吊箱壁板结构图（单位：cm）为保持钢吊箱封底后内外水位一致，在壁板上标高 16m 的高程位置共设置 8 个连通管，连通管的大样见图 2。图 2 连通管（单位：cm）内面板采纳 6mm 钢板，外面板底部 9m 受力较大采纳 8mm 厚度，上部 12m 采纳 6mm 厚度。内外面板均采纳 L100x6 角钢加劲。三、 钢吊箱内支撑系统钢吊箱内支撑系统是钢吊箱抽水后壁板抵抗水压力的内撑结构，承受较大的轴向压力和一定的自重弯矩。结合承台施工分层工艺，内支撑系统共布置两层，即标高+12.0m、+19.0m 处各设置一层。均采纳直径 800mm，壁厚 10mm 的钢管。上下两层内支撑之间采纳 2[40 对扣形成的箱形斜撑和 2[32 对扣形成的立杆连接成空间桁架结构。内支撑具体布置见下图。主塔承台钢吊箱设计说明图 3 内支撑平面布置（单位：cm）图 4 内支撑立面布置（单位：cm）四、 钢吊箱定位系统钢吊箱定位系统用于吊箱接近设计标高后，对吊箱的平面位置、倾斜姿态进行纠偏，确保精度。定位系统共布置 10 处，除迎水面布置 4 处外，其他三个方向各两处，每处布置 30t 螺旋式千斤顶 2 台。图 5 定位系统平面布置图图 6 水平定位系统图片水平内定位系统共分为二层，其顶面标高分别为+18m、+14m，共计 16 个。五、 钢吊箱悬吊系统底板悬吊系统承受封底砼浇注过程中全部的竖向荷载（扣除浮力），悬吊系统采纳 2[20 吊杆，两端通过铰板和连接销子，直接与底板及护筒连接图 7 钢吊箱悬吊系统立面布置图图 8 钢吊箱悬吊系统构造大样图一 、概况1、 承台规模主塔承台钢吊箱设计计算书鄂东长江大桥 5#北主塔墩基础为深水基础，高桩承台,承台采纳 C35 混凝土，承台厚 8m，顺桥向宽 29.5m,横桥...
