北航某中心工程降水护坡方案

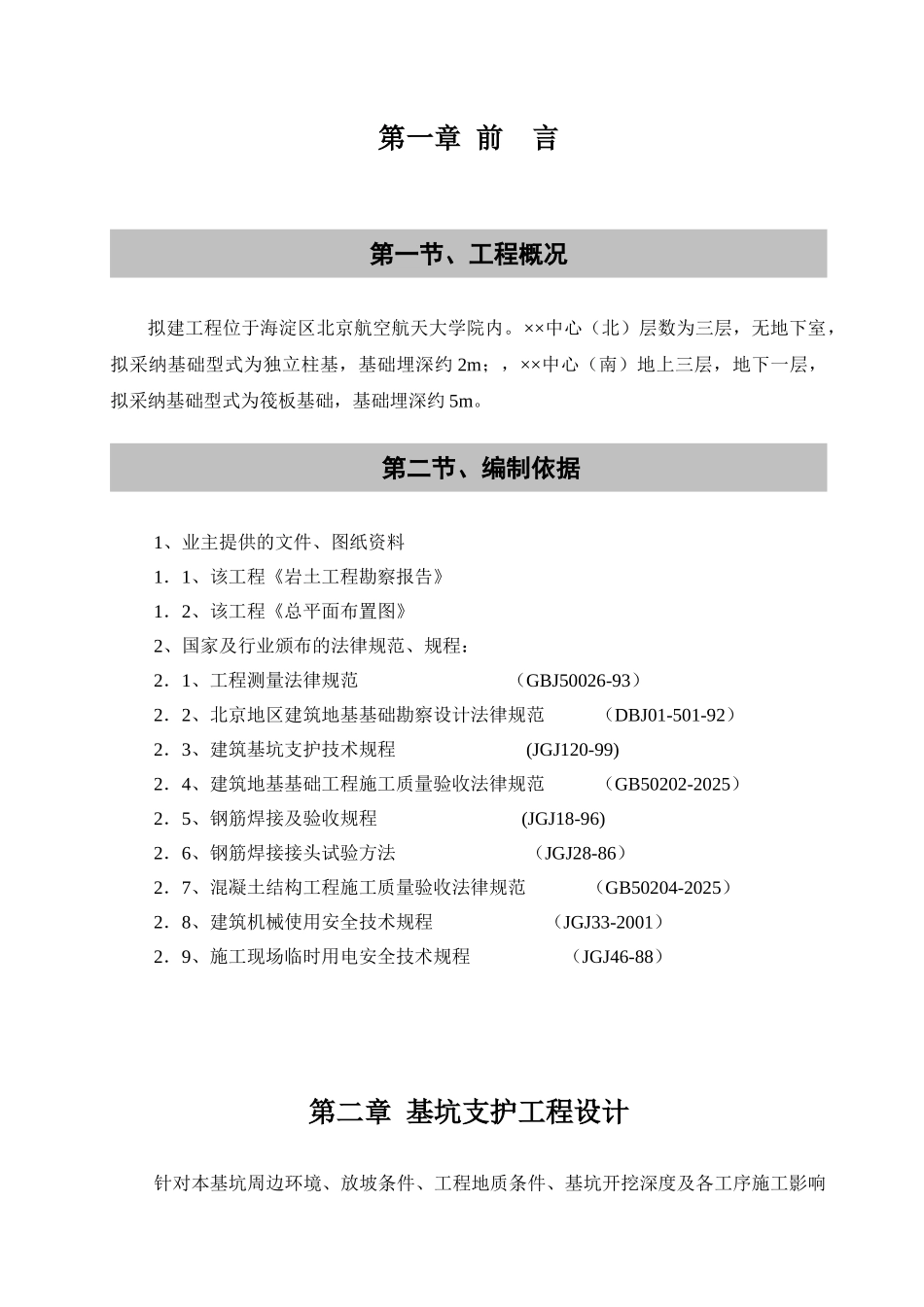

第一章 前 言第一节、工程概况拟建工程位于海淀区北京航空航天大学院内。××中心（北）层数为三层，无地下室，拟采纳基础型式为独立柱基，基础埋深约 2m；，××中心（南）地上三层，地下一层，拟采纳基础型式为筏板基础，基础埋深约 5m。第二节、编制依据1、业主提供的文件、图纸资料1．1、该工程《岩土工程勘察报告》1．2、该工程《总平面布置图》2、国家及行业颁布的法律规范、规程：2．1、工程测量法律规范 （GBJ50026-93）2．2、北京地区建筑地基基础勘察设计法律规范 （DBJ01-501-92）2．3、建筑基坑支护技术规程 (JGJ120-99)2．4、建筑地基基础工程施工质量验收法律规范 （GB50202-2025）2．5、钢筋焊接及验收规程 (JGJ18-96)2．6、钢筋焊接接头试验方法 （JGJ28-86）2．7、混凝土结构工程施工质量验收法律规范 （GB50204-2025）2．8、建筑机械使用安全技术规程 （JGJ33-2001）2．9、施工现场临时用电安全技术规程 （JGJ46-88）第二章 基坑支护工程设计针对本基坑周边环境、放坡条件、工程地质条件、基坑开挖深度及各工序施工影响等特点，选择基坑支护方案时应充分考虑影响边坡稳定性安全的不利因素，同时兼顾经济、高效的原则。为了确保基坑边坡及坡上建筑的安全，支护方案选择安全、经济的土钉墙支护方案，设计参数为： 1、基坑放坡系数： 1:0.25 放坡。基坑土钉支护分为 3 层，呈梅花型布置，土钉锚固体直径 100mm，土钉钢筋为 1Φ12。2、喷锚面层为 φ6.5＠250m×250mm 钢筋网和 1Φ12 横向压筋，喷射 C20 厚度不小于 80mm 的细石混凝土，混凝土配合比为水泥：砂子：石屑=1：2.5：2；3、坡顶做 1.0m 宽散水，做法同喷锚面层，坡比 0.02：1。土钉支护设计数据见下表支护剖面参数层序锚孔直径(mm)垂直间距(m)水平间距(m)土钉倾角(°)锚筋直径(mm)锚筋长度(m)压筋直径(mm)一1001.201.5010Φ124.80Φ12二1001.501.5010Φ123.80Φ12三1001.501.5010Φ122.80Φ12支护参数见支护剖面图。土钉墙面层及节点详见“土钉墙面层、节点大样图”。第三章 基坑支护及土方挖运施工第一节 施工准备及部署1、施工人员、设备及材料计划1.1、主要施工人员计划1.1.1 支护施工人员计划土 钉 成 孔： 10 人注浆、锚喷： 10 人清 土： 5 人钢 筋 加工： 3 人辅 助 人员： 6 人1.1.2、土方施工人员计划挖土司机： 1 人运土司机： 5 人1.2、施工设备计划 1.2.1、支护施工主要设备计划序号机械、仪器名...
