区污水截留管施工组织设计

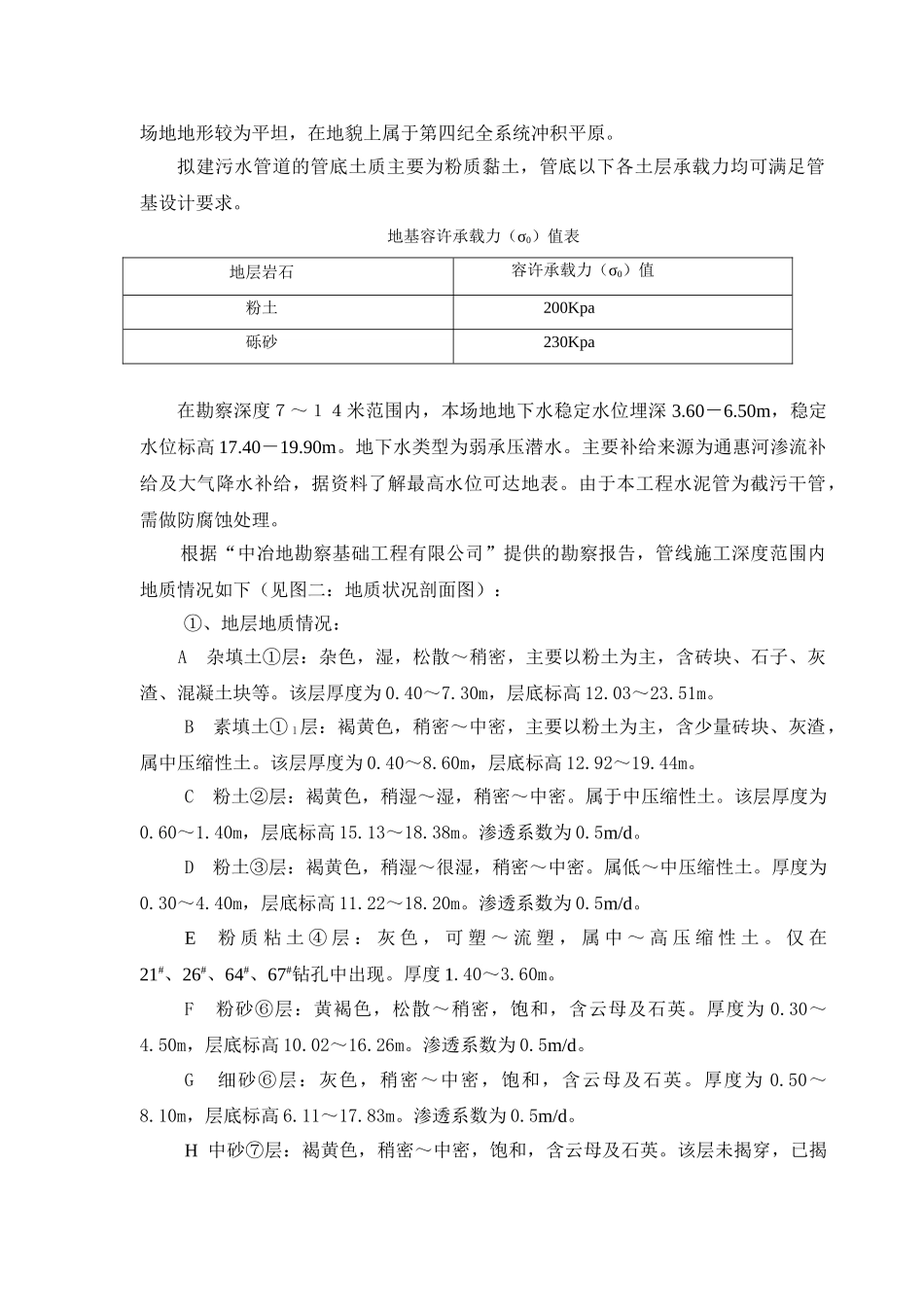

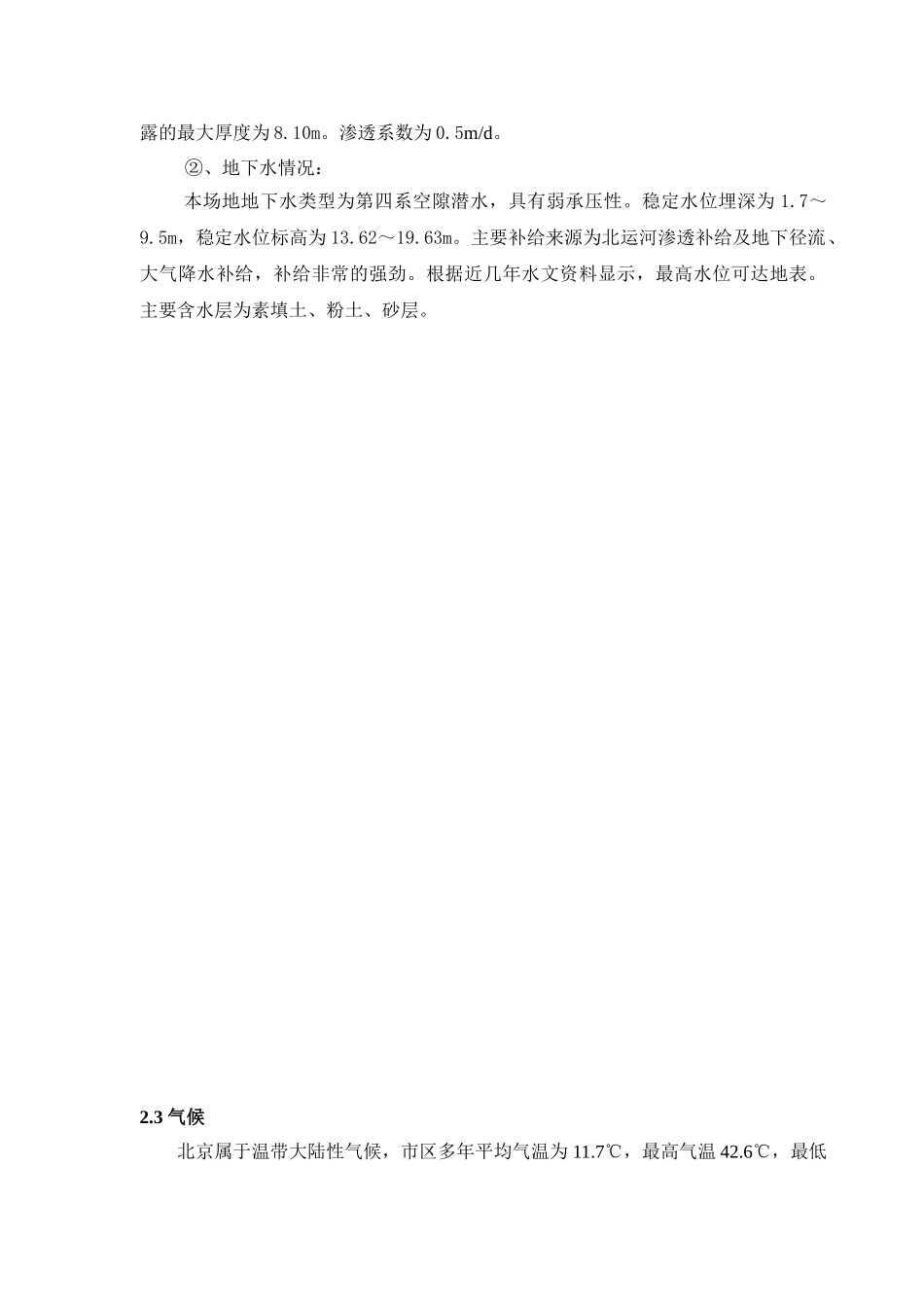

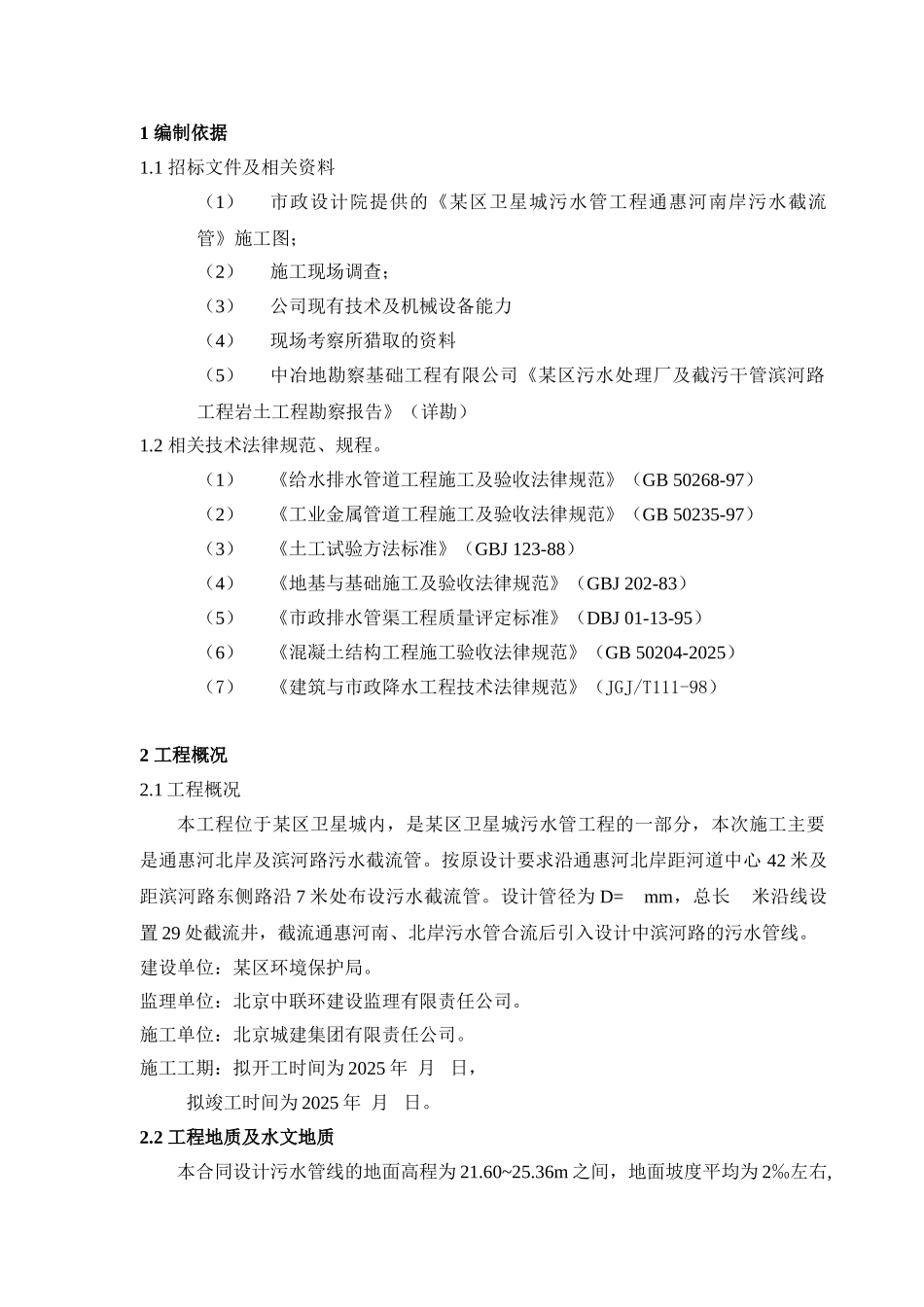

1 编制依据1.1 招标文件及相关资料（1）市政设计院提供的《某区卫星城污水管工程通惠河南岸污水截流管》施工图；（2）施工现场调查；（3）公司现有技术及机械设备能力（4）现场考察所猎取的资料（5）中冶地勘察基础工程有限公司《某区污水处理厂及截污干管滨河路工程岩土工程勘察报告》（详勘）1.2 相关技术法律规范、规程。（1）《给水排水管道工程施工及验收法律规范》（GB 50268-97）（2）《工业金属管道工程施工及验收法律规范》（GB 50235-97）（3）《土工试验方法标准》（GBJ 123-88）（4）《地基与基础施工及验收法律规范》（GBJ 202-83）（5）《市政排水管渠工程质量评定标准》（DBJ 01-13-95）（6）《混凝土结构工程施工验收法律规范》（GB 50204-2025）（7）《建筑与市政降水工程技术法律规范》（JGJ/T111-98）2 工程概况2.1 工程概况本工程位于某区卫星城内，是某区卫星城污水管工程的一部分，本次施工主要是通惠河北岸及滨河路污水截流管。按原设计要求沿通惠河北岸距河道中心 42 米及距滨河路东侧路沿 7 米处布设污水截流管。设计管径为 D= mm，总长 米沿线设置 29 处截流井，截流通惠河南、北岸污水管合流后引入设计中滨河路的污水管线。建设单位：某区环境保护局。监理单位：北京中联环建设监理有限责任公司。施工单位：北京城建集团有限责任公司。施工工期：拟开工时间为 2025 年 月 日， 拟竣工时间为 2025 年 月 日。2.2 工程地质及水文地质本合同设计污水管线的地面高程为 21.60~25.36m 之间，地面坡度平均为 2‰左右,场地地形较为平坦，在地貌上属于第四纪全系统冲积平原。拟建污水管道的管底土质主要为粉质黏土，管底以下各土层承载力均可满足管基设计要求。地基容许承载力（σ0）值表地层岩石容许承载力（σ0）值粉土200Kpa砾砂230Kpa在勘察深度７～１４米范围内，本场地地下水稳定水位埋深 3.60－6.50m，稳定水位标高 17.40－19.90m。地下水类型为弱承压潜水。主要补给来源为通惠河渗流补给及大气降水补给，据资料了解最高水位可达地表。由于本工程水泥管为截污干管，需做防腐蚀处理。根据“中冶地勘察基础工程有限公司”提供的勘察报告，管线施工深度范围内地质情况如下（见图二：地质状况剖面图）：①、地层地质情况： A 杂填土①层：杂色，湿，松散～稍密，主要以粉土为主，含砖块、石子、灰渣、混凝土块等。该层厚度为 0.40～7.30m，层底标高 12.03～23.51m。B 素填土① 1层...
