医学院机电安装工程施工组织设计

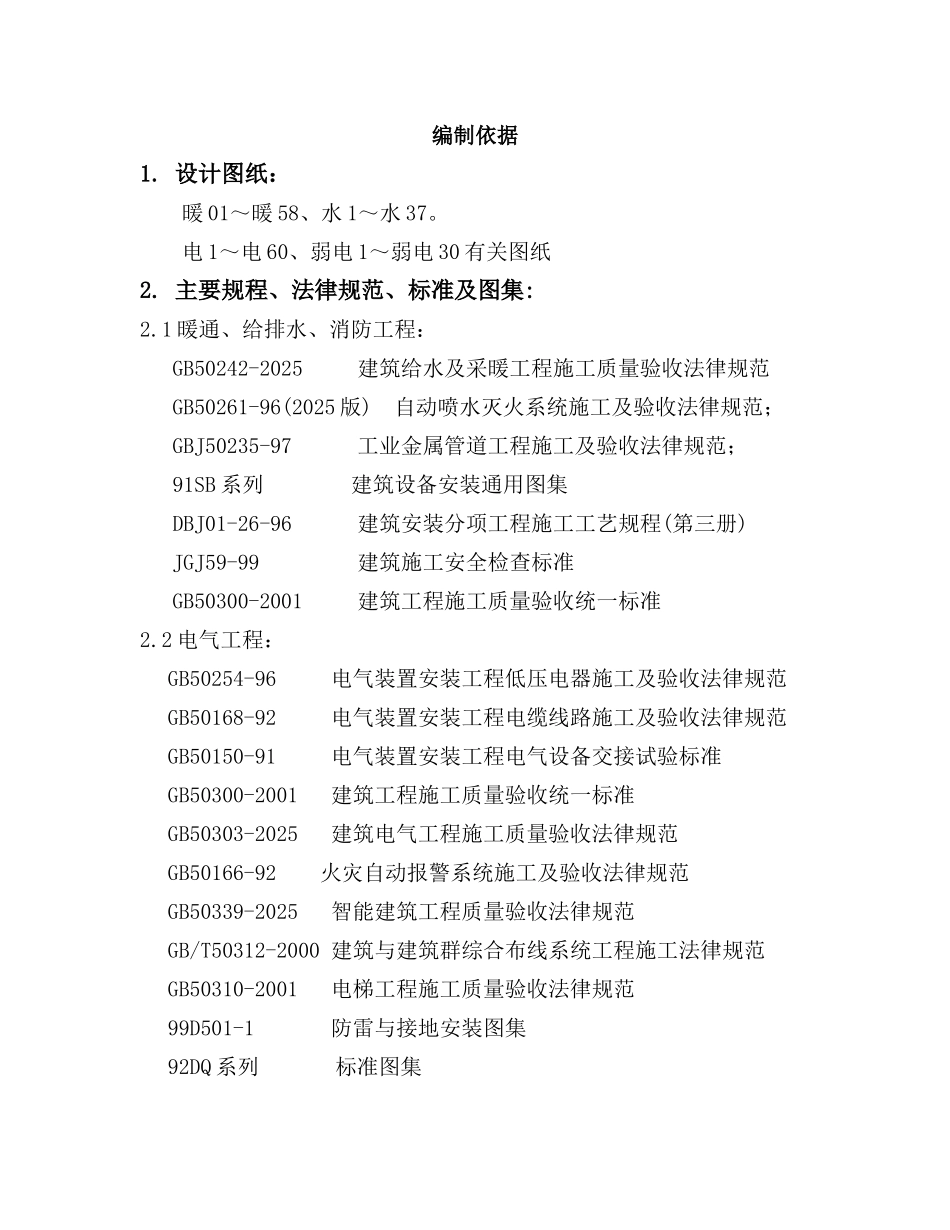

编制依据1. 设计图纸：暖 01～暖 58、水 1～水 37。电 1～电 60、弱电 1～弱电 30 有关图纸2. 主要规程、法律规范、标准及图集:2.1 暖通、给排水、消防工程：GB50242-2025 建筑给水及采暖工程施工质量验收法律规范GB50261-96(2025 版) 自动喷水灭火系统施工及验收法律规范；GBJ50235-97 工业金属管道工程施工及验收法律规范；91SB 系列 建筑设备安装通用图集DBJ01-26-96 建筑安装分项工程施工工艺规程(第三册)JGJ59-99 建筑施工安全检查标准GB50300-2001 建筑工程施工质量验收统一标准2.2 电气工程：GB50254-96 电气装置安装工程低压电器施工及验收法律规范 GB50168-92 电气装置安装工程电缆线路施工及验收法律规范GB50150-91 电气装置安装工程电气设备交接试验标准GB50300-2001 建筑工程施工质量验收统一标准GB50303-2025 建筑电气工程施工质量验收法律规范GB50166-92 火灾自动报警系统施工及验收法律规范GB50339-2025 智能建筑工程质量验收法律规范GB/T50312-2000 建筑与建筑群综合布线系统工程施工法律规范GB50310-2001 电梯工程施工质量验收法律规范99D501-1 防雷与接地安装图集92DQ 系列 标准图集第 章 机电专业施工方案1. 专业概况1.1 施工项目1.1.1 采暖工程1.1.2 通风空调工程1.1.3 给排水工程（含消防给水）1.1.4 电气工程1.1.4.1 变配电、照明、动力、防雷接地工程1.1.4.2 弱电工程的预留、预埋。1.1.5 电梯工程1.2 系统概况1.2.1 采暖工程本工程采暖系统热负荷 3258KW，系统采纳下供下回双管系统。实验室散热器除平衡围护结构负荷外，还负担一部分通风柜排风时新风负荷。实验室的散热器每组均设温控阀，以适应通风柜排风或不排风两种工况要求。办公室散热器每组设温控阀，以满足不同要求的室温。车库不设采暖。散热器采纳钢制四柱 700 型，采暖热源中心设在地下一层，热媒水提供温度 80／60℃。1.2.2 通风空调工程 本工程空调系统采纳风冷式多联机，室外机均设于三层顶。每层的 3～4 个实验室（图书馆、办公室）设一台室外机。空调冷凝水管于每层就近排放。1.2.2.1 通风系统：① 实验室通风柜排风，通风柜均设排风和补风，每一对排风、补风管在屋顶设新风换气机，补风利用回收排风的余热（冷）对补风进行加热（冷）。排风机、补风机、余热回收机为整套设备设在屋顶。② 同位素实验室排风，本实验室单独设置排风。排风经通风柜处高效过滤器处理合格后排入大气。③ 库房及设...
