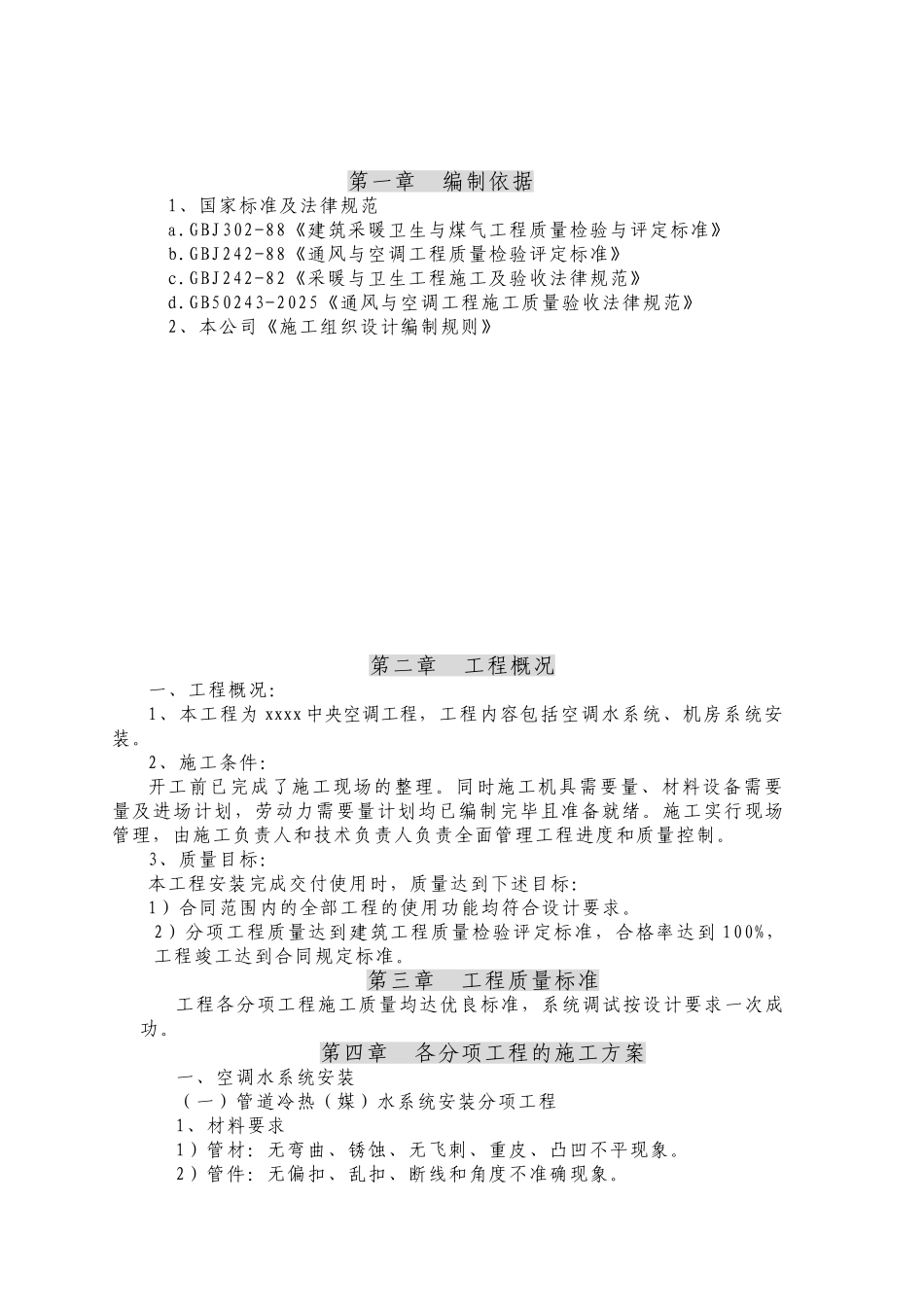

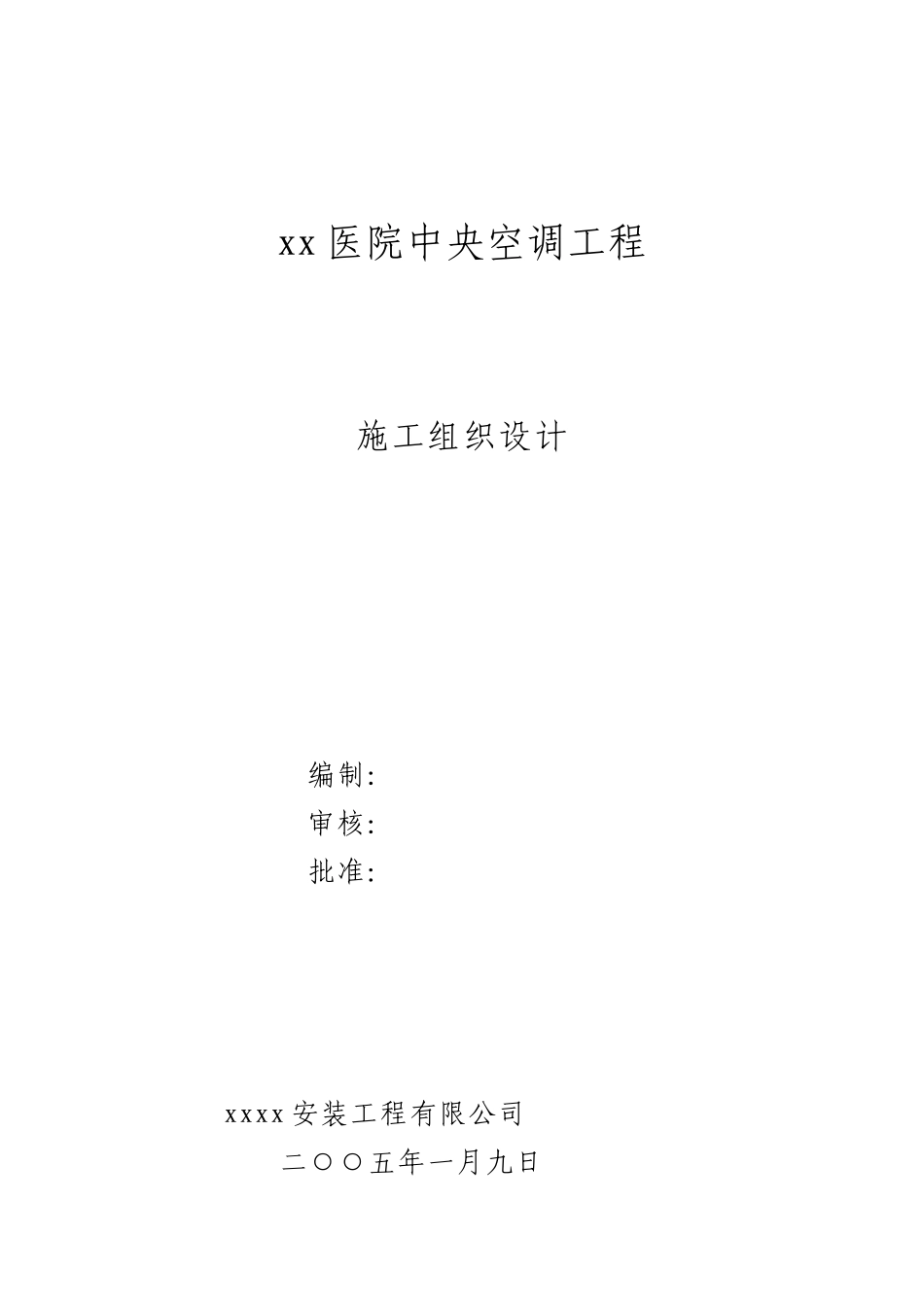

xx 医院中央空调工程施工组织设计编制：审核：批准：xxxx 安装工程有限公司二○○五年一月九日第一章 编制依据1、国家标准及法律规范a.GBJ302-88《建筑采暖卫生与煤气工程质量检验与评定标准》b.GBJ242-88《通风与空调工程质量检验评定标准》c.GBJ242-82《采暖与卫生工程施工及验收法律规范》d.GB50243-2025《通风与空调工程施工质量验收法律规范》2、本公司《施工组织设计编制规则》第二章 工程概况一、工程概况：1、本工程为 xxxx 中央空调工程，工程内容包括空调水系统、机房系统安装。2、施工条件：开工前已完成了施工现场的整理。同时施工机具需要量、材料设备需要量及进场计划，劳动力需要量计划均已编制完毕且准备就绪。施工实行现场管理，由施工负责人和技术负责人负责全面管理工程进度和质量控制。3、质量目标：本工程安装完成交付使用时，质量达到下述目标：1）合同范围内的全部工程的使用功能均符合设计要求。2）分项工程质量达到建筑工程质量检验评定标准，合格率达到 100%，工程竣工达到合同规定标准。第三章 工程质量标准工程各分项工程施工质量均达优良标准，系统调试按设计要求一次成功。第四章 各分项工程的施工方案一、空调水系统安装（一）管道冷热（媒）水系统安装分项工程1、材料要求1）管材：无弯曲、锈蚀、无飞刺、重皮、凸凹不平现象。2）管件：无偏扣、乱扣、断线和角度不准确现象。3）阀门：铸造规矩，无毛刺、丝扣无损伤，直度和角度正确，开关灵活严密。4）管材、阀门必须具有合格证。2、施工准备1）竖管安装：位于管道井内，安装应配合土建施工。2）干管安装必须在确定准确的楼地面标高后进行。3）支管安装必须在墙面抹灰后进行。3、施工工艺1）工艺流程：安装准备——预制加工——卡架安装—— 竖管安装—— 干管安装—— 支管安装——冲洗——试压——防腐—— 保温2）安装准备a.仔细熟悉图纸，安装预埋件。b.按设计图纸画出管路的位置、管径、变径、预留口坡向、卡回位置等施工草图，包括干管起点，末端和转弯、节点、预留口、坐标位置等。3）坚管安装按设计要求或规定间距，安装支架，竖管从下向上安装。竖管的连接方式：采纳焊接，接头形式应符合焊接工艺操作规程。焊接设备：BX-300 沟通电焊机，按《作业指导书》规定进行焊接。焊工必须具有上岗证，无证人员不准焊接。焊接的外观质量检查和验证标准见 GBJ242-82《采暖与卫生工程施工及验收法律规范》第九章管道焊接第二节碳素钢管管道焊接表 9...
