医院扩建工程塔吊安装施工方案

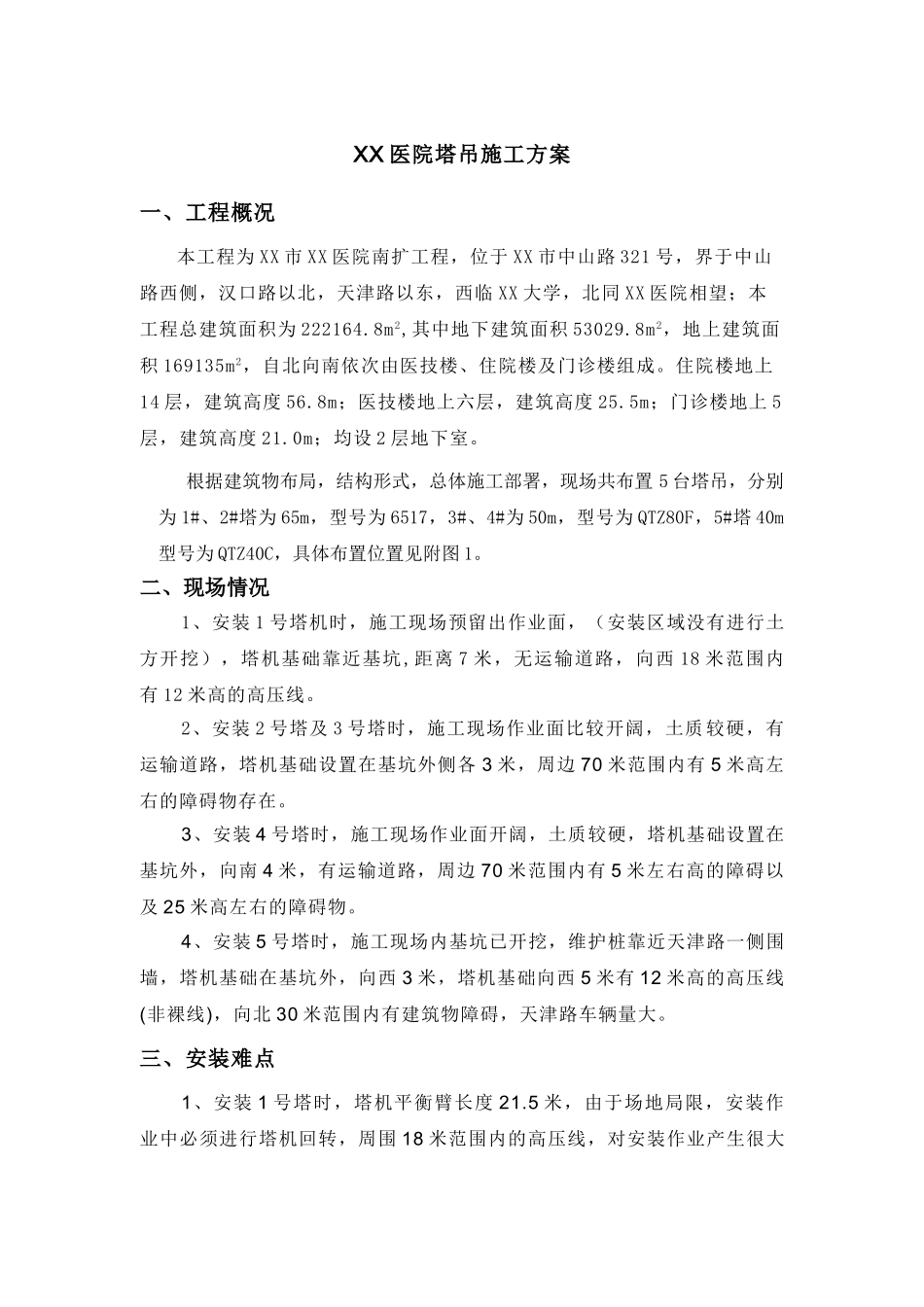

XX 医院塔吊施工方案一、工程概况本工程为 XX 市 XX 医院南扩工程，位于 XX 市中山路 321 号，界于中山路西侧，汉口路以北，天津路以东，西临 XX 大学，北同 XX 医院相望；本工程总建筑面积为 222164.8m2,其中地下建筑面积 53029.8m2，地上建筑面积 169135m2，自北向南依次由医技楼、住院楼及门诊楼组成。住院楼地上14 层，建筑高度 56.8m；医技楼地上六层，建筑高度 25.5m；门诊楼地上 5层，建筑高度 21.0m；均设 2 层地下室。根据建筑物布局，结构形式，总体施工部署，现场共布置 5 台塔吊，分别为 1#、2#塔为 65m，型号为 6517，3#、4#为 50m，型号为 QTZ80F，5#塔 40m型号为 QTZ40C，具体布置位置见附图 1。二、现场情况1、安装 1 号塔机时，施工现场预留出作业面，（安装区域没有进行土方开挖），塔机基础靠近基坑,距离 7 米，无运输道路，向西 18 米范围内有 12 米高的高压线。2、安装 2 号塔及 3 号塔时，施工现场作业面比较开阔，土质较硬，有运输道路，塔机基础设置在基坑外侧各 3 米，周边 70 米范围内有 5 米高左右的障碍物存在。3、安装 4 号塔时，施工现场作业面开阔，土质较硬，塔机基础设置在基坑外，向南 4 米，有运输道路，周边 70 米范围内有 5 米左右高的障碍以及 25 米高左右的障碍物。4、安装 5 号塔时，施工现场内基坑已开挖，维护桩靠近天津路一侧围墙，塔机基础在基坑外，向西 3 米，塔机基础向西 5 米有 12 米高的高压线(非裸线)，向北 30 米范围内有建筑物障碍，天津路车辆量大。三、安装难点1、安装 1 号塔时，塔机平衡臂长度 21.5 米，由于场地局限，安装作业中必须进行塔机回转，周围 18 米范围内的高压线，对安装作业产生很大障碍。现场没有可供 50T 汽车吊及运输车辆行走的道路，汽车吊就位点为软土，不可靠。2、安装 4 号塔机时，25 米高左右的不可拆除障碍物产生了塔机安装过程中不可回转的困难。3、安装 5 号塔时，汽车吊无法进入施工现场，作业距离过远， 12 米高的高压线再加上垂直安全距离，对汽车吊作业及人员操作产生很大的困难，30 米范围内的建筑物造成障碍。四、机具准备序号名 称规 格数 量1吊装钢丝绳直径 19.5(12 米)2 根2吊装钢丝绳直径 19.5(6 米)4 根3大锤20 镑2 把4活动扳手4502 把5专用扳手4 把6螺丝刀十字、一字各 2 把7手錘2 把8铁丝10*50 公斤9绝缘胶布4 卷10梅花扳手14*17*19*2...
