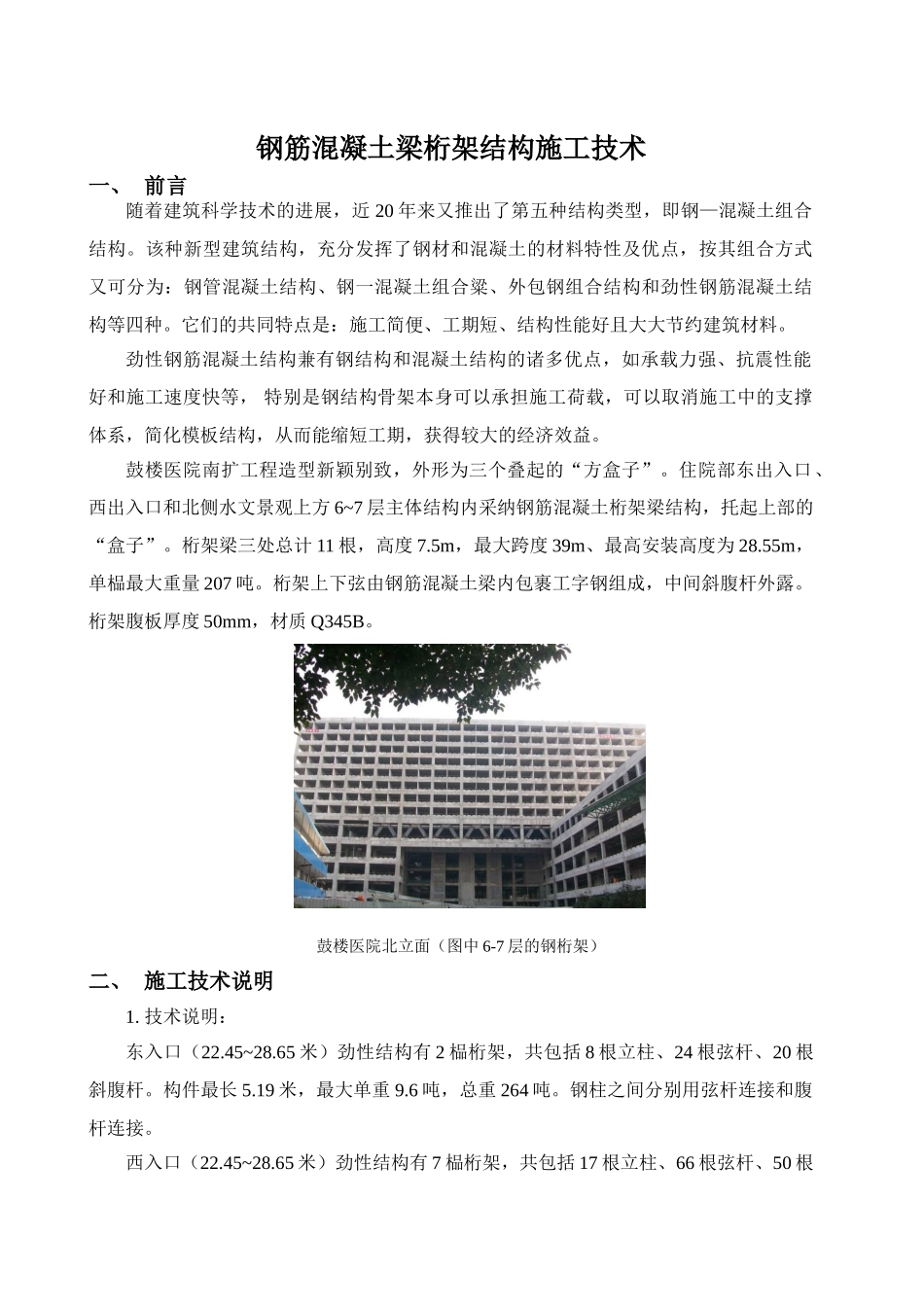

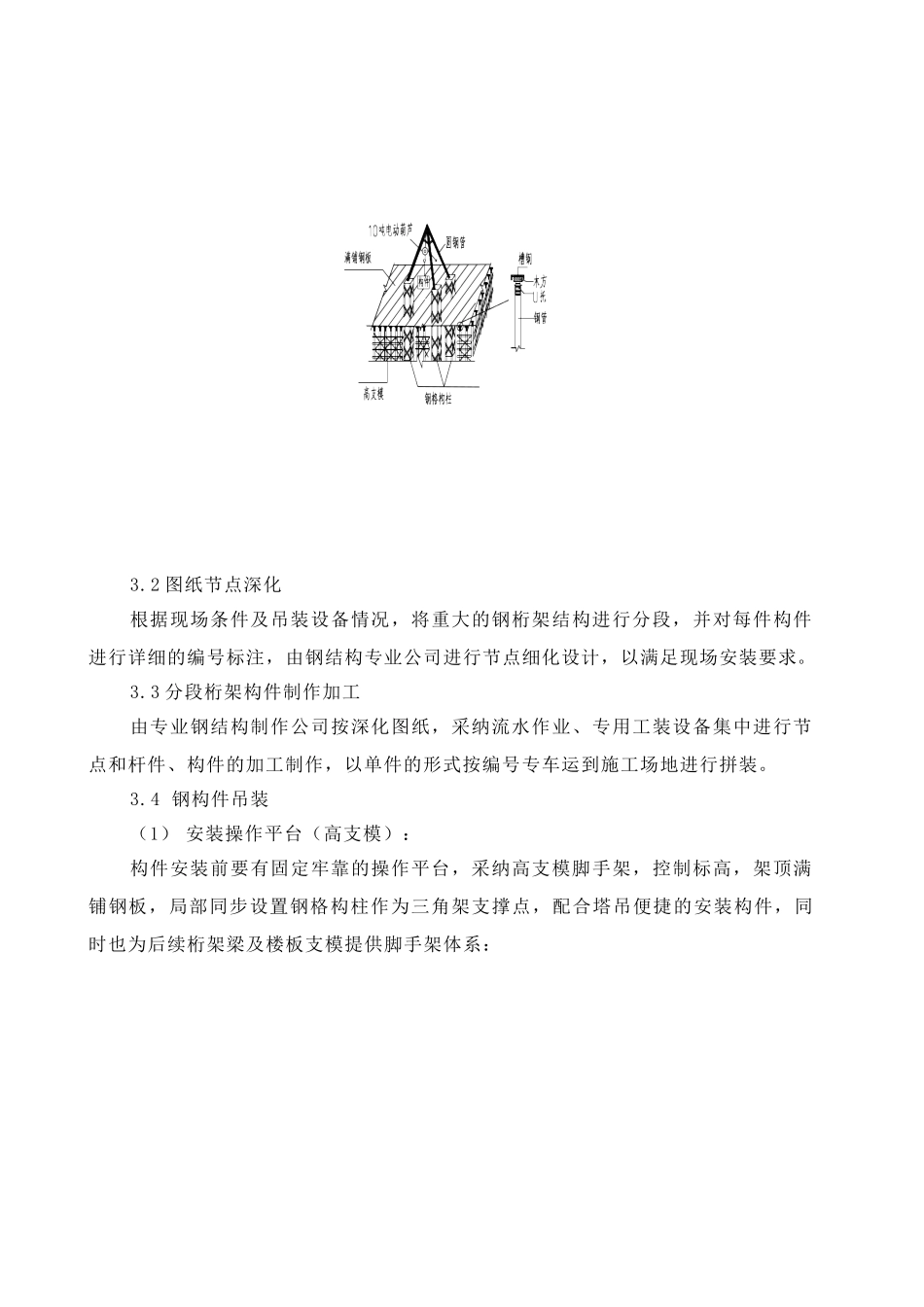

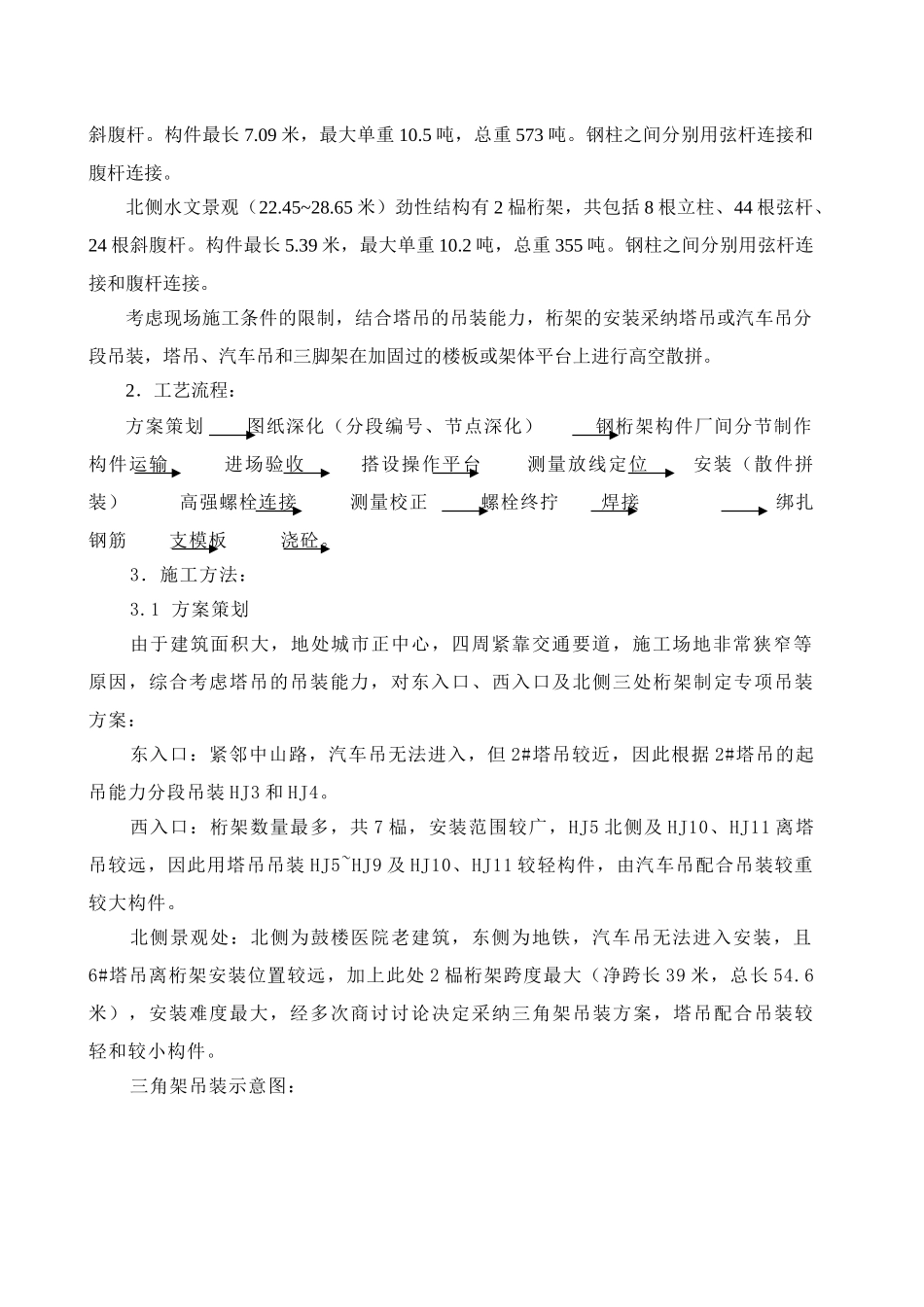

钢筋混凝土梁桁架结构施工技术一、 前言随着建筑科学技术的进展，近 20 年来又推出了第五种结构类型，即钢—混凝土组合结构。该种新型建筑结构，充分发挥了钢材和混凝土的材料特性及优点，按其组合方式又可分为：钢管混凝土结构、钢一混凝土组合粱、外包钢组合结构和劲性钢筋混凝土结构等四种。它们的共同特点是：施工简便、工期短、结构性能好且大大节约建筑材料。劲性钢筋混凝土结构兼有钢结构和混凝土结构的诸多优点，如承载力强、抗震性能好和施工速度快等， 特别是钢结构骨架本身可以承担施工荷载，可以取消施工中的支撑体系，简化模板结构，从而能缩短工期，获得较大的经济效益。鼓楼医院南扩工程造型新颖别致，外形为三个叠起的“方盒子”。住院部东出入口、西出入口和北侧水文景观上方 6~7 层主体结构内采纳钢筋混凝土桁架梁结构，托起上部的“盒子”。桁架梁三处总计 11 根，高度 7.5m，最大跨度 39m、最高安装高度为 28.55m，单榀最大重量 207 吨。桁架上下弦由钢筋混凝土梁内包裹工字钢组成，中间斜腹杆外露。桁架腹板厚度 50mm，材质 Q345B。鼓楼医院北立面（图中 6-7 层的钢桁架）二、 施工技术说明1. 技术说明：东入口（22.45~28.65 米）劲性结构有 2 榀桁架，共包括 8 根立柱、24 根弦杆、20 根斜腹杆。构件最长 5.19 米，最大单重 9.6 吨，总重 264 吨。钢柱之间分别用弦杆连接和腹杆连接。西入口（22.45~28.65 米）劲性结构有 7 榀桁架，共包括 17 根立柱、66 根弦杆、50 根斜腹杆。构件最长 7.09 米，最大单重 10.5 吨，总重 573 吨。钢柱之间分别用弦杆连接和腹杆连接。北侧水文景观（22.45~28.65 米）劲性结构有 2 榀桁架，共包括 8 根立柱、44 根弦杆、24 根斜腹杆。构件最长 5.39 米，最大单重 10.2 吨，总重 355 吨。钢柱之间分别用弦杆连接和腹杆连接。考虑现场施工条件的限制，结合塔吊的吊装能力，桁架的安装采纳塔吊或汽车吊分段吊装，塔吊、汽车吊和三脚架在加固过的楼板或架体平台上进行高空散拼。2．工艺流程：方案策划 图纸深化（分段编号、节点深化） 钢桁架构件厂间分节制作 构件运输 进场验收 搭设操作平台 测量放线定位 安装（散件拼装） 高强螺栓连接 测量校正 螺栓终拧 焊接 绑扎钢筋 支模板 浇砼。3．施工方法：3.1 方案策划由于建筑面积大，地处城市正中心，四周紧靠交通要道，施工场地非常狭窄等原因，综合考虑塔吊的吊装能力...
