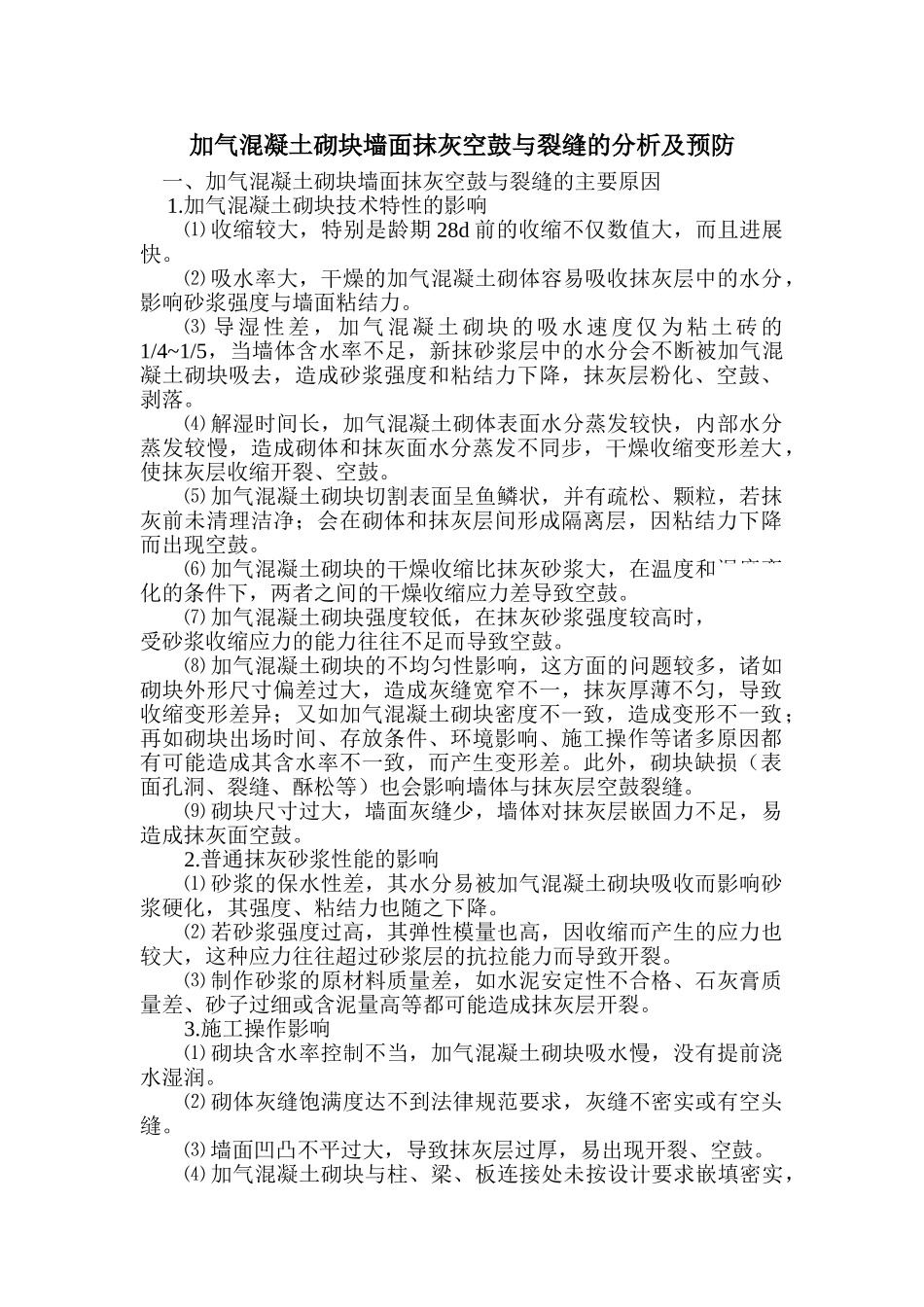

加气混凝土砌块墙面抹灰空鼓与裂缝的分析及预防 一、加气混凝土砌块墙面抹灰空鼓与裂缝的主要原因 1.加气混凝土砌块技术特性的影响⑴ 收缩较大，特别是龄期 28d 前的收缩不仅数值大，而且进展快。⑵ 吸水率大，干燥的加气混凝土砌体容易吸收抹灰层中的水分，影响砂浆强度与墙面粘结力。⑶ 导湿性差，加气混凝土砌块的吸水速度仅为粘土砖的1/4~1/5，当墙体含水率不足，新抹砂浆层中的水分会不断被加气混凝土砌块吸去，造成砂浆强度和粘结力下降，抹灰层粉化、空鼓、剥落。⑷ 解湿时间长，加气混凝土砌体表面水分蒸发较快，内部水分蒸发较慢，造成砌体和抹灰面水分蒸发不同步，干燥收缩变形差大，使抹灰层收缩开裂、空鼓。⑸ 加气混凝土砌块切割表面呈鱼鳞状，并有疏松、颗粒，若抹灰前未清理洁净；会在砌体和抹灰层间形成隔离层，因粘结力下降而出现空鼓。⑹ 加气混凝土砌块的干燥收缩比抹灰砂浆大，在温度和湿度变化的条件下，两者之间的干燥收缩应力差导致空鼓。⑺ 加气混凝土砌块强度较低，在抹灰砂浆强度较高时，砌体承受砂浆收缩应力的能力往往不足而导致空鼓。⑻ 加气混凝土砌块的不均匀性影响，这方面的问题较多，诸如砌块外形尺寸偏差过大，造成灰缝宽窄不一，抹灰厚薄不匀，导致收缩变形差异；又如加气混凝土砌块密度不一致，造成变形不一致；再如砌块出场时间、存放条件、环境影响、施工操作等诸多原因都有可能造成其含水率不一致，而产生变形差。此外，砌块缺损（表面孔洞、裂缝、酥松等）也会影响墙体与抹灰层空鼓裂缝。⑼ 砌块尺寸过大，墙面灰缝少，墙体对抹灰层嵌固力不足，易造成抹灰面空鼓。2.普通抹灰砂浆性能的影响⑴ 砂浆的保水性差，其水分易被加气混凝土砌块吸收而影响砂浆硬化，其强度、粘结力也随之下降。⑵ 若砂浆强度过高，其弹性模量也高，因收缩而产生的应力也较大，这种应力往往超过砂浆层的抗拉能力而导致开裂。⑶ 制作砂浆的原材料质量差，如水泥安定性不合格、石灰膏质量差、砂子过细或含泥量高等都可能造成抹灰层开裂。3.施工操作影响⑴ 砌块含水率控制不当，加气混凝土砌块吸水慢，没有提前浇水湿润。⑵ 砌体灰缝饱满度达不到法律规范要求，灰缝不密实或有空头缝。⑶ 墙面凹凸不平过大，导致抹灰层过厚，易出现开裂、空鼓。⑷ 加气混凝土砌块与柱、梁、板连接处未按设计要求嵌填密实，未实行加强措施。⑸ 砌体墙面浮尘、鱼鳞状酥松物未清理洁净。⑹ 砂浆制作不良，如配合比控制不准，砂浆...
