医院新病房楼给排水施工组织设计

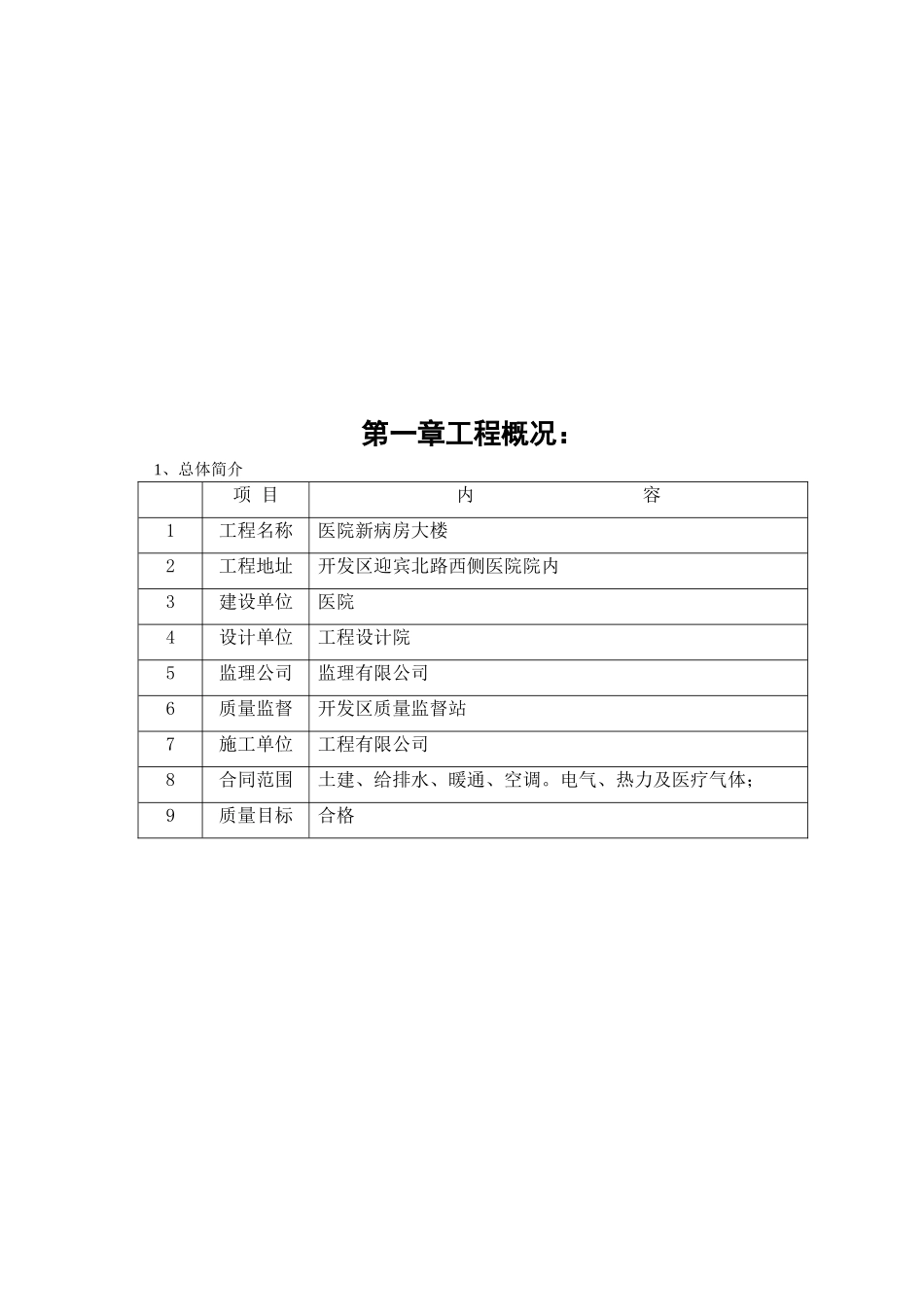

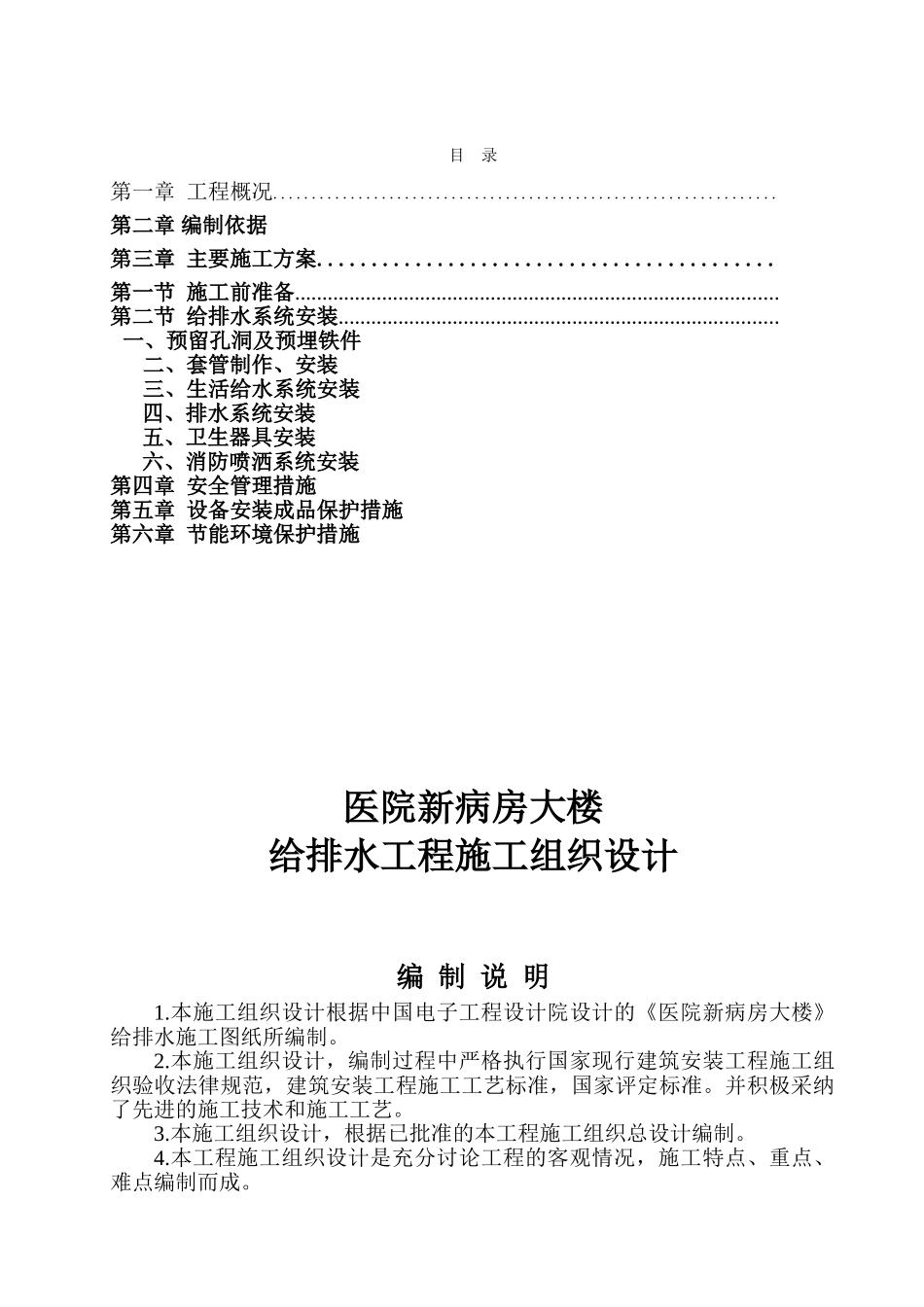

目 录第一章 工程概况.................................................................第二章 编制依据 第三章 主要施工方案..........................................第一节 施工前准备.........................................................................................第二节 给排水系统安装................................................................................. 一、预留孔洞及预埋铁件 二、套管制作、安装 三、生活给水系统安装四、排水系统安装五、卫生器具安装六、消防喷洒系统安装第四章 安全管理措施第五章 设备安装成品保护措施第六章 节能环境保护措施医院新病房大楼给排水工程施工组织设计编 制 说 明1.本施工组织设计根据中国电子工程设计院设计的《医院新病房大楼》给排水施工图纸所编制。2.本施工组织设计，编制过程中严格执行国家现行建筑安装工程施工组织验收法律规范，建筑安装工程施工工艺标准，国家评定标准。并积极采纳了先进的施工技术和施工工艺。3.本施工组织设计，根据已批准的本工程施工组织总设计编制。4.本工程施工组织设计是充分讨论工程的客观情况，施工特点、重点、难点编制而成。第一章工程概况：1、总体简介 项 目内 容1工程名称医院新病房大楼2工程地址开发区迎宾北路西侧医院院内3建设单位医院4设计单位工程设计院5监理公司监理有限公司6质量监督开发区质量监督站7施工单位工程有限公司8合同范围土建、给排水、暖通、空调。电气、热力及医疗气体； 9质量目标合格2、建筑设计概况：3、给排水系统简介本工程给水系统由市政自来水为水源，供水压力为 0.28MPa，由院区内给水管网直接供水。给水系统共分高低两个区，地下一层至设备层由市政直接供给，四层至十五层由变频供水装置加压供给，地下室设生活水泵房。病房卫生间淋浴热水为定时供水，手术部及医护人员卫生间等洗浴热水为全日供水。生活热水由地下室热交站供给，热源为市政蒸汽。热水系统分区同冷水，地下室至三层为低区，供水方式为立管循环，四层至十五层为高区，供水方式为上行下回，同程式机械循环系统。在各开水间设一台 GSB-6 型全自动电开水器供应本层饮用水。污水经室外化粪池处理后排入院区污水管道，地下室污水由污水泵提升后排至院区污水管道。屋面雨水采纳内排水方式，屋面雨水先经 87 型雨水斗汇合后，经雨水管排入院区雨水管网。第二章 编制依据甲乙双方签定的工程承包合同；已批准...
