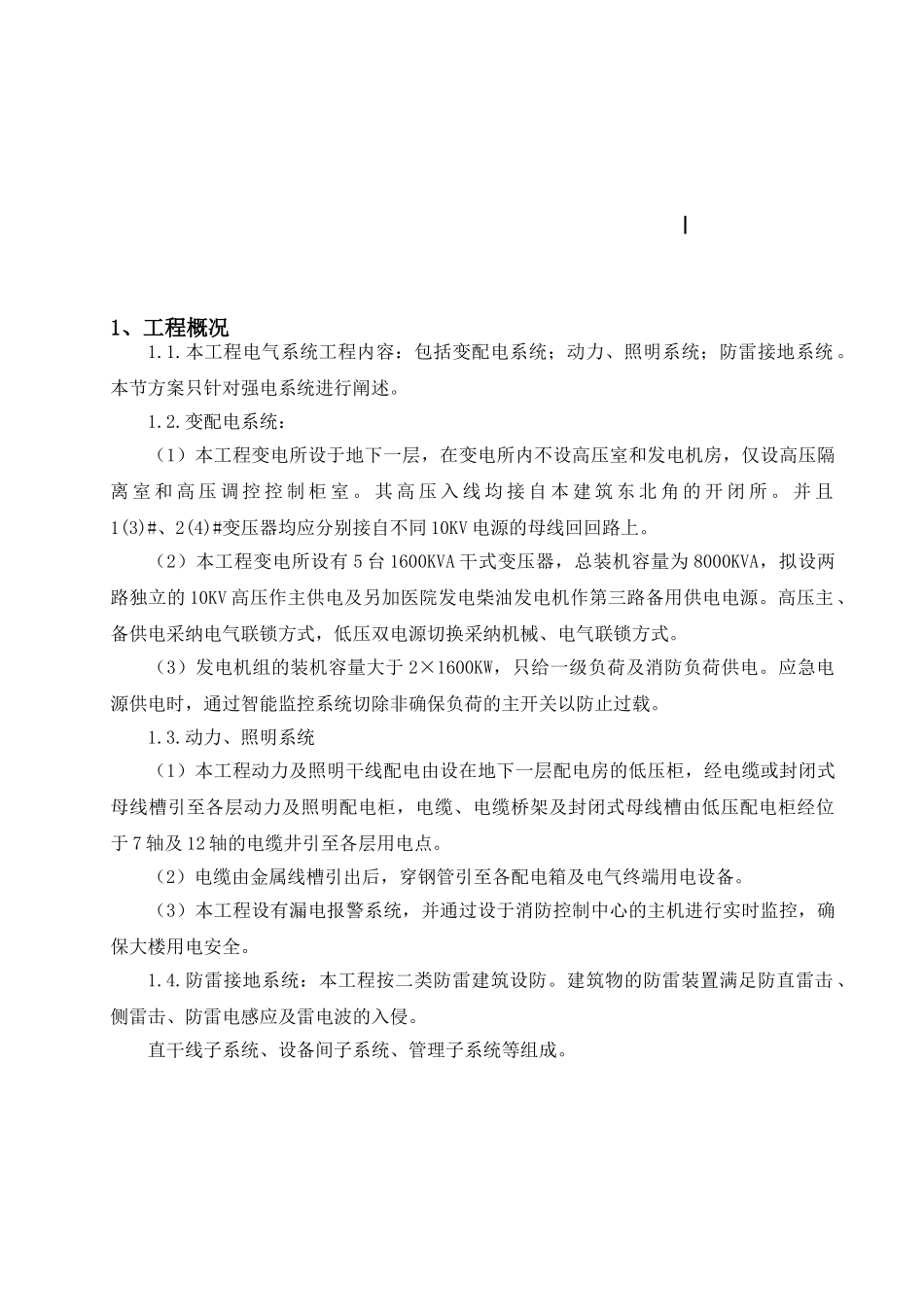

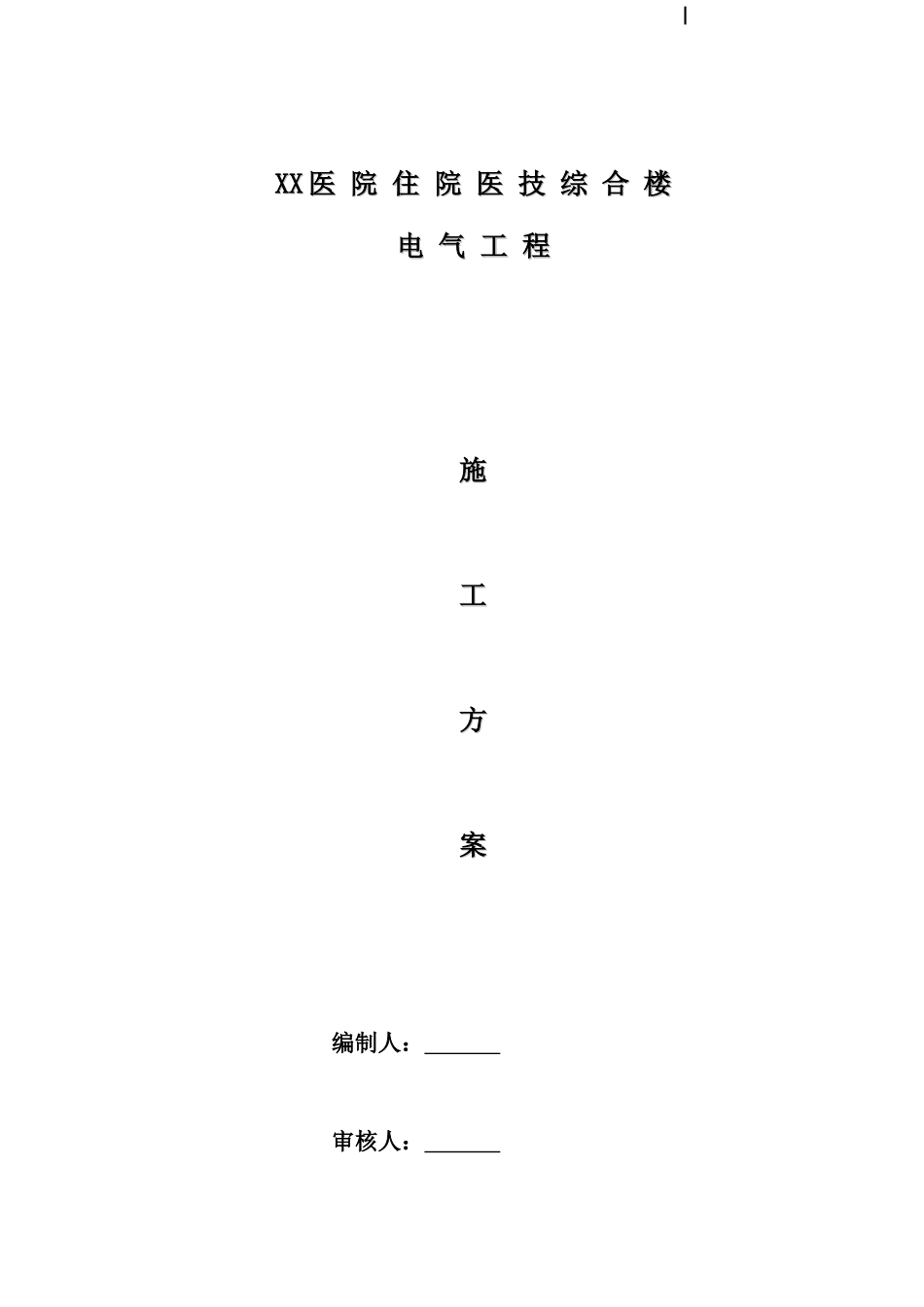

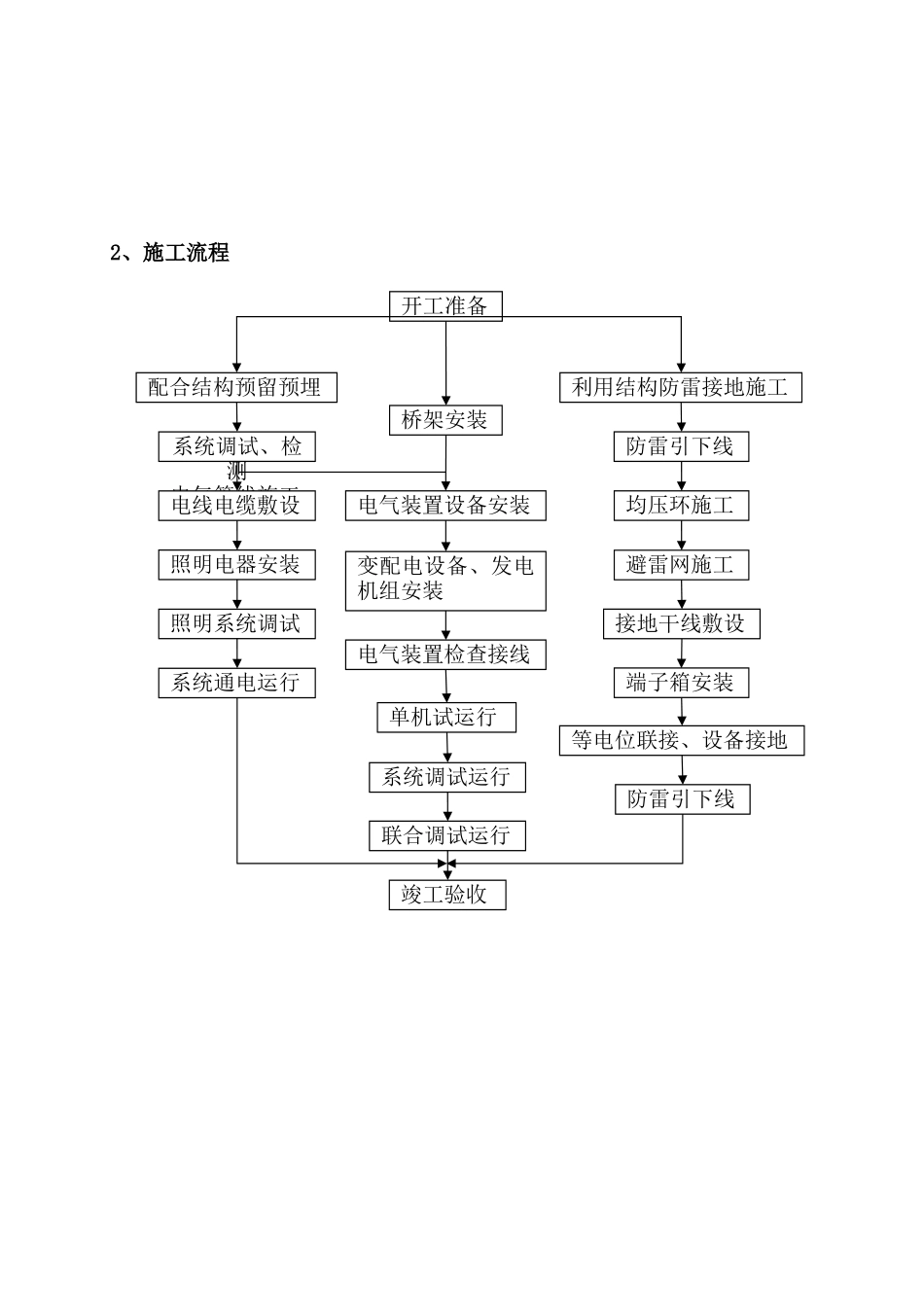

XXXX 医 院 住 院 医 技 综 合 楼医 院 住 院 医 技 综 合 楼电 气 工 程电 气 工 程施 施 工工方方案案编制人： 审核人： 1、工程概况1.1.本工程电气系统工程内容：包括变配电系统；动力、照明系统；防雷接地系统 。本节方案只针对强电系统进行阐述。1.2.变配电系统：（1）本工程变电所设于地下一层，在变电所内不设高压室和发电机房，仅设高压隔离 室 和 高 压 调 控 控 制 柜 室 。 其 高 压 入 线 均 接 自 本 建 筑 东 北 角 的 开 闭 所 。 并 且1(3)#、2(4)#变压器均应分别接自不同 10KV 电源的母线回回路上。（2）本工程变电所设有 5 台 1600KVA 干式变压器，总装机容量为 8000KVA，拟设两路独立的 10KV 高压作主供电及另加医院发电柴油发电机作第三路备用供电电源。高压主、备供电采纳电气联锁方式，低压双电源切换采纳机械、电气联锁方式。（3）发电机组的装机容量大于 2×1600KW，只给一级负荷及消防负荷供电。应急电源供电时，通过智能监控系统切除非确保负荷的主开关以防止过载。1.3.动力、照明系统（1）本工程动力及照明干线配电由设在地下一层配电房的低压柜，经电缆或封闭式母线槽引至各层动力及照明配电柜，电缆、电缆桥架及封闭式母线槽由低压配电柜经位于 7 轴及 12 轴的电缆井引至各层用电点。（2）电缆由金属线槽引出后，穿钢管引至各配电箱及电气终端用电设备。（3）本工程设有漏电报警系统，并通过设于消防控制中心的主机进行实时监控，确保大楼用电安全。1.4.防雷接地系统：本工程按二类防雷建筑设防。建筑物的防雷装置满足防直雷击 、侧雷击、防雷电感应及雷电波的入侵。直干线子系统、设备间子系统、管理子系统等组成。开工准备配合结构预留预埋利用结构防雷接地施工桥架安装防雷引下线系统调试、检测电气管线施工电线电缆敷设照明电器安装照明系统调试系统通电运行均压环施工避雷网施工接地干线敷设端子箱安装等电位联接、设备接地防雷引下线电气装置设备安装变配电设备、发电机组安装电气装置检查接线单机试运行系统调试运行联合调试运行竣工验收2、施工流程3、预留预埋1、电气暗配管（1）所有配管以设计图纸为依据，暗配管应沿最近的路线敷设管路敷设要求如下，管路超过下列长度，如下表，应加装接线盒，其位置应便于穿线，如下表所示：（2）预埋在混凝土内的电线管应按最近的路线敷设，为了便于穿线，管路长的电线管加过线盒，在同一区...
