医院门急诊楼模板补充方案VIP专享

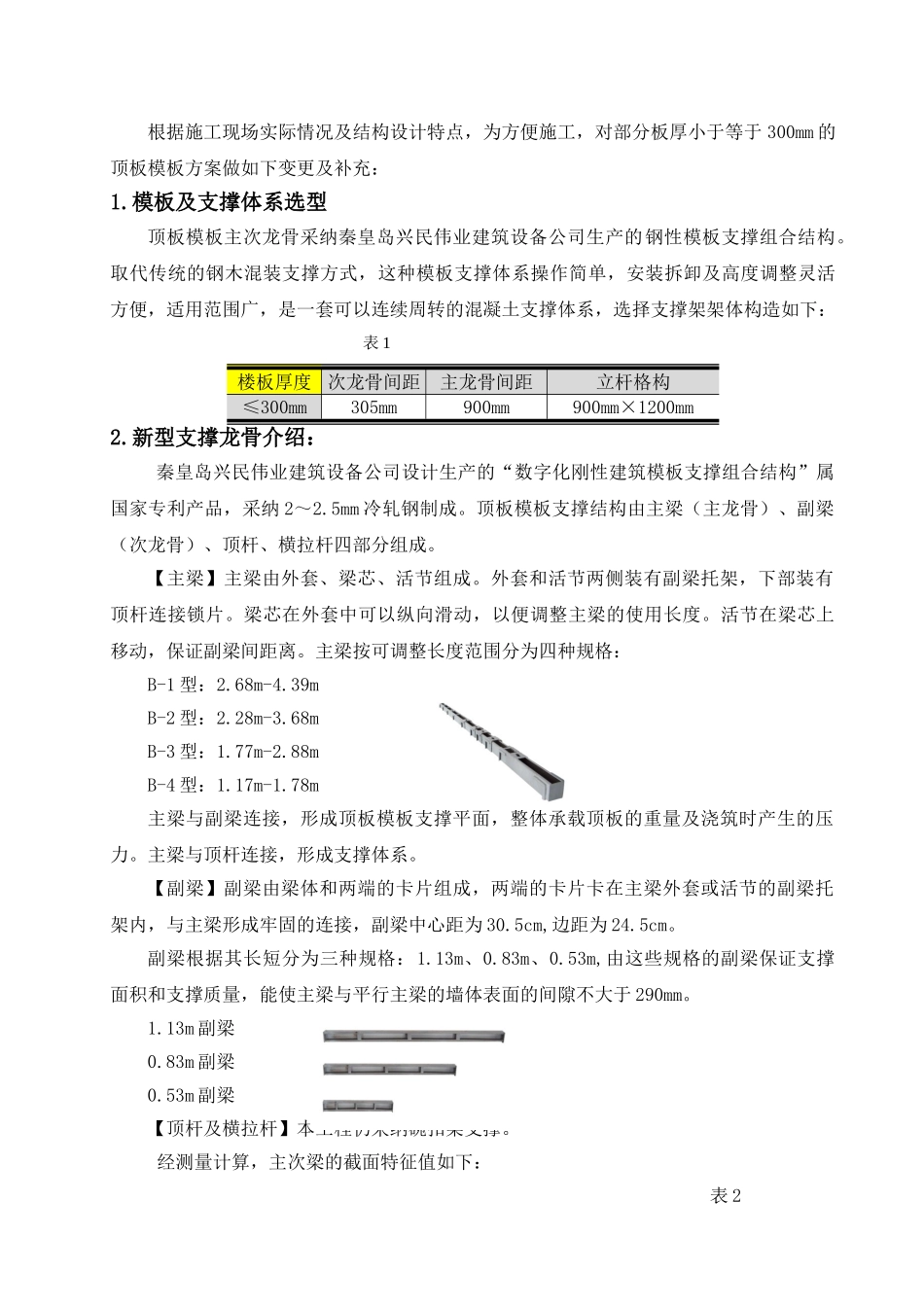

根据施工现场实际情况及结构设计特点，为方便施工，对部分板厚小于等于 300mm 的顶板模板方案做如下变更及补充：1.模板及支撑体系选型顶板模板主次龙骨采纳秦皇岛兴民伟业建筑设备公司生产的钢性模板支撑组合结构。取代传统的钢木混装支撑方式，这种模板支撑体系操作简单，安装拆卸及高度调整灵活方便，适用范围广，是一套可以连续周转的混凝土支撑体系，选择支撑架架体构造如下： 表 1楼板厚度次龙骨间距主龙骨间距立杆格构≤300mm305mm900mm900mm×1200mm2.新型支撑龙骨介绍： 秦皇岛兴民伟业建筑设备公司设计生产的“数字化刚性建筑模板支撑组合结构”属国家专利产品，采纳 2～2.5mm 冷轧钢制成。顶板模板支撑结构由主梁（主龙骨）、副梁（次龙骨）、顶杆、横拉杆四部分组成。【主梁】主梁由外套、梁芯、活节组成。外套和活节两侧装有副梁托架，下部装有顶杆连接锁片。梁芯在外套中可以纵向滑动，以便调整主梁的使用长度。活节在梁芯上移动，保证副梁间距离。主梁按可调整长度范围分为四种规格：B-1 型：2.68m-4.39m B-2 型：2.28m-3.68mB-3 型：1.77m-2.88mB-4 型：1.17m-1.78m 主梁与副梁连接，形成顶板模板支撑平面，整体承载顶板的重量及浇筑时产生的压力。主梁与顶杆连接，形成支撑体系。【副梁】副梁由梁体和两端的卡片组成，两端的卡片卡在主梁外套或活节的副梁托架内，与主梁形成牢固的连接，副梁中心距为 30.5cm,边距为 24.5cm。副梁根据其长短分为三种规格：1.13m、0.83m、0.53m,由这些规格的副梁保证支撑面积和支撑质量，能使主梁与平行主梁的墙体表面的间隙不大于 290mm。1.13m 副梁0.83m 副梁0.53m 副梁【顶杆及横拉杆】本工程仍采纳碗扣架支撑。经测量计算，主次梁的截面特征值如下： 表 2名 称截面尺寸IX(cm4)WX(cm3)主梁20.217.82副梁10.8 5.56 3.施工方法、要点及技术措施：3.1 工艺流程:“满堂红碗扣脚手架”→安放主梁→挂次梁→调整楼板下皮标高及大于四米跨板支撑起拱→铺设模板→校正标高、平整→验收3.2 碗扣架支设：具体支设方法及要求仍同原方案。3.3 主梁支设：主梁尺寸见前表，保证主梁位置按厂家图纸摆设，严禁长料短用现象。U 托托住主梁，由厂家绘制排版图，按图纸摆置主梁。主梁与主梁之间在 U 托处连接，假如主梁与 U 托模数不符合，调整主梁长度，严禁主梁接头处悬空。3.4 副梁支设：待主梁支设好后，在主梁边的可推拉槽处悬挂附副梁，副梁尺寸按厂家设计图纸。调整副梁 30...
