半隐框玻璃幕墙安装施工技术VIP专享

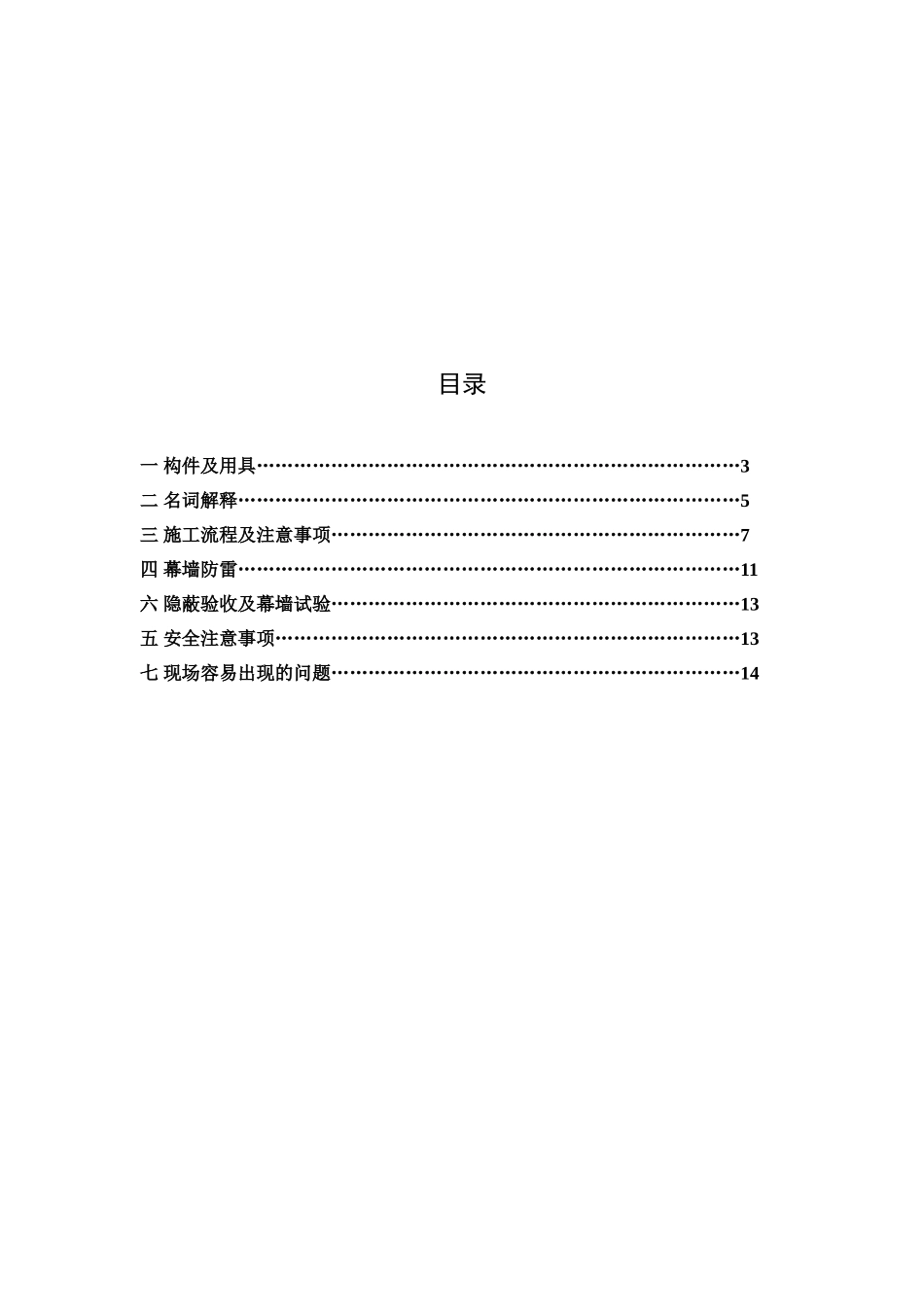

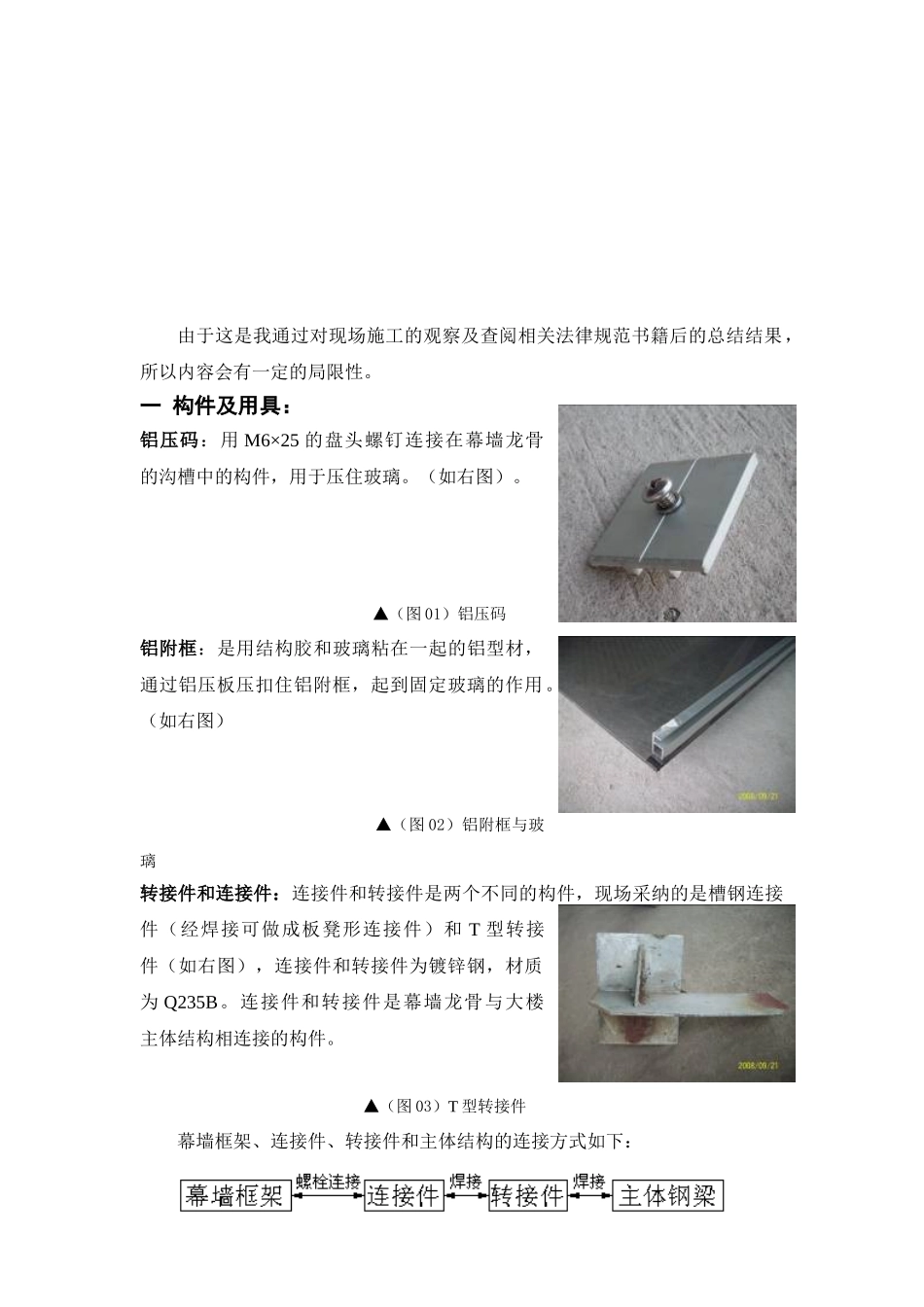

半隐框玻璃幕墙安装施工技术编写人： 2008 年 9 月 25 日目录一 构件及用具……………………………………………………………………3二 名词解释………………………………………………………………………5三 施工流程及注意事项…………………………………………………………7四 幕墙防雷………………………………………………………………………11六 隐蔽验收及幕墙试验…………………………………………………………13五 安全注意事项…………………………………………………………………13七 现场容易出现的问题…………………………………………………………14由于这是我通过对现场施工的观察及查阅相关法律规范书籍后的总结结果，所以内容会有一定的局限性。一 构件及用具：铝压码：用 M6×25 的盘头螺钉连接在幕墙龙骨的沟槽中的构件，用于压住玻璃。（如右图）。 ▲（图 01）铝压码铝附框：是用结构胶和玻璃粘在一起的铝型材，通过铝压板压扣住铝附框，起到固定玻璃的作用。（如右图） ▲（图 02）铝附框与玻璃转接件和连接件：连接件和转接件是两个不同的构件，现场采纳的是槽钢连接件（经焊接可做成板凳形连接件）和 T 型转接件（如右图），连接件和转接件为镀锌钢，材质为 Q235B。连接件和转接件是幕墙龙骨与大楼主体结构相连接的构件。 ▲（图 03）T 型转接件幕墙框架、连接件、转接件和主体结构的连接方式如下： 本工程对连接节点的做法如下图： ◤（图 04） 角片：用 ST4.8×19 的盘头自攻钉将角片固定在横梁和立柱上，起到连接立柱与横梁的作用。也用于层间封修的镀锌钢板与主体结构的连接。内衬板：本工程内衬板采纳 3mm 厚的铝塑复合板，每层的层间封修外面玻璃采纳 6mm 厚的镀膜钢化玻璃，这种玻璃没有保温性能，所以需在层间封修处安装保温岩棉，保温岩棉用钉子钉在铝塑复合板上，复合板向外，保温岩棉向内，安装在玻璃后面。透过玻璃看到的是复合板，隐藏了岩棉，起到遮挡美化的作用。内套筒：又称芯柱，是立柱接长用的构件，不承受竖向荷载，接长的上下两根立柱之间要求留有温度变形缝。15 层、30 层、45 层处立柱的接长通过套工字钢来实现。镀锌钢板：用于层间封修，现场采纳的镀锌钢板厚度有 1.2mm 和 1.5mm 这两种，1.2mm 厚的钢板用于层间上封修，1.5mm 厚的用于层间下封修，下封修板承托防火岩棉等封修材料。中空 low-E 玻璃：本工程的大面采纳的是中空 low-E 玻璃 6+1...
