华东某高校恒大绿州1#楼给水排水工程设计

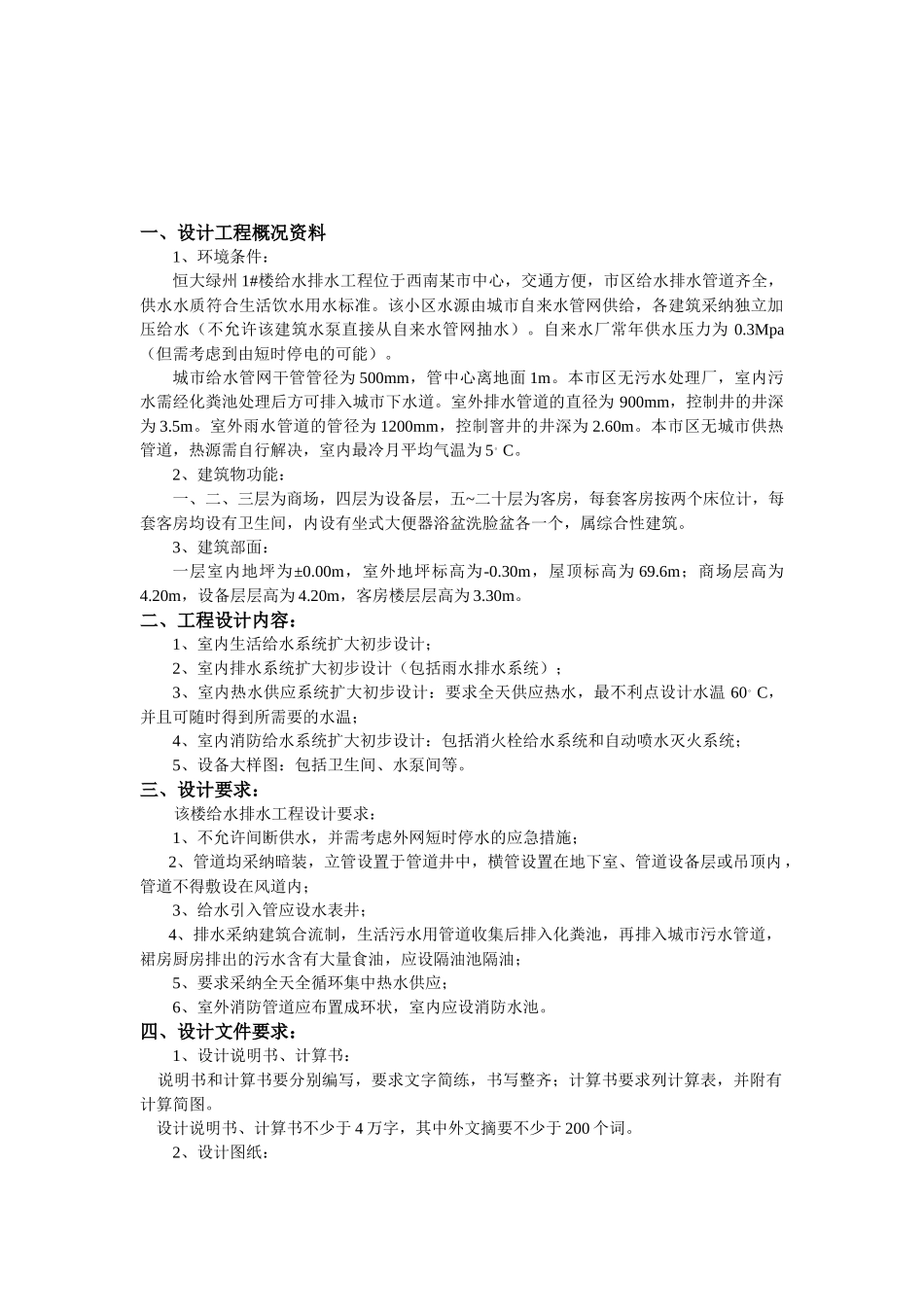

华东交通大学毕业设计任务书课题名称 恒大绿州 1# 楼给水排水工程设计 院 （系） 土木建筑学院 专 业 给水排水工程 指导老师 兰 蔚 日 期 一、设计工程概况资料1、环境条件：恒大绿州 1#楼给水排水工程位于西南某市中心，交通方便，市区给水排水管道齐全，供水水质符合生活饮水用水标准。该小区水源由城市自来水管网供给，各建筑采纳独立加压给水（不允许该建筑水泵直接从自来水管网抽水）。自来水厂常年供水压力为 0.3Mpa（但需考虑到由短时停电的可能）。城市给水管网干管管径为 500mm，管中心离地面 1m。本市区无污水处理厂，室内污水需经化粪池处理后方可排入城市下水道。室外排水管道的直径为 900mm，控制井的井深为 3.5m。室外雨水管道的管径为 1200mm，控制窨井的井深为 2.60m。本市区无城市供热管道，热源需自行解决，室内最冷月平均气温为 5。C。2、建筑物功能：一、二、三层为商场，四层为设备层，五~二十层为客房，每套客房按两个床位计，每套客房均设有卫生间，内设有坐式大便器浴盆洗脸盆各一个，属综合性建筑。3、建筑部面：一层室内地坪为±0.00m，室外地坪标高为-0.30m，屋顶标高为 69.6m；商场层高为4.20m，设备层层高为 4.20m，客房楼层层高为 3.30m。二、工程设计内容：1、室内生活给水系统扩大初步设计；2、室内排水系统扩大初步设计（包括雨水排水系统）；3、室内热水供应系统扩大初步设计：要求全天供应热水，最不利点设计水温 60。C，并且可随时得到所需要的水温；4、室内消防给水系统扩大初步设计：包括消火栓给水系统和自动喷水灭火系统；5、设备大样图：包括卫生间、水泵间等。三、设计要求：该楼给水排水工程设计要求：1、不允许间断供水，并需考虑外网短时停水的应急措施；2、管道均采纳暗装，立管设置于管道井中，横管设置在地下室、管道设备层或吊顶内 ，管道不得敷设在风道内；3、给水引入管应设水表井；4、排水采纳建筑合流制，生活污水用管道收集后排入化粪池，再排入城市污水管道，裙房厨房排出的污水含有大量食油，应设隔油池隔油；5、要求采纳全天全循环集中热水供应；6、室外消防管道应布置成环状，室内应设消防水池。四、设计文件要求：1、设计说明书、计算书： 说明书和计算书要分别编写，要求文字简练，书写整齐；计算书要求列计算表，并附有计算简图。 设计说明书、计算书不少于 4 万字，其中外文摘要不少于 200 个词。2、设计图纸：1） 要层平面布置图；2）各系统...
