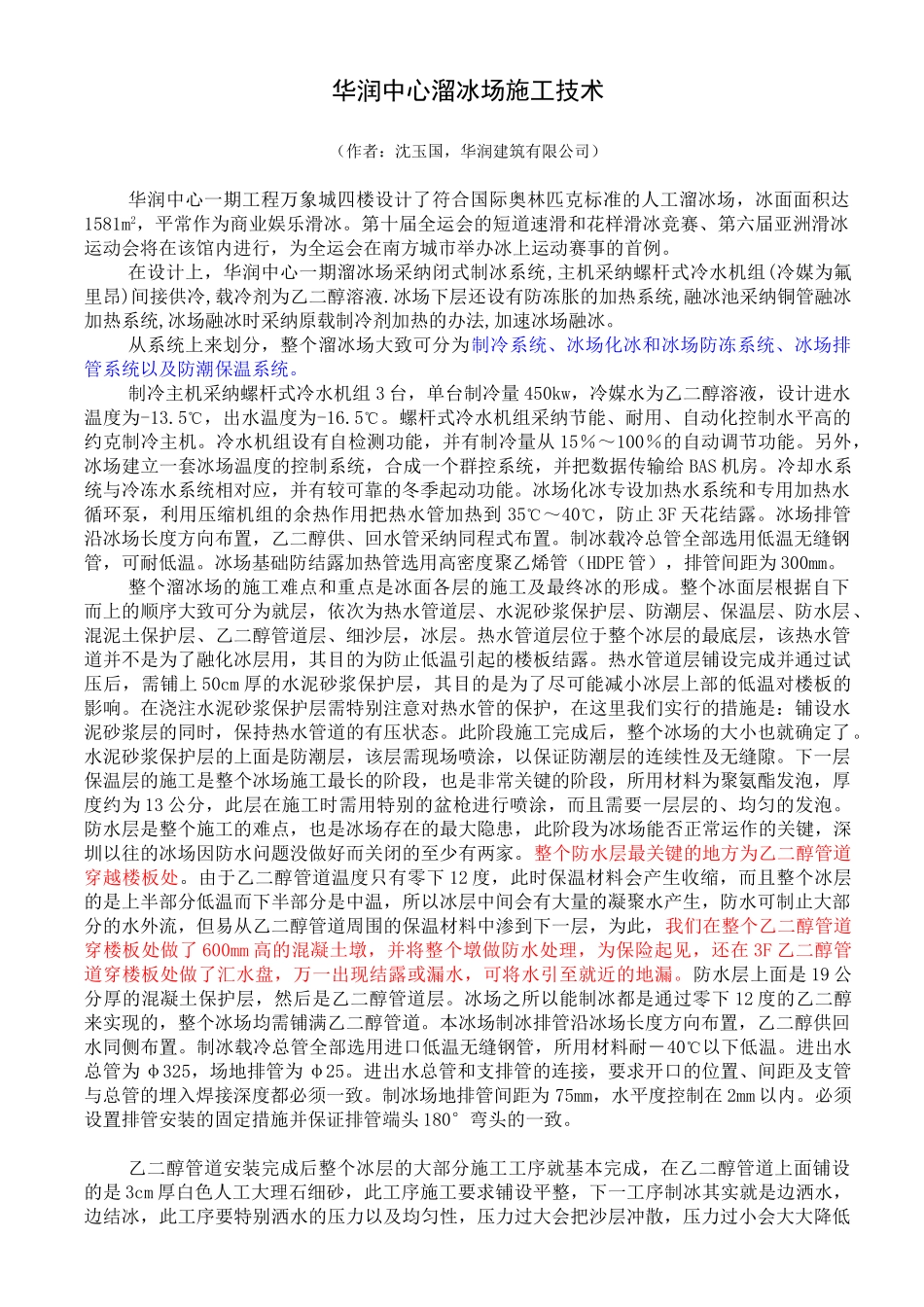

华润中心溜冰场施工技术

华润中心溜冰场施工技术 （作者：沈玉国，华润建筑有限公司） 华润中心一期工程万象城四楼设计了符合国际奥林匹克标准的人工溜冰场，冰面面积达1581m2，平常作为商业娱乐滑冰。第十届全运会的短道速滑和花样滑冰竞赛、第六届亚洲滑冰运动会将在该馆内进行，为全运会在南方城市举办冰上运动赛事的首例。在设计上，华润中心一期溜冰场采纳闭式制冰系统,主机采纳螺杆式冷水机组(冷媒为氟里昂)间接供冷,载冷剂为乙二醇溶液.冰场下层还设有防冻胀的加热系统,融冰池采纳铜管融冰加热系统,冰场融冰时采纳原载制冷剂加热的办法,加速冰场融冰。从系统上来划分，整个溜冰场大致可分为制冷系统、冰场化冰和冰场防冻系统、冰场排管系统以及防潮保温系统。制冷主机采纳螺杆式冷水机组 3 台，单台制冷量 450kw，冷媒水为乙二醇溶液，设计进水温度为-13.5℃，出水温度为-16.5℃。螺杆式冷水机组采纳节能、耐用、自动化控制水平高的约克制冷主机。冷水机组设有自检测功能，并有制冷量从 15％～100％的自动调节功能。另外，冰场建立一套冰场温度的控制系统，合成一个群控系统，并把数据传输给 BAS 机房。冷却水系统与冷冻水系统相对应，并有较可靠的冬季起动功能。冰场化冰专设加热水系统和专用加热水循环泵，利用压缩机组的余热作用把热水管加热到 35℃～40℃，防止 3F 天花结露。冰场排管沿冰场长度方向布置，乙二醇供、回水管采纳同程式布置。制冰载冷总管全部选用低温无缝钢管，可耐低温。冰场基础防结露加热管选用高密度聚乙烯管（HDPE 管），排管间距为 300mm。整个溜冰场的施工难点和重点是冰面各层的施工及最终冰的形成。整个冰面层根据自下而上的顺序大致可分为就层，依次为热水管道层、水泥砂浆保护层、防潮层、保温层、防水层、混泥土保护层、乙二醇管道层、细沙层，冰层。热水管道层位于整个冰层的最底层，该热水管道并不是为了融化冰层用，其目的为防止低温引起的楼板结露。热水管道层铺设完成并通过试压后，需铺上 50cm 厚的水泥砂浆保护层，其目的是为了尽可能减小冰层上部的低温对楼板的影响。在浇注水泥砂浆保护层需特别注意对热水管的保护，在这里我们实行的措施是：铺设水泥砂浆层的同时，保持热水管道的有压状态。此阶段施工完成后，整个冰场的大小也就确定了。水泥砂浆保护层的上面是防潮层，该层需现场喷涂，以保证防潮层的连续性及无缝隙。下一层保温层的施工是整个冰场施工最长的阶段，也是非常关键的阶段，所用材料为聚氨酯...
