单位工程及电缆管配制敷设分部

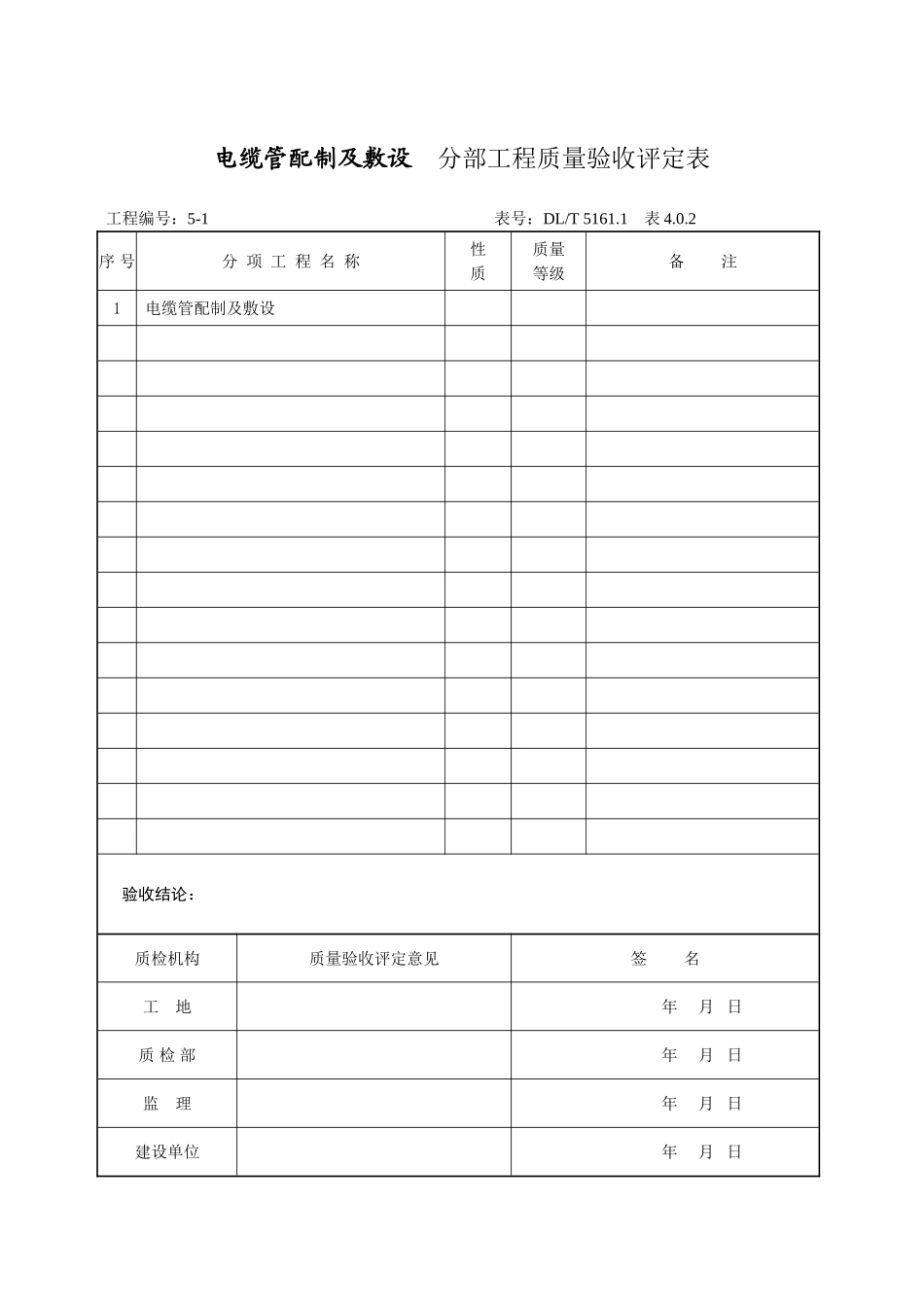

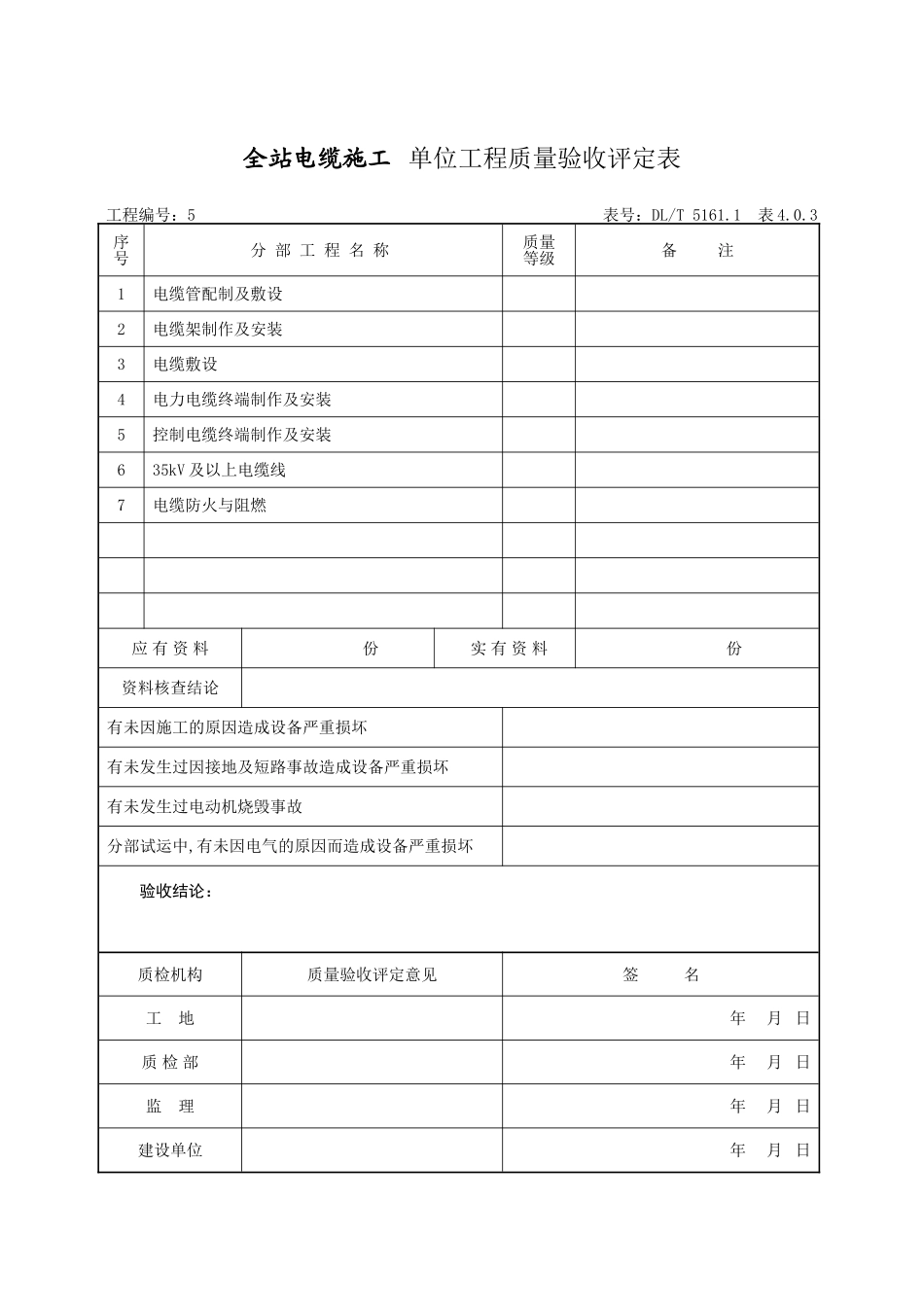

全站电缆施工 单位工程质量验收评定表工程编号：5 表号：DL/T 5161.1 表 4.0.3序号分 部 工 程 名 称质量等级备 注1电缆管配制及敷设2电缆架制作及安装3电缆敷设4电力电缆终端制作及安装5控制电缆终端制作及安装635kV 及以上电缆线7电缆防火与阻燃应 有 资 料 份实 有 资 料 份资料核查结论有未因施工的原因造成设备严重损坏有未发生过因接地及短路事故造成设备严重损坏有未发生过电动机烧毁事故分部试运中,有未因电气的原因而造成设备严重损坏验收结论：质检机构质量验收评定意见签 名工 地 年 月 日质 检 部 年 月 日监 理 年 月 日建设单位 年 月 日电缆管配制及敷设 分部工程质量验收评定表工程编号：5-1 表号：DL/T 5161.1 表 4.0.2序 号分 项 工 程 名 称性质质量等级备 注1电缆管配制及敷设验收结论：质检机构质量验收评定意见签 名工 地 年 月 日质 检 部 年 月 日监 理 年 月 日建设单位 年 月 日电缆管配制及敷设 分项工程质量检验评定表工程编号：5-1-1 表号：DL/T 5161.5 表 1.0.2工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定电缆管制作外 观 检 查金 属 管内表面光滑，无毛刺外表面无穿孔、裂缝，显著的凹凸不平及锈蚀塑料管敷设温度按设计规定管材强度切断口（管口）光滑弯曲部分无裂缝及显著的凹瘪每根电缆管的弯头数一般弯头个≤3直角弯头个≤2弯曲半径主要与所穿电缆弯曲半径匹配电缆管弯扁度≤1／10 电缆管外径电缆管检 查电缆管内径按设计规定，且≥1.5倍电缆外径管内畅通检查主要光滑，无积水、杂物敷路径按设计规定明 单管敷设横平竖直排管敷设管口高度一致弯曲弧度引至设备的管口位置便于电缆与设备连接，并不阻碍设备拆装和进出与热力管道、热力设平行敷设主要m大于等于 1，不宜敷设于热力管道上部备之间净距 交叉敷设m≥0.5与保温层之间净距平行敷设主要m≥0.5交叉敷设m≥0.2电缆管配制及敷设 分项工程质量检验评定表工程编号：5-1-1 表号：DL/T 5161.5 表 1.0.2 续工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定敷管直 埋直埋管距地面深度（混凝土内除外）mm≥700伸出建筑物散水坡的长度mm≥250伸出道路路基长度m≥2伸出地面的排管外观检查排列整齐，高度一致引入建筑物和建筑物内的埋置深度（混凝土内除外）mm300～500电缆管道与其它管道、道路、建筑物之间平行和交叉时的净距主要按 GB ...
