单层机械制造厂装配车间排架结构计算书

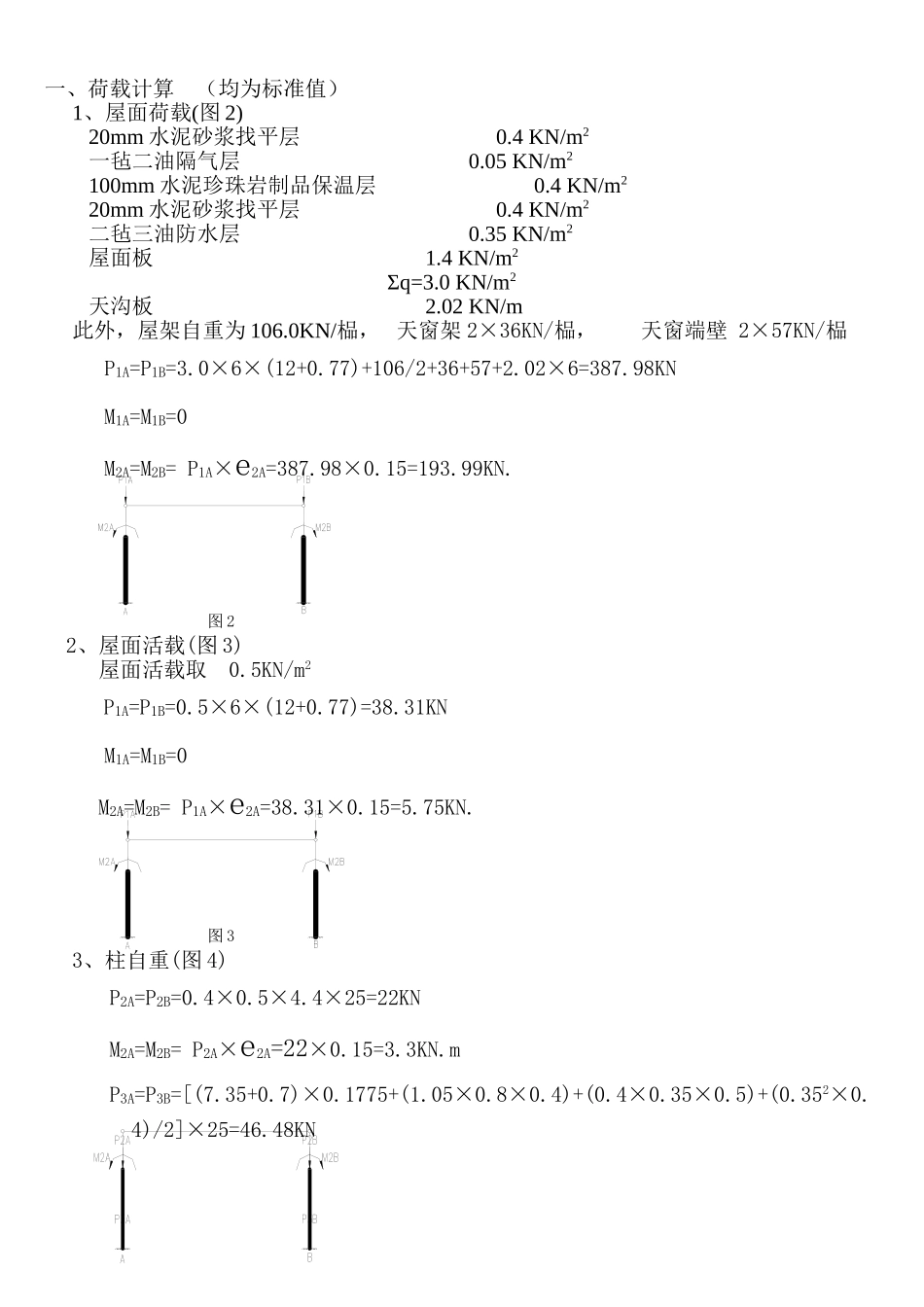

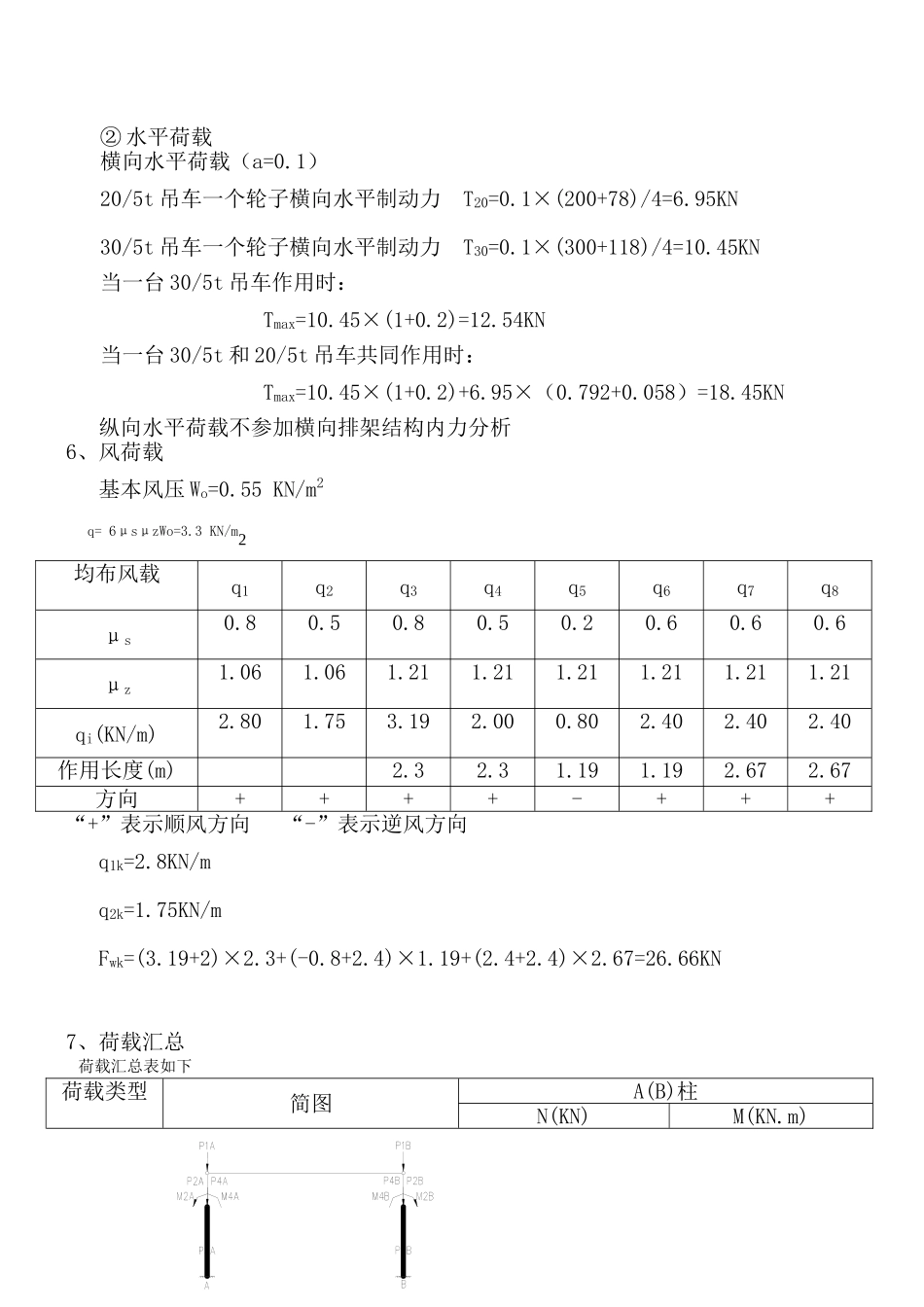

一、荷载计算 （均为标准值）1、屋面荷载(图 2) 20mm 水泥砂浆找平层 0.4 KN/m2 一毡二油隔气层 0.05 KN/m2 100mm 水泥珍珠岩制品保温层 0.4 KN/m2 20mm 水泥砂浆找平层 0.4 KN/m2 二毡三油防水层 0.35 KN/m2 屋面板 1.4 KN/m2 Σq=3.0 KN/m2 天沟板 2.02 KN/m此外，屋架自重为 106.0KN/榀， 天窗架 2×36KN/榀， 天窗端壁 2×57KN/榀 P1A=P1B=3.0×6×(12+0.77)+106/2+36+57+2.02×6=387.98KNM1A=M1B=0M2A=M2B= P1A×e2A=387.98×0.15=193.99KN. 图 2 2、屋面活载(图 3) 屋面活载取 0.5KN/m2 P1A=P1B=0.5×6×(12+0.77)=38.31KNM1A=M1B=0M2A=M2B= P1A×e2A=38.31×0.15=5.75KN. 图 33、柱自重(图 4)P2A=P2B=0.4×0.5×4.4×25=22KNM2A=M2B= P2A×e2A=22×0.15=3.3KN.mP3A=P3B=[(7.35+0.7)×0.1775+(1.05×0.8×0.4)+(0.4×0.35×0.5)+(0.352×0.4)/2]×25=46.48KN 图 44、吊车轨道连接及吊车梁自重(图 5) P4A=P4B=44.2+1×6=50.2KNM4A=M4B= P4A×e4A=50.2×0.5=25.1KN.m 图 55、吊车荷载 设有 20/5t 和 30/5t 吊车各一台① 竖向荷载(如下图)吊车吨位Q (KN)吊车宽 B(m)轮距 K(m)Pmax(KN)Pmin(KN)Q1(KN)20/5t2005.554.4215457830/5t3006.154.829070118Dmax=290×(1+0.2)+215×(0.058+0.792)=530.75KNDmin=70×(1+0.2)+45×(0.058+0.792)=122.25KNDmax在 A 柱：P4A = Dmax =530.75KN M4A = P4A×e4A =530.75×0.5=265.38KN.m P4B = Dmin =122.25KN M4B = P4B×e4B =122.25×0.5=61.13KN.mDmax在 B 柱：P4B = Dmax =530.75KN M4B = P4B×e4B =530.75×0.5=265.38KN.m P4A = Dmin =122.25KN M4A = P4A×e4A =122.25×0.5=61.13KN.m② 水平荷载横向水平荷载（a=0.1）20/5t 吊车一个轮子横向水平制动力 T20=0.1×(200+78)/4=6.95KN30/5t 吊车一个轮子横向水平制动力 T30=0.1×(300+118)/4=10.45KN当一台 30/5t 吊车作用时：Tmax=10.45×(1+0.2)=12.54KN当一台 30/5t 和 20/5t 吊车共同作用时：Tmax=10.45×(1+0.2)+6.95×（0.792+0.058）=18.45KN 纵向水平荷载不参加横向排架结构内力分析6、风荷载 基本风压 Wo=0.55 KN/m2 q= 6μsμzWo=3.3 KN/m2均布风载q1q2q3q4q5q6q7q8μs0.80.50.80.50.20.60.60.6μz1.061.061.211.211.211.211.211.21qi(KN/m)2.801.753.192.000.802.402.402.40作用长度(m)2.32.31.191.192.672.67方向++++-+++...
