单箱单室薄壁闭合钢箱梁天桥计算书VIP专享

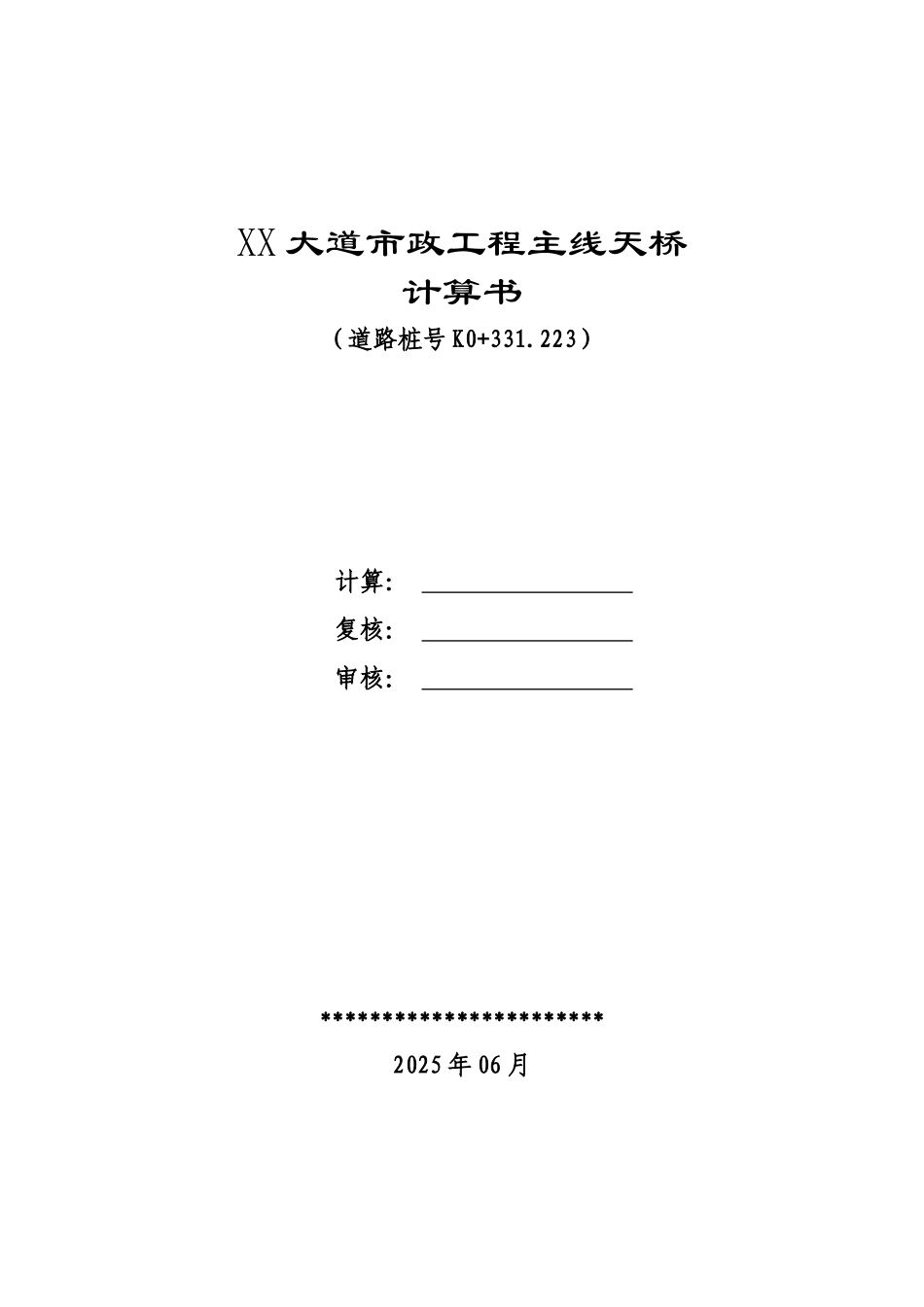

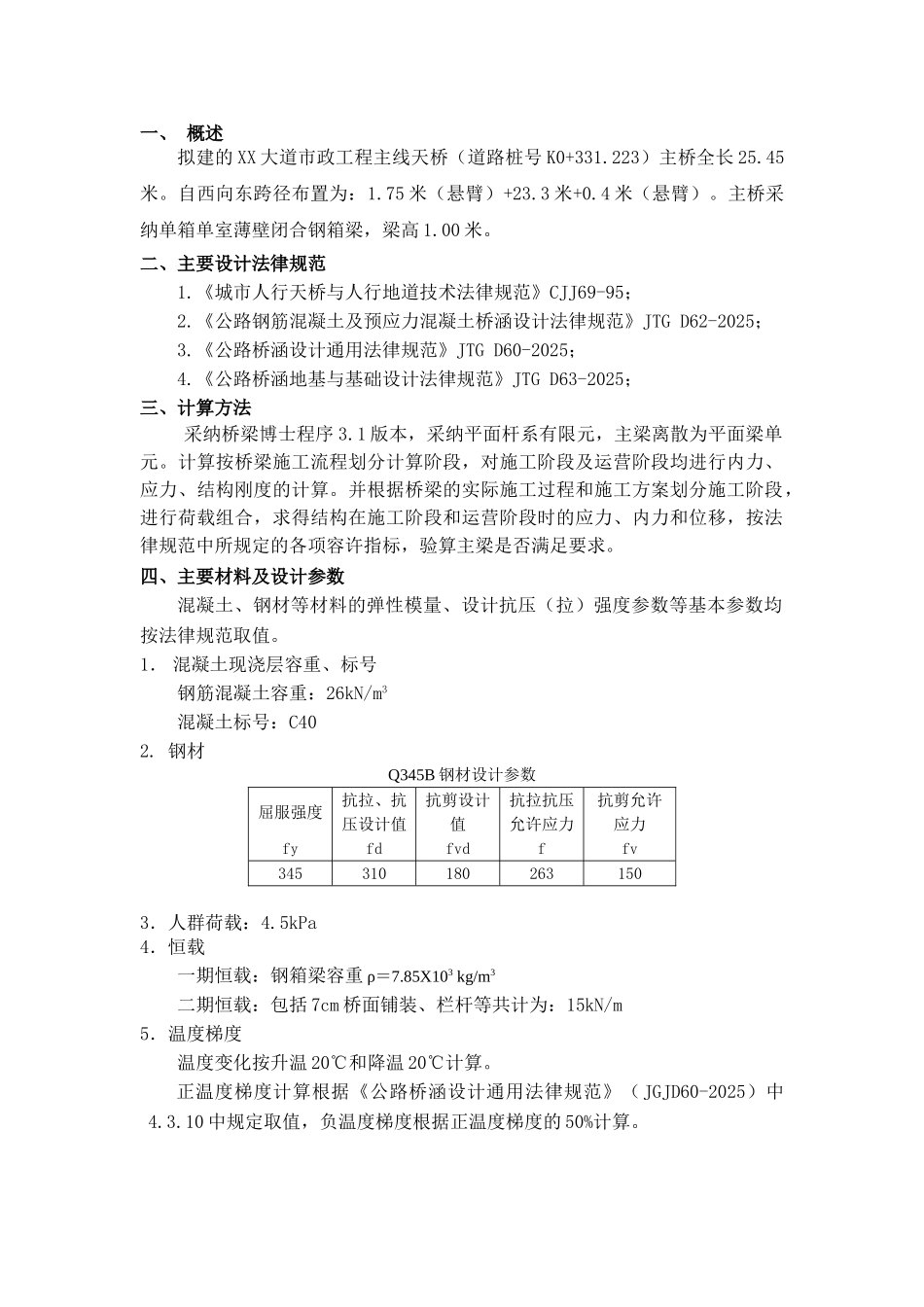

XX 大道市政工程主线天桥计算书（道路桩号 K0+331.223） 计算： 复核： 审核： ***********************2025 年 06 月一、 概述拟建的 XX 大道市政工程主线天桥（道路桩号 K0+331.223）主桥全长 25.45米。自西向东跨径布置为：1.75 米（悬臂）+23.3 米+0.4 米（悬臂）。主桥采纳单箱单室薄壁闭合钢箱梁，梁高 1.00 米。二、主要设计法律规范1.《城市人行天桥与人行地道技术法律规范》CJJ69-95；2.《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTG D62-2025；3.《公路桥涵设计通用法律规范》JTG D60-2025； 4.《公路桥涵地基与基础设计法律规范》JTG D63-2025；三、计算方法采纳桥梁博士程序 3.1 版本，采纳平面杆系有限元，主梁离散为平面梁单元。计算按桥梁施工流程划分计算阶段，对施工阶段及运营阶段均进行内力、应力、结构刚度的计算。并根据桥梁的实际施工过程和施工方案划分施工阶段，进行荷载组合，求得结构在施工阶段和运营阶段时的应力、内力和位移，按法律规范中所规定的各项容许指标，验算主梁是否满足要求。四、主要材料及设计参数混凝土、钢材等材料的弹性模量、设计抗压（拉）强度参数等基本参数均按法律规范取值。1． 混凝土现浇层容重、标号钢筋混凝土容重：26kN/m3 混凝土标号：C402. 钢材Q345B 钢材设计参数屈服强度抗拉、抗压设计值抗剪设计值抗拉抗压允许应力抗剪允许应力fyfdfvdffv345310180263150 3．人群荷载：4.5kPa4．恒载 一期恒载：钢箱梁容重 ρ＝7.85X103 kg/m3 二期恒载：包括 7cm 桥面铺装、栏杆等共计为：15kN/m5．温度梯度温度变化按升温 20℃和降温 20℃计算。正温度梯度计算根据《公路桥涵设计通用法律规范》（JGJD60-2025）中4.3.10 中规定取值，负温度梯度根据正温度梯度的 50%计算。图 1 温度梯度计算简图 其中 T1＝25℃，T2＝6.7℃6. 风载：基本风压 0.75kPa五、验算过程1、荷载组合按钢结构受弯构件进行设计，计算情况包括：标准值组合验算；整体、局部稳定计算。2、计算方法概述根据荷载组合要求验算各项内容是否符合法律规范要求。验算部分主要有：应力、整体稳定、局部稳定、挠度。3、计算模型结构计算、施工模拟分析以设计图纸所示跨度、跨数、断面尺寸及支承形式为基础，主梁中的各横隔板及加劲板采纳集中荷载形式加在相应节点位置，其余有关计算参数和假定以现行国家有关设计法律规范规程为依据。采纳的计算软件是桥梁博士3.0。钢箱梁横断面及...
