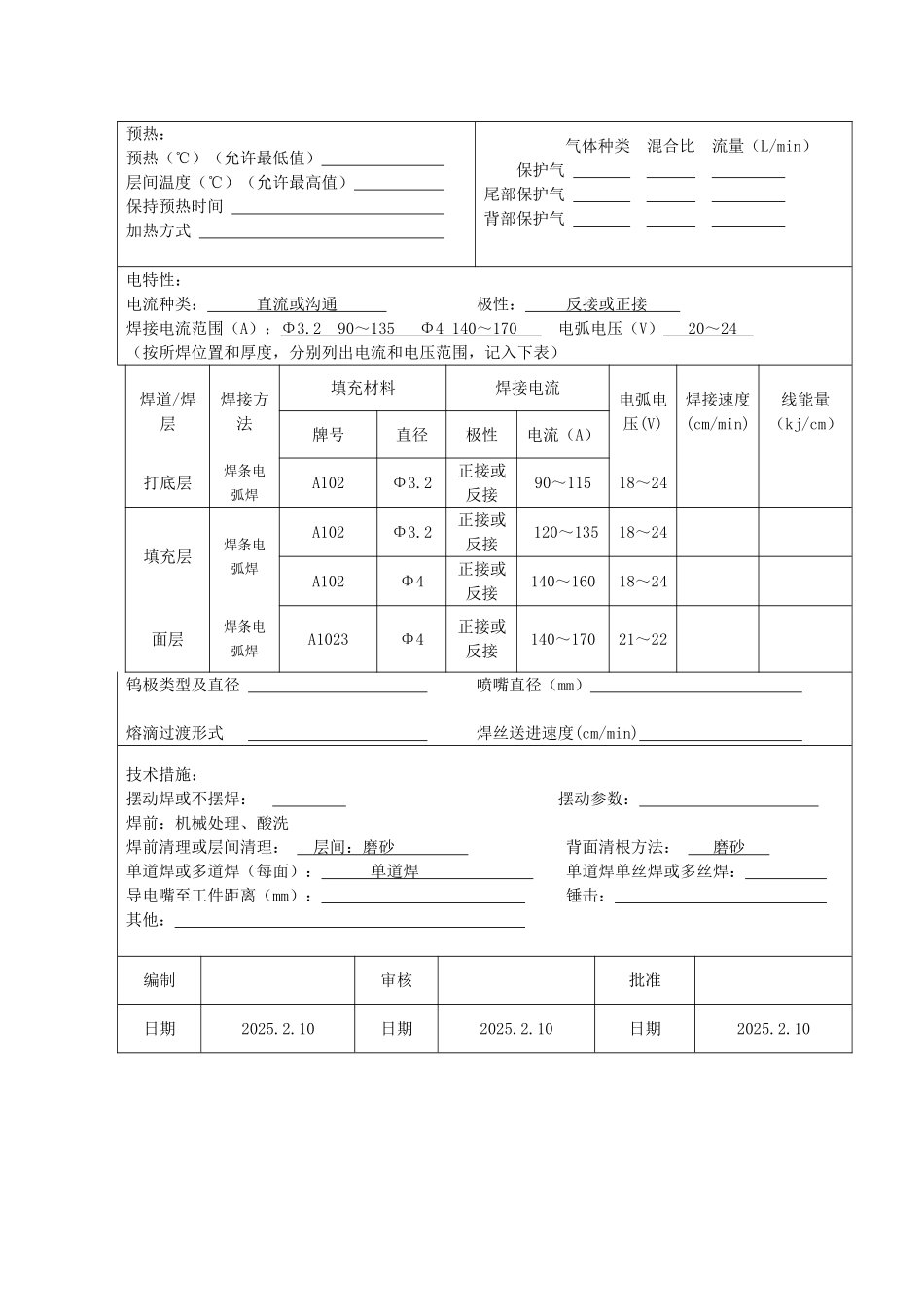

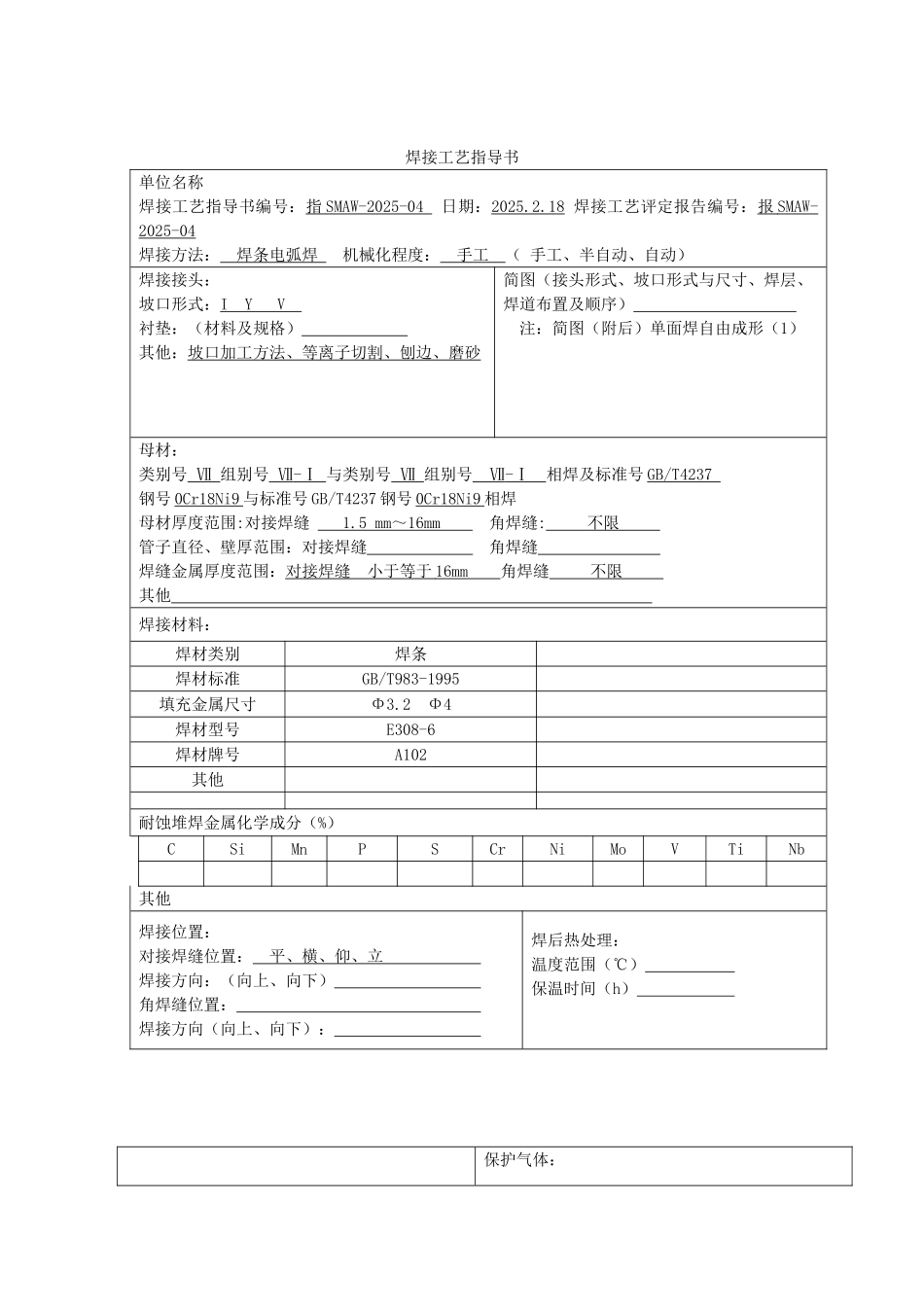

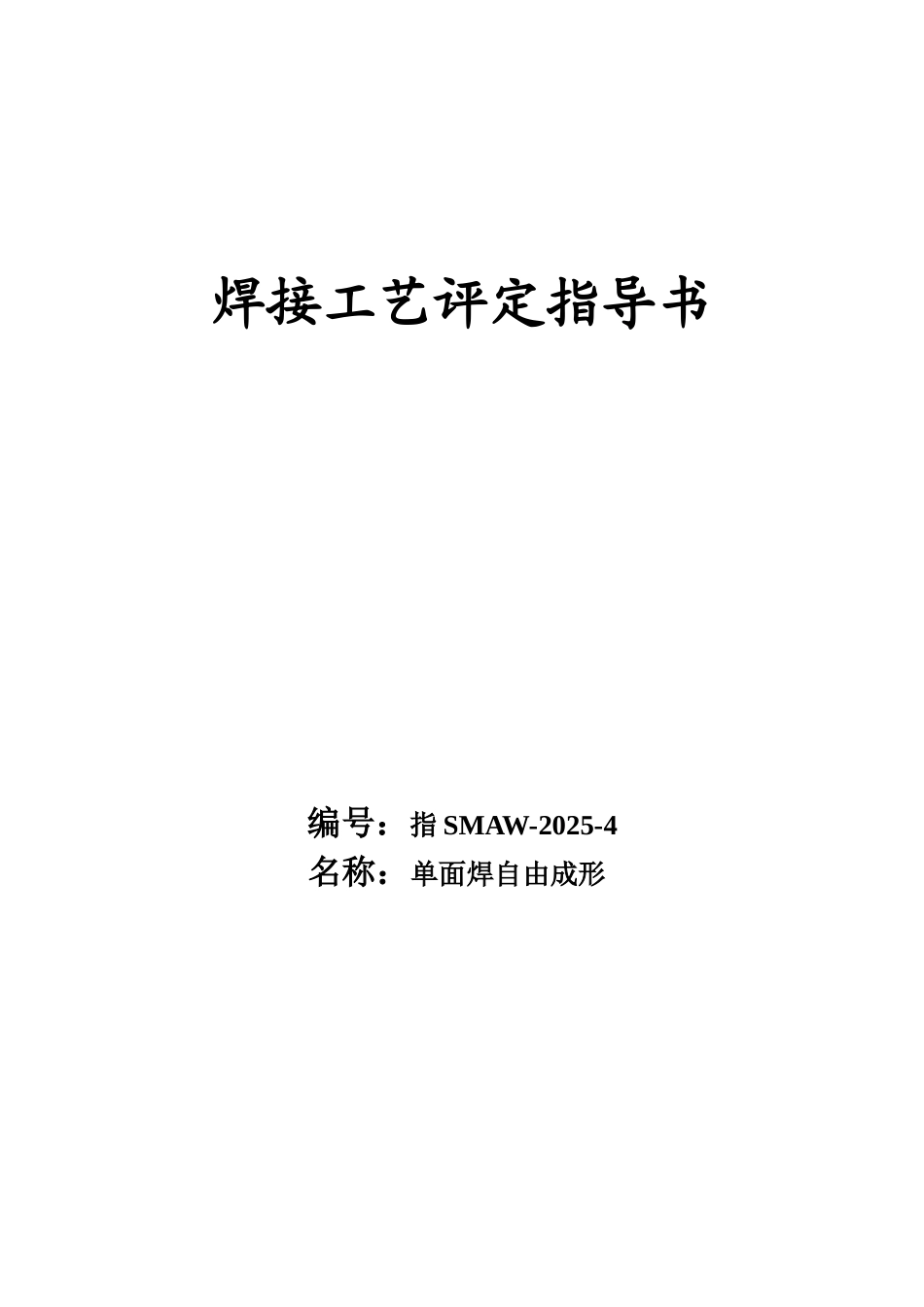

焊接工艺评定指导书编号：指 SMAW-2025-4名称：单面焊自由成形焊接工艺指导书单位名称焊接工艺指导书编号：指 SMAW-2025-04 日期：2025.2.18 焊接工艺评定报告编号：报 SMAW- 2025-04焊接方法： 焊条电弧焊 机械化程度： 手工 （ 手工、半自动、自动）焊接接头：坡口形式：I Y V 衬垫：（材料及规格） 其他：坡口加工方法、等离子切割、刨边、磨砂 简图（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 注：简图（附后）单面焊自由成形（1） 母材：类别号 Ⅶ 组别号 Ⅶ -Ⅰ 与类别号 Ⅶ 组别号 Ⅶ -Ⅰ 相焊及标准号 GB/T4237 钢号 0Cr18Ni9 与标准号 GB/T4237 钢号 0Cr18Ni9 相焊母材厚度范围:对接焊缝 1.5 mm ～ 16mm 角焊缝: 不限 管子直径、壁厚范围：对接焊缝 角焊缝 焊缝金属厚度范围：对接焊缝 小于等于 16mm 角焊缝 不限 其他 焊接材料：焊材类别焊条焊材标准GB/T983-1995填充金属尺寸Φ3.2 Φ4焊材型号E308-6焊材牌号A102其他耐蚀堆焊金属化学成分（%）CSiMnPSCrNiMoVTiNb其他焊接位置：对接焊缝位置： 平、横、仰、立 焊接方向：（向上、向下） 角焊缝位置： 焊接方向（向上、向下）： 焊后热处理：温度范围（℃） 保温时间（h） 保护气体：预热：预热（℃）（允许最低值） 层间温度（℃）（允许最高值） 保持预热时间 加热方式 气体种类 混合比 流量（L/min）保护气 尾部保护气 背部保护气 电特性：电流种类： 直流或沟通 极性： 反接或正接 焊接电流范围（A）：Φ3.2 90 ～ 135 Φ4 140 ～ 170 电弧电压（V） 20 ～ 24 （按所焊位置和厚度，分别列出电流和电压范围，记入下表） 焊道/焊层焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)线能量（kj/cm）牌号直径极性电流（A）打底层焊条电弧焊A102Φ3.2正接或反接90～11518～24填充层焊条电弧焊A102Φ3.2正接或反接120～13518～24A102Φ4正接或反接140～16018～24面层焊条电弧焊A1023Φ4正接或反接140～17021～22钨极类型及直径 喷嘴直径（mm） 熔滴过渡形式 焊丝送进速度(cm/min) 技术措施：摆动焊或不摆焊： 摆动参数： 焊前：机械处理、酸洗焊前清理或层间清理： 层间：磨砂 背面清根方法： 磨砂 单道焊或多道焊（每面）： 单道焊 单道焊单丝焊或多丝焊： 导电嘴至工件距离（mm）： 锤击： 其他： 编制审核批准日期2025.2.10日期2025.2.10日期2025.2.10焊接工艺评...
