南京市某服务楼悬挑工字钢外脚手架施工方案

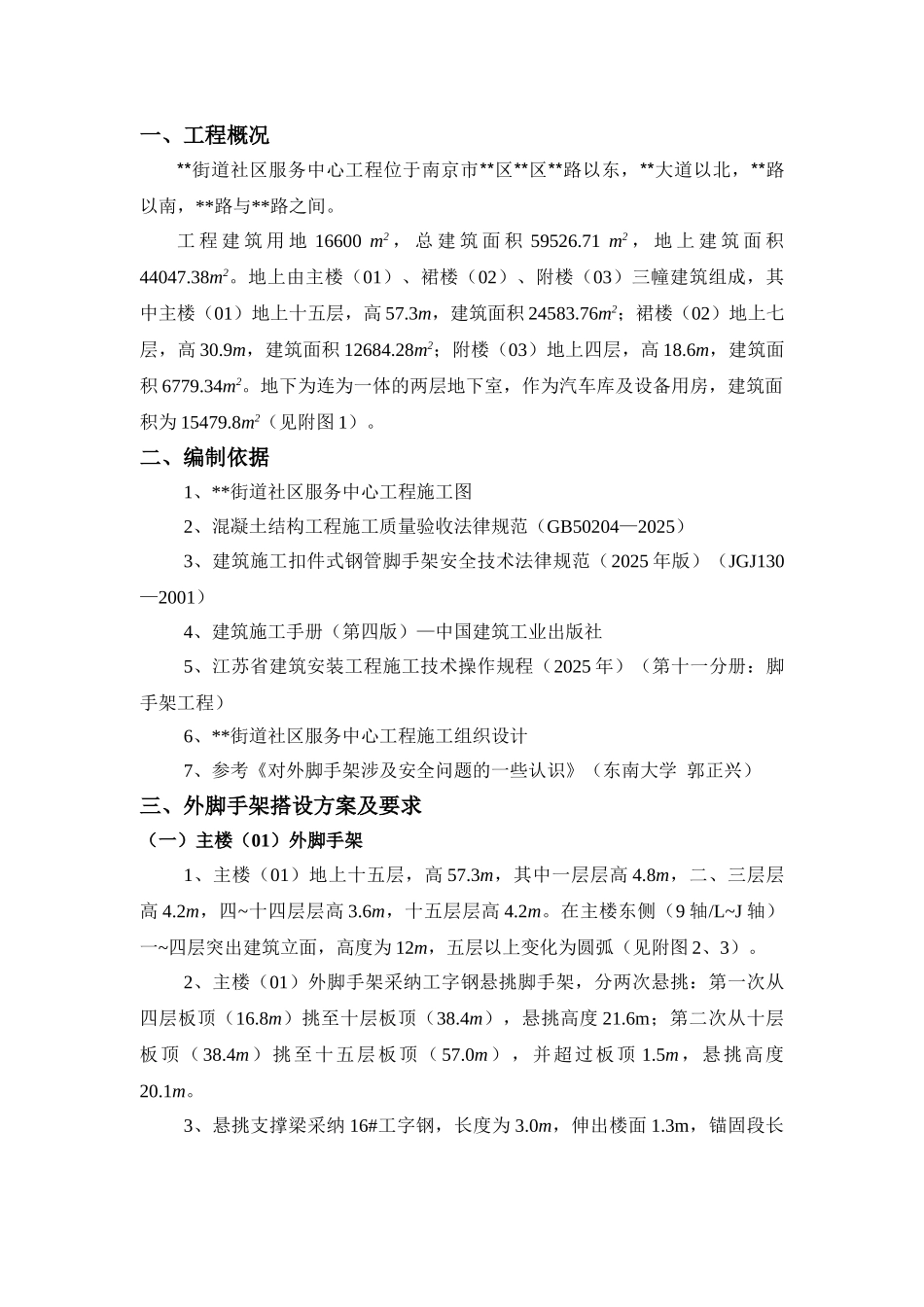

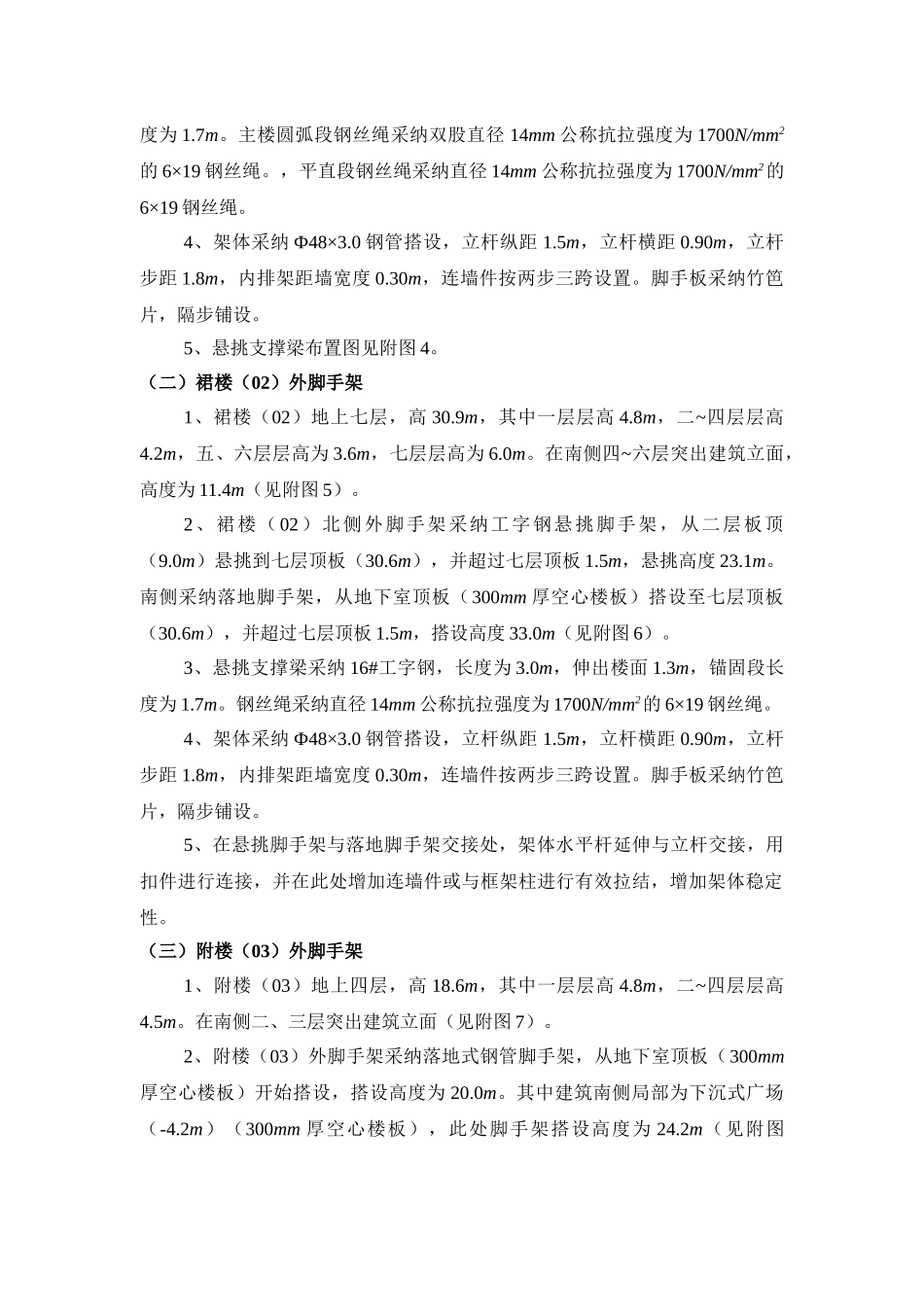

一、工程概况**街道社区服务中心工程位于南京市**区**区**路以东，**大道以北，**路以南，**路与**路之间。工 程 建 筑 用 地 16600 m2 ， 总 建 筑 面 积 59526.71 m2 ， 地 上 建 筑 面 积44047.38m2。地上由主楼（01）、裙楼（02）、附楼（03）三幢建筑组成，其中主楼（01）地上十五层，高 57.3m，建筑面积 24583.76m2；裙楼（02）地上七层，高 30.9m，建筑面积 12684.28m2；附楼（03）地上四层，高 18.6m，建筑面积 6779.34m2。地下为连为一体的两层地下室，作为汽车库及设备用房，建筑面积为 15479.8m2（见附图 1）。二、编制依据1、**街道社区服务中心工程施工图2、混凝土结构工程施工质量验收法律规范（GB50204—2025）3、建筑施工扣件式钢管脚手架安全技术法律规范（2025 年版）（JGJ130—2001）4、建筑施工手册（第四版）—中国建筑工业出版社5、江苏省建筑安装工程施工技术操作规程（2025 年）（第十一分册：脚手架工程）6、**街道社区服务中心工程施工组织设计7、参考《对外脚手架涉及安全问题的一些认识》（东南大学 郭正兴）三、外脚手架搭设方案及要求（一）主楼（01）外脚手架1、主楼（01）地上十五层，高 57.3m，其中一层层高 4.8m，二、三层层高 4.2m，四~十四层层高 3.6m，十五层层高 4.2m。在主楼东侧（9 轴/L~J 轴）一~四层突出建筑立面，高度为 12m，五层以上变化为圆弧（见附图 2、3）。2、主楼（01）外脚手架采纳工字钢悬挑脚手架，分两次悬挑：第一次从四层板顶（16.8m）挑至十层板顶（38.4m），悬挑高度 21.6m；第二次从十层板顶（38.4m）挑至十五层板顶（ 57.0m），并超过板顶 1.5m，悬挑高度20.1m。3、悬挑支撑梁采纳 16#工字钢，长度为 3.0m，伸出楼面 1.3m，锚固段长度为 1.7m。主楼圆弧段钢丝绳采纳双股直径 14mm 公称抗拉强度为 1700N/mm2的 6×19 钢丝绳。，平直段钢丝绳采纳直径 14mm 公称抗拉强度为 1700N/mm2的6×19 钢丝绳。4、架体采纳 Ф48×3.0 钢管搭设，立杆纵距 1.5m，立杆横距 0.90m，立杆步距 1.8m，内排架距墙宽度 0.30m，连墙件按两步三跨设置。脚手板采纳竹笆片，隔步铺设。5、悬挑支撑梁布置图见附图 4。（二）裙楼（02）外脚手架1、裙楼（02）地上七层，高 30.9m，其中一层层高 4.8m，二~四层层高4.2m，五、六层层高为 3.6m，七层层高为 6.0m。在南侧四~六层突出建筑立面，高度为 11.4m（见附图 5）。2、裙楼（02）北侧...
