南宁综合教学楼毕业设计计算书

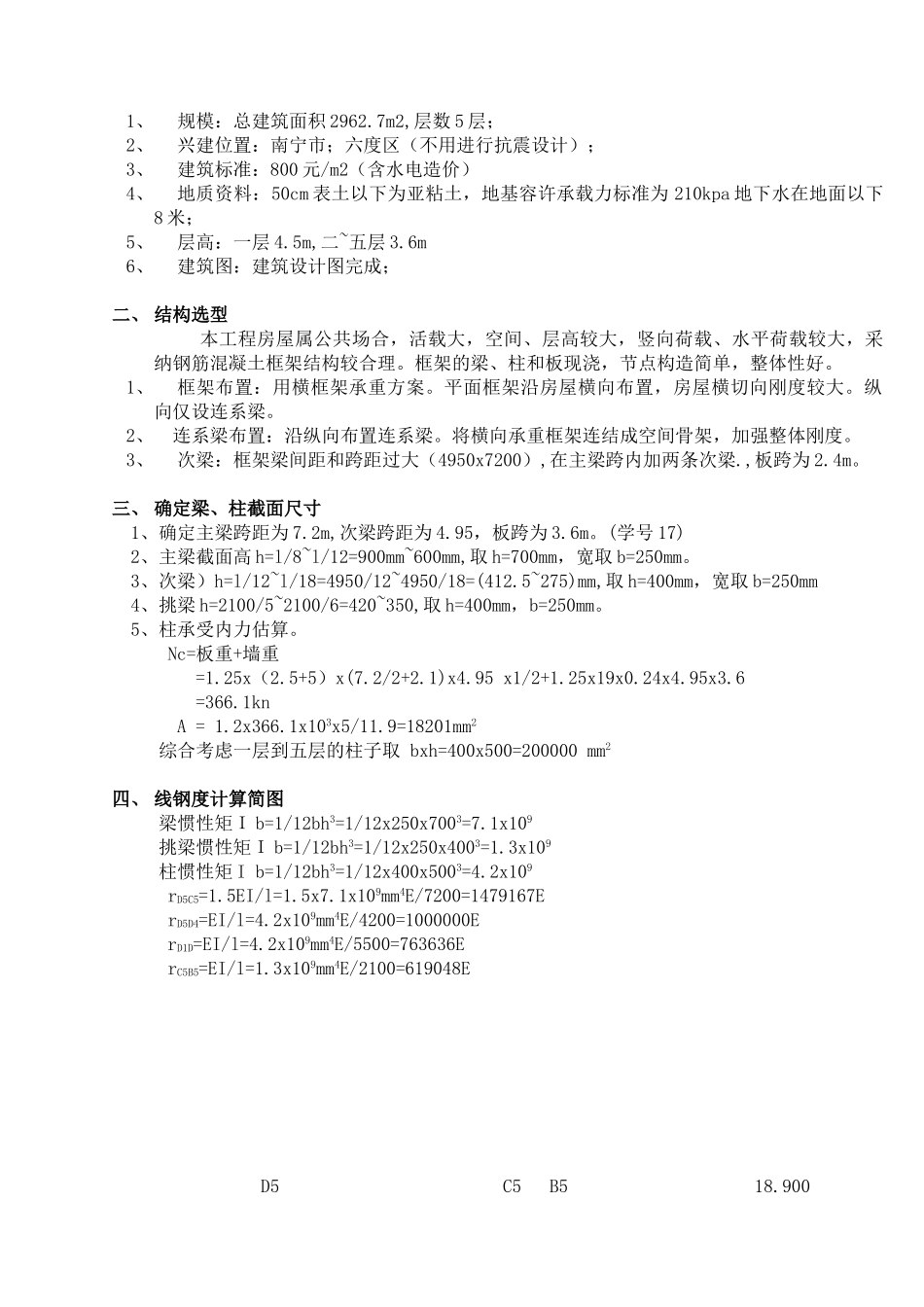

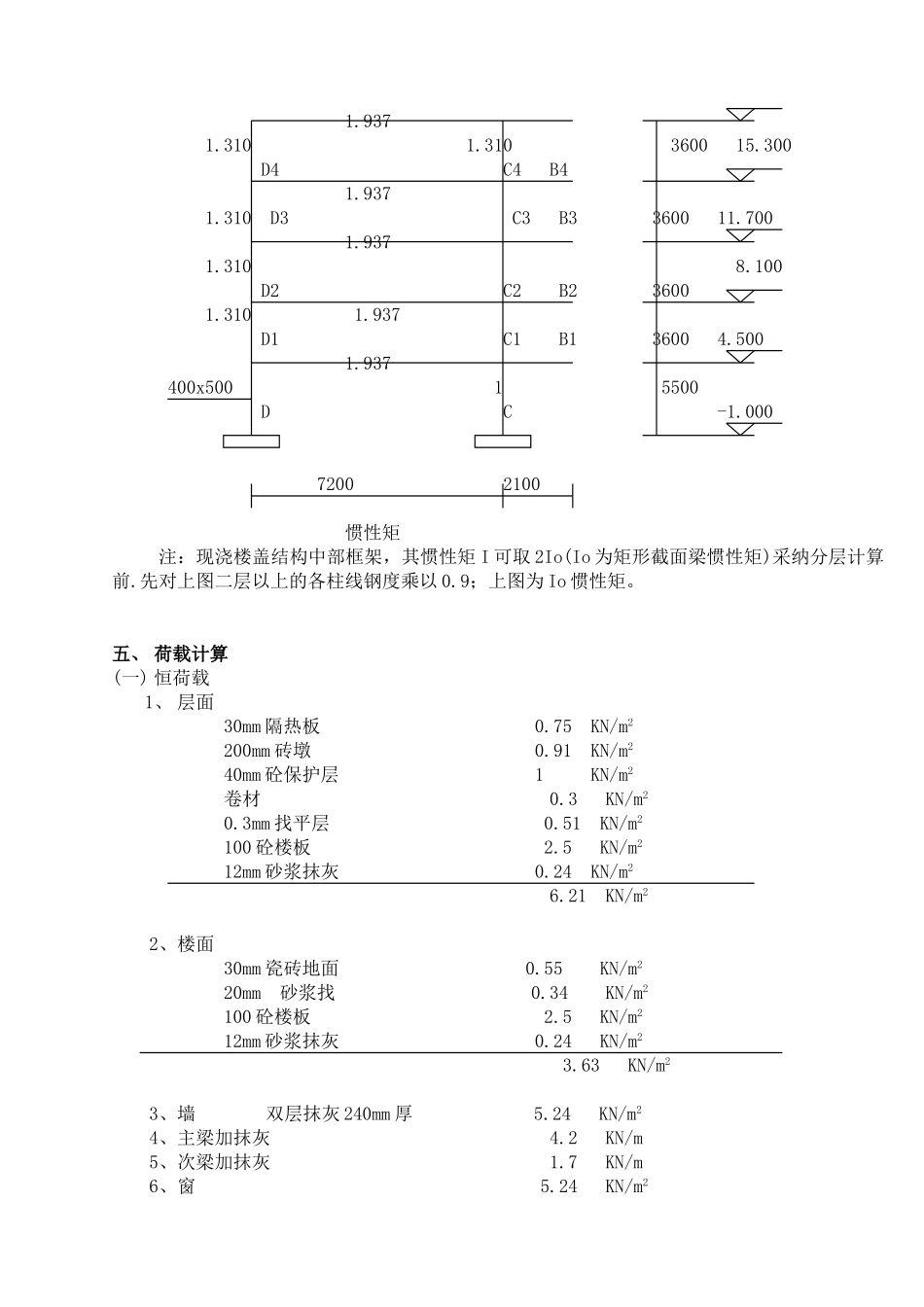

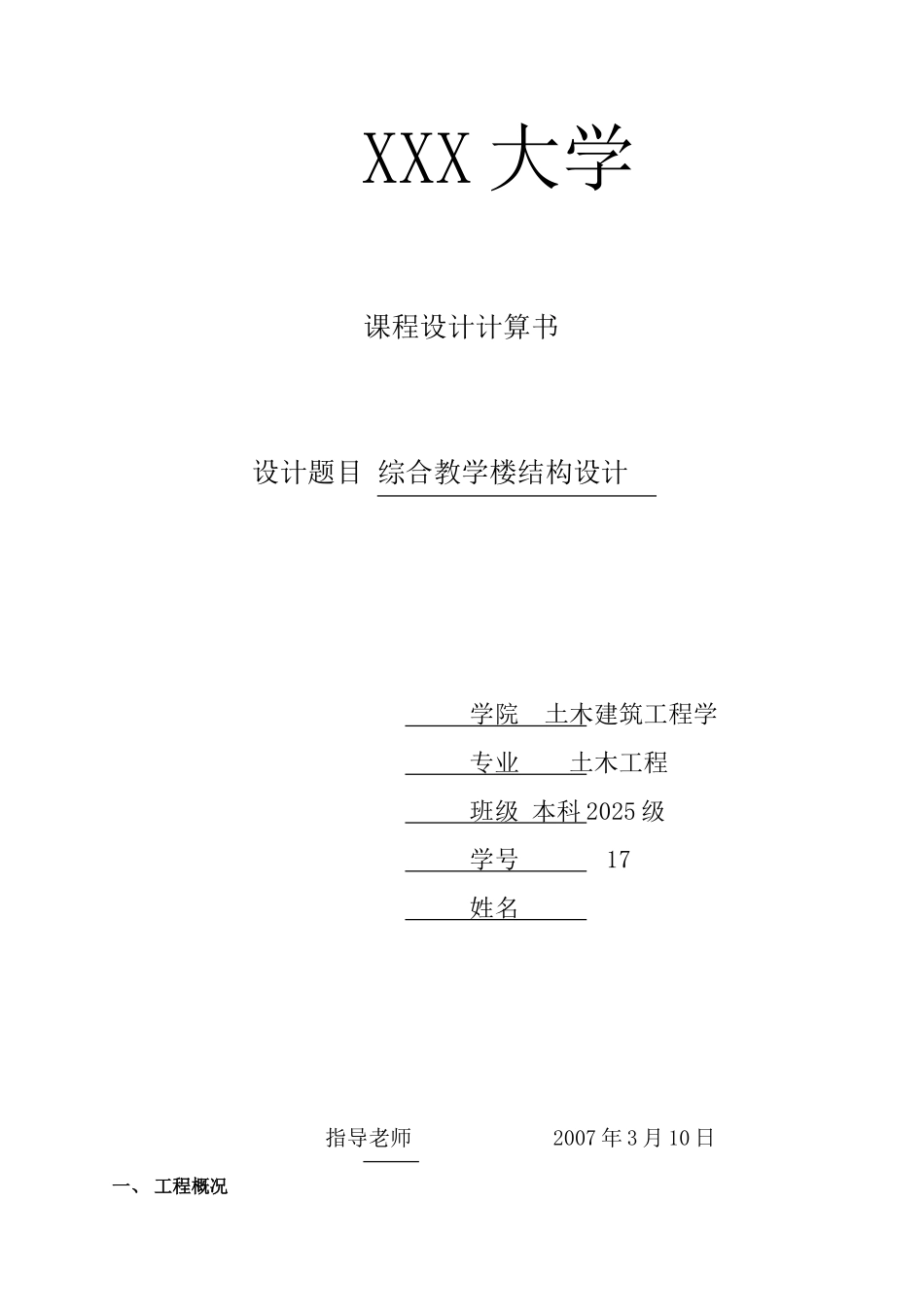

XXX 大学课程设计计算书设计题目 综合教学楼结构设计学院 土木建筑工程学专业 土木工程班级 本科 2025 级学号 17姓名 指导老师 2007 年 3 月 10 日一、 工程概况1、规模：总建筑面积 2962.7m2,层数 5 层；2、兴建位置：南宁市；六度区（不用进行抗震设计）；3、建筑标准：800 元/m2（含水电造价）4、地质资料：50cm 表土以下为亚粘土，地基容许承载力标准为 210kpa 地下水在地面以下8 米；5、层高：一层 4.5m,二~五层 3.6m6、建筑图：建筑设计图完成； 二、 结构选型 本工程房屋属公共场合，活载大，空间、层高较大，竖向荷载、水平荷载较大，采纳钢筋混凝土框架结构较合理。框架的梁、柱和板现浇，节点构造简单，整体性好。1、框架布置：用横框架承重方案。平面框架沿房屋横向布置，房屋横切向刚度较大。纵向仅设连系梁。2、连系梁布置：沿纵向布置连系梁。将横向承重框架连结成空间骨架，加强整体刚度。3、次梁：框架梁间距和跨距过大（4950x7200）,在主梁跨内加两条次梁.,板跨为 2.4m。三、 确定梁、柱截面尺寸1、确定主梁跨距为 7.2m,次梁跨距为 4.95，板跨为 3.6m。(学号 17)2、主梁截面高 h=l/8~l/12=900mm~600mm,取 h=700mm，宽取 b=250mm。3、次梁）h=l/12~l/18=4950/12~4950/18=(412.5~275)mm,取 h=400mm，宽取 b=250mm4、挑梁 h=2100/5~2100/6=420~350,取 h=400mm，b=250mm。 5、柱承受内力估算。 Nc=板重+墙重 =1.25x（2.5+5）x(7.2/2+2.1)x4.95 x1/2+1.25x19x0.24x4.95x3.6 =366.1kn A = 1.2x366.1x103x5/11.9=18201mm2 综合考虑一层到五层的柱子取 bxh=400x500=200000 mm2四、 线钢度计算简图梁惯性矩Ｉ b=1/12bh3=1/12x250x7003=7.1x109挑梁惯性矩Ｉ b=1/12bh3=1/12x250x4003=1.3x109柱惯性矩 I b=1/12bh3=1/12x400x5003=4.2x109rD5C5=1.5EI/l=1.5x7.1x109mm4E/7200=1479167ErD5D4=EI/l=4.2x109mm4E/4200=1000000E rD1D=EI/l=4.2x109mm4E/5500=763636E rC5B5=EI/l=1.3x109mm4E/2100=619048E D5 C5 B5 18.900 1.937 1.310 1.310 3600 15.300 D4 C4 B4 1.937 1.310 D3 C3 B3 3600 11.700 1.937 1.310 8.100 D2 C2 B2 3600 1.310 1.937 D1 C1 B1 3600 4.500 1.937 400x500 1 5500 D C -1.000 7200 2100 惯性矩注：现浇楼盖结构中部框架，其惯性矩 I 可取 2Io(Io 为矩形截面梁惯性矩)采纳分层计算前.先对上图二层以上的各...
