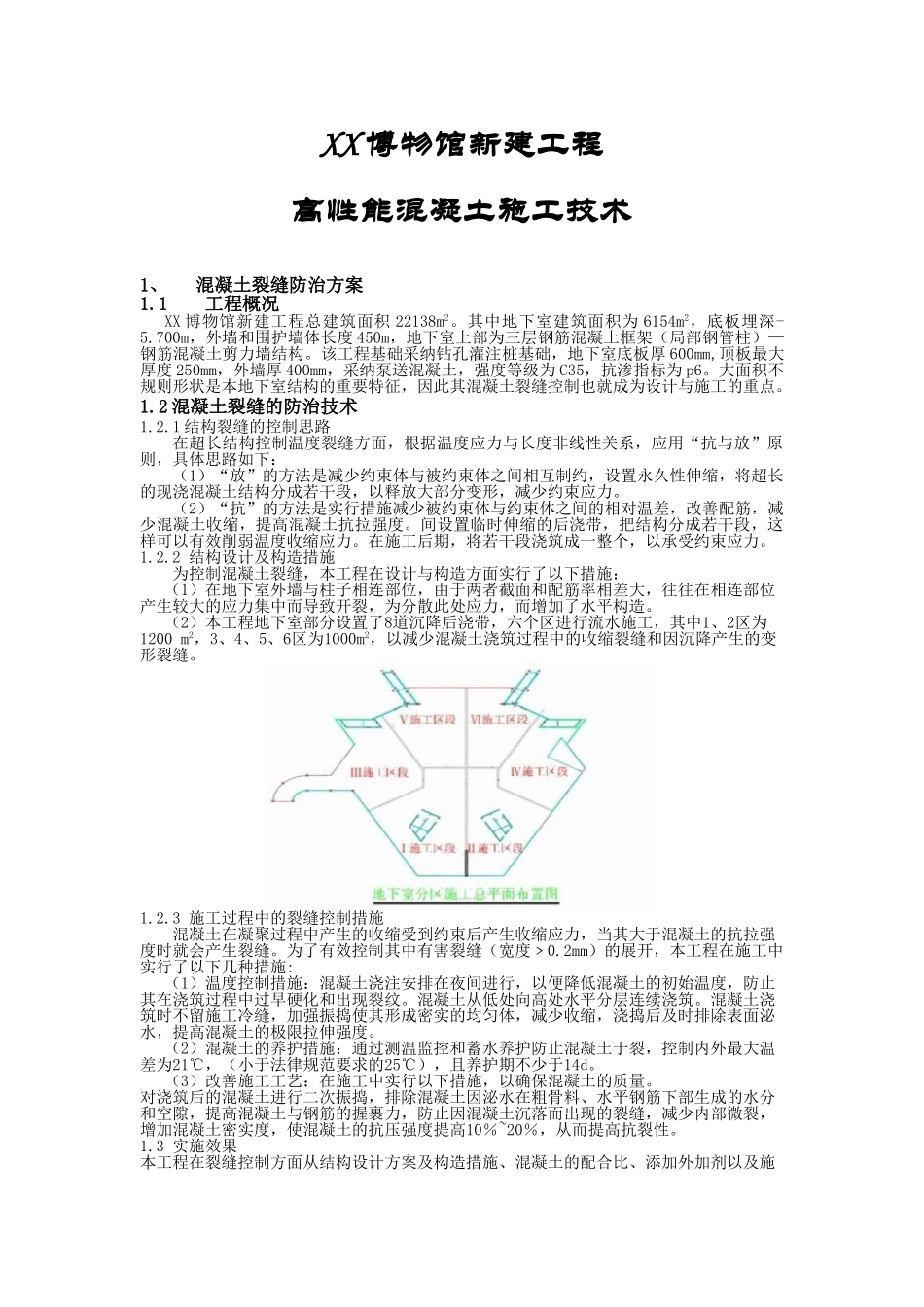

博物馆工程高性能混凝土施工技术总结

XX 博物馆新建工程高性能混凝土施工技术1、混凝土裂缝防治方案1.1 工程概况XX 博物馆新建工程总建筑面积 22138m2。其中地下室建筑面积为 6154m2，底板埋深-5.700m，外墙和围护墙体长度 450m，地下室上部为三层钢筋混凝土框架（局部钢管柱）—钢筋混凝土剪力墙结构。该工程基础采纳钻孔灌注桩基础，地下室底板厚 600mm,顶板最大厚度 250mm，外墙厚 400mm，采纳泵送混凝土，强度等级为 C35，抗渗指标为 p6。大面积不规则形状是本地下室结构的重要特征，因此其混凝土裂缝控制也就成为设计与施工的重点。1.2 混凝土裂缝的防治技术1.2.1 结构裂缝的控制思路在超长结构控制温度裂缝方面，根据温度应力与长度非线性关系，应用“抗与放”原则，具体思路如下：（1）“放”的方法是减少约束体与被约束体之间相互制约，设置永久性伸缩，将超长的现浇混凝土结构分成若干段，以释放大部分变形，减少约束应力。（2）“抗”的方法是实行措施减少被约束体与约束体之间的相对温差，改善配筋，减少混凝土收缩，提高混凝土抗拉强度。间设置临时伸缩的后浇带，把结构分成若干段，这样可以有效削弱温度收缩应力。在施工后期，将若干段浇筑成一整个，以承受约束应力。1.2.2 结构设计及构造措施为控制混凝土裂缝，本工程在设计与构造方面实行了以下措施：（1）在地下室外墙与柱子相连部位，由于两者截面和配筋率相差大，往往在相连部位产生较大的应力集中而导致开裂，为分散此处应力，而增加了水平构造。（2）本工程地下室部分设置了8道沉降后浇带，六个区进行流水施工，其中1、2区为1200 m2，3、4、5、6区为1000m2，以减少混凝土浇筑过程中的收缩裂缝和因沉降产生的变形裂缝。1.2.3 施工过程中的裂缝控制措施混凝土在凝聚过程中产生的收缩受到约束后产生收缩应力，当其大于混凝土的抗拉强度时就会产生裂缝。为了有效控制其中有害裂缝（宽度﹥0.2mm）的展开，本工程在施工中实行了以下几种措施:（1）温度控制措施：混凝土浇注安排在夜间进行，以便降低混凝土的初始温度，防止其在浇筑过程中过早硬化和出现裂纹。混凝土从低处向高处水平分层连续浇筑。混凝土浇筑时不留施工冷缝，加强振捣使其形成密实的均匀体，减少收缩，浇捣后及时排除表面泌水，提高混凝土的极限拉伸强度。（2）混凝土的养护措施：通过测温监控和蓄水养护防止混凝土于裂，控制内外最大温差为21℃，（小于法律规范要求的25℃），且养护期不少于14d。（3）改善施工工艺：在施工中实行以下...
