博物馆工程椭圆斜切形大厅施工方案

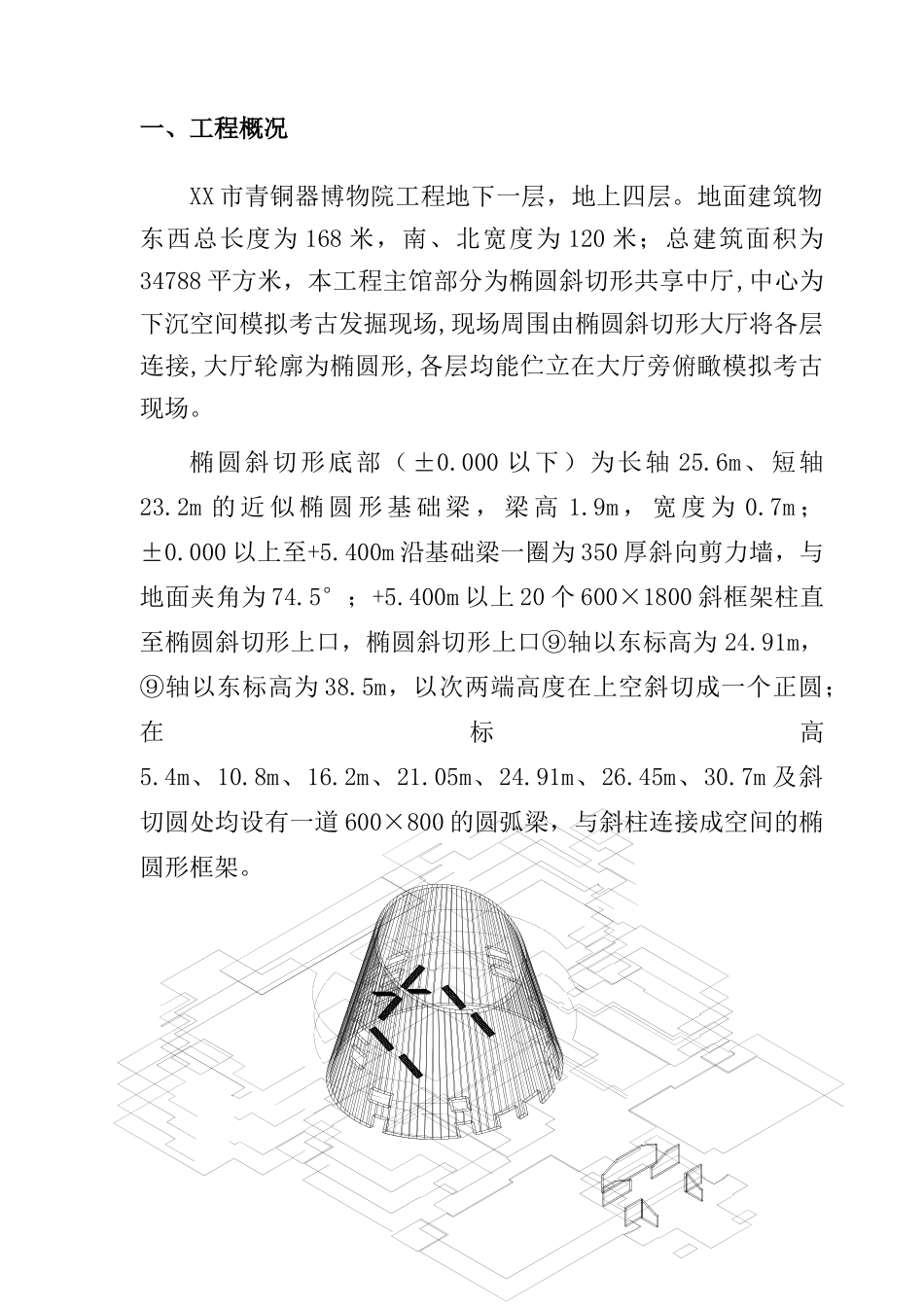

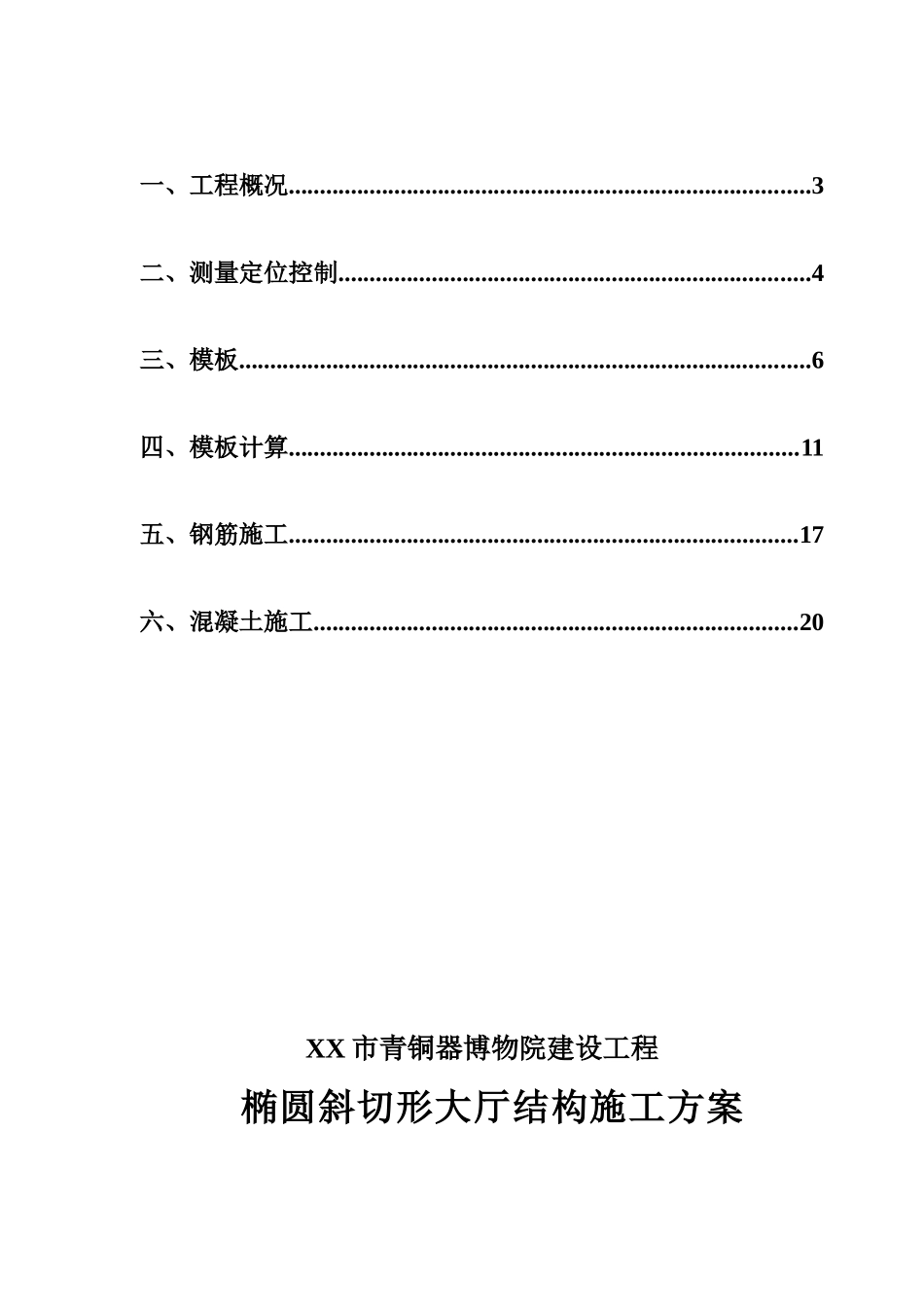

BSCECXX 市第二建筑工程有限责任公司文件编号文件名称椭圆斜切形大厅结构施工方案生效日期XX 市青铜器博物院建设工程 椭圆斜切形大厅结构施工方案目 录一、工程概况....................................................................................3二、测量定位控制............................................................................4三、模板............................................................................................6四、模板计算..................................................................................11五、钢筋施工..................................................................................17六、混凝土施工..............................................................................20XX 市青铜器博物院建设工程 椭圆斜切形大厅结构施工方案一、工程概况XX 市青铜器博物院工程地下一层，地上四层。地面建筑物东西总长度为 168 米，南、北宽度为 120 米；总建筑面积为34788 平方米，本工程主馆部分为椭圆斜切形共享中厅,中心为下沉空间模拟考古发掘现场,现场周围由椭圆斜切形大厅将各层连接,大厅轮廓为椭圆形,各层均能伫立在大厅旁俯瞰模拟考古现场。椭圆斜切形底部（±0.000 以下）为长轴 25.6m、短轴23.2m 的 近 似 椭 圆 形 基 础 梁 ， 梁 高 1.9m ， 宽 度 为 0.7m ；±0.000 以上至+5.400m 沿基础梁一圈为 350 厚斜向剪力墙，与地面夹角为 74.5°；+5.400m 以上 20 个 600×1800 斜框架柱直至椭圆斜切形上口，椭圆斜切形上口⑨轴以东标高为 24.91m，⑨轴以东标高为 38.5m，以次两端高度在上空斜切成一个正圆；在标高5.4m、10.8m、16.2m、21.05m、24.91m、26.45m、30.7m 及斜切圆处均设有一道 600×800 的圆弧梁，与斜柱连接成空间的椭圆形框架。二、测量定位控制椭圆斜切形施工测量放线之前，除了检查好所有使用的测量仪器及工具外，还将做好以下准备工作。1．熟悉和核对设计图中的各部位尺寸关系；2．制定各细部的放样方案；3．准备好放样数据。主轴线的控制、主轴线的竖向传递、高程的控制、高程的传递等常规施工方法不在赘述。椭圆斜切形在每层平面上为近似椭圆形，所以没有提供椭圆方程，在计算时要根据设计院给出的各层曲线利用 AutoCAD软件进行辅助放样计算。1、基础放样时根据⑨轴与轴相交点定...
