卸料平台搭设方案(I16工字钢)

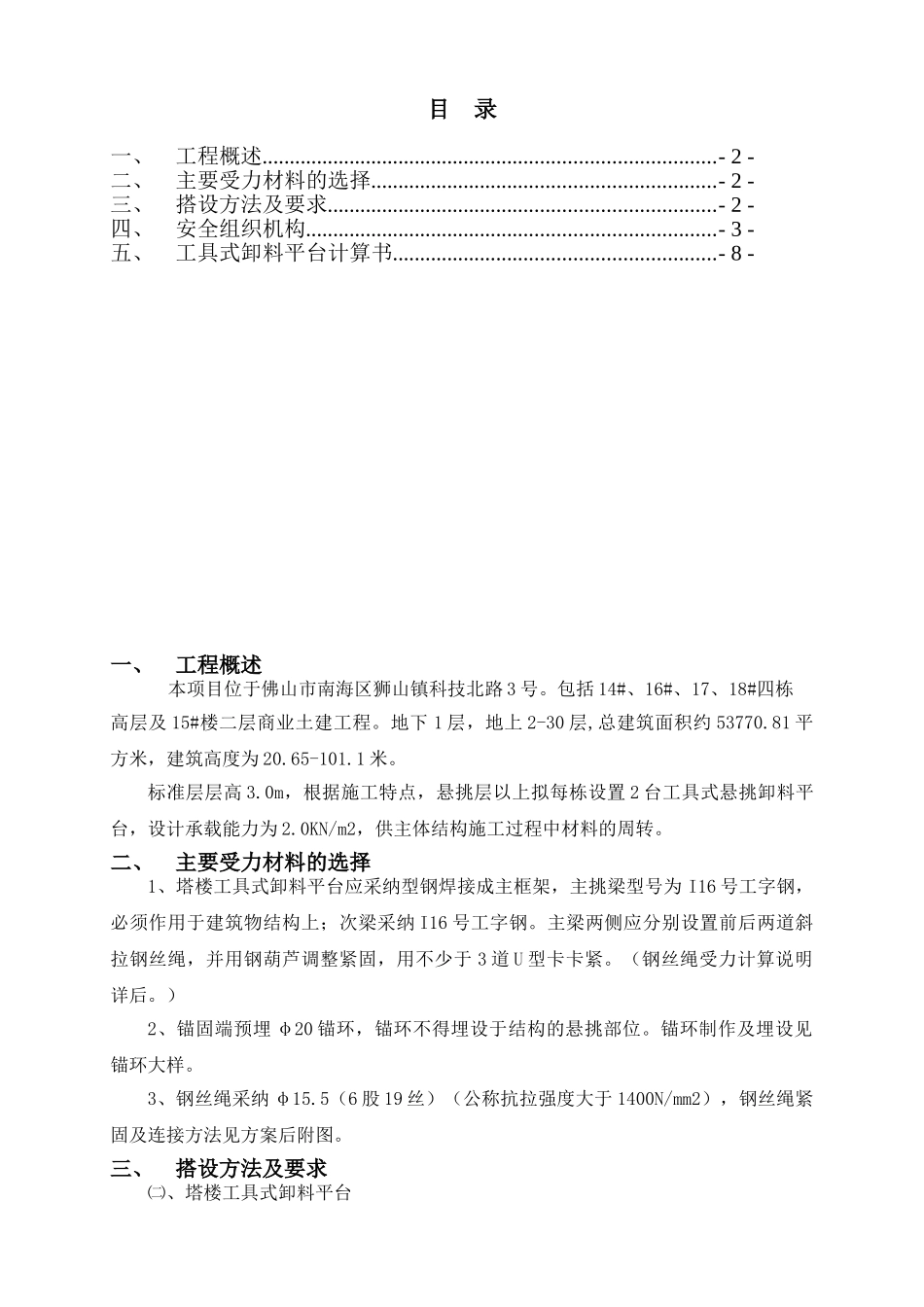

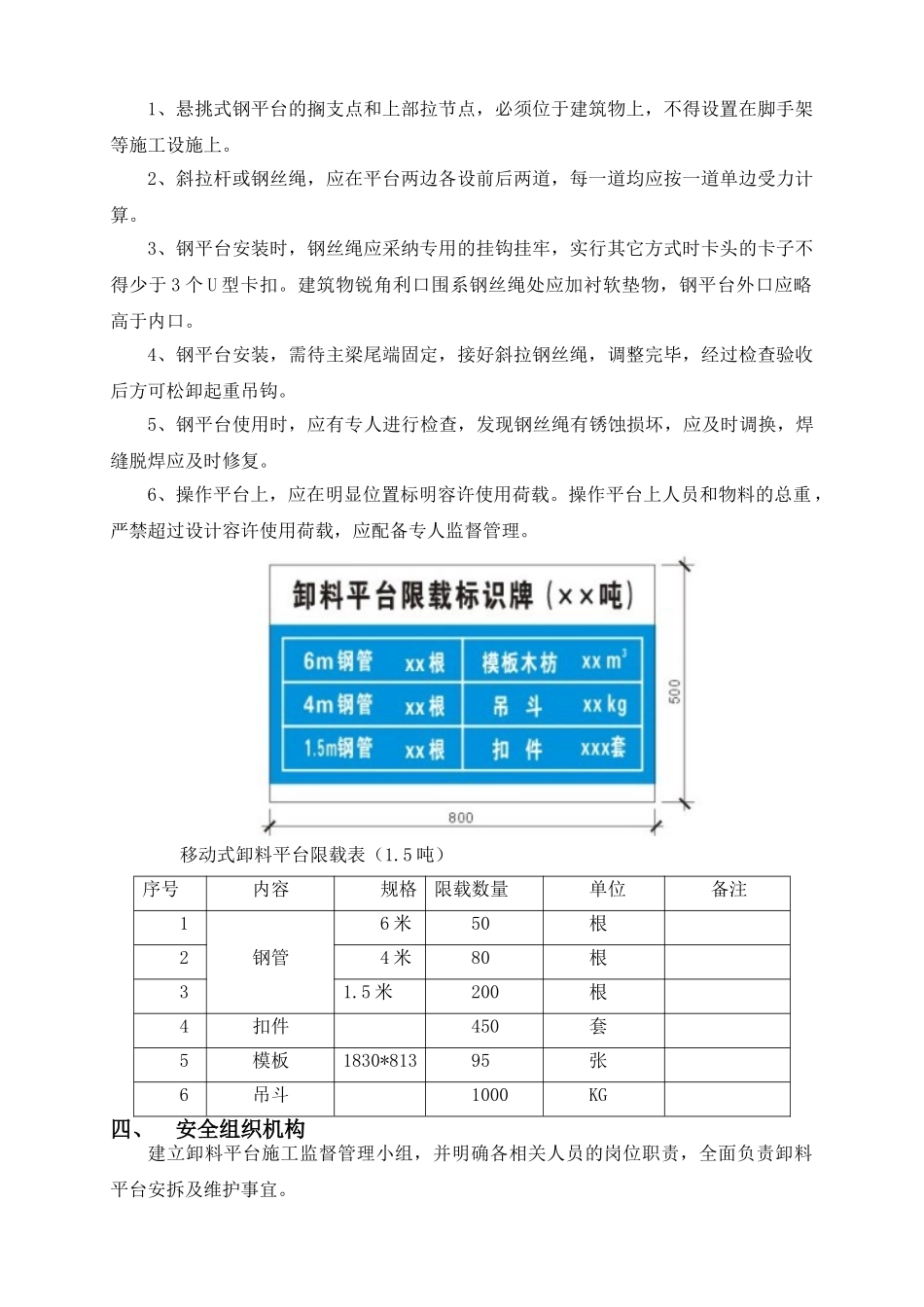

目 录一、工程概述...................................................................................- 2 -二、主要受力材料的选择...............................................................- 2 -三、搭设方法及要求.......................................................................- 2 -四、安全组织机构...........................................................................- 3 -五、 工具式卸料平台计算书...........................................................- 8 -一、工程概述本项目位于佛山市南海区狮山镇科技北路 3 号。包括 14#、16#、17、18#四栋高层及 15#楼二层商业土建工程。地下 1 层，地上 2-30 层,总建筑面积约 53770.81 平方米，建筑高度为 20.65-101.1 米。标准层层高 3.0m，根据施工特点，悬挑层以上拟每栋设置 2 台工具式悬挑卸料平台，设计承载能力为 2.0KN/m2，供主体结构施工过程中材料的周转。二、主要受力材料的选择1、塔楼工具式卸料平台应采纳型钢焊接成主框架，主挑梁型号为 I16 号工字钢，必须作用于建筑物结构上；次梁采纳 I16 号工字钢。主梁两侧应分别设置前后两道斜拉钢丝绳，并用钢葫芦调整紧固，用不少于 3 道 U 型卡卡紧。（钢丝绳受力计算说明详后。）2、锚固端预埋 φ20 锚环，锚环不得埋设于结构的悬挑部位。锚环制作及埋设见锚环大样。3、钢丝绳采纳 φ15.5（6 股 19 丝）（公称抗拉强度大于 1400N/mm2），钢丝绳紧固及连接方法见方案后附图。三、搭设方法及要求㈡、塔楼工具式卸料平台1、悬挑式钢平台的搁支点和上部拉节点，必须位于建筑物上，不得设置在脚手架等施工设施上。2、斜拉杆或钢丝绳，应在平台两边各设前后两道，每一道均应按一道单边受力计算。3、钢平台安装时，钢丝绳应采纳专用的挂钩挂牢，实行其它方式时卡头的卡子不得少于 3 个 U 型卡扣。建筑物锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。4、钢平台安装，需待主梁尾端固定，接好斜拉钢丝绳，调整完毕，经过检查验收后方可松卸起重吊钩。5、钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏，应及时调换，焊缝脱焊应及时修复。6、操作平台上，应在明显位置标明容许使用荷载。操作平台上人员和物料的总重，严禁超过设计容许使用荷载，应配备专人监督管理。移动式卸料平台限载表（1.5 吨）序号内容规格限载数量单位备注1...
