厂房空调通风系统施工方案

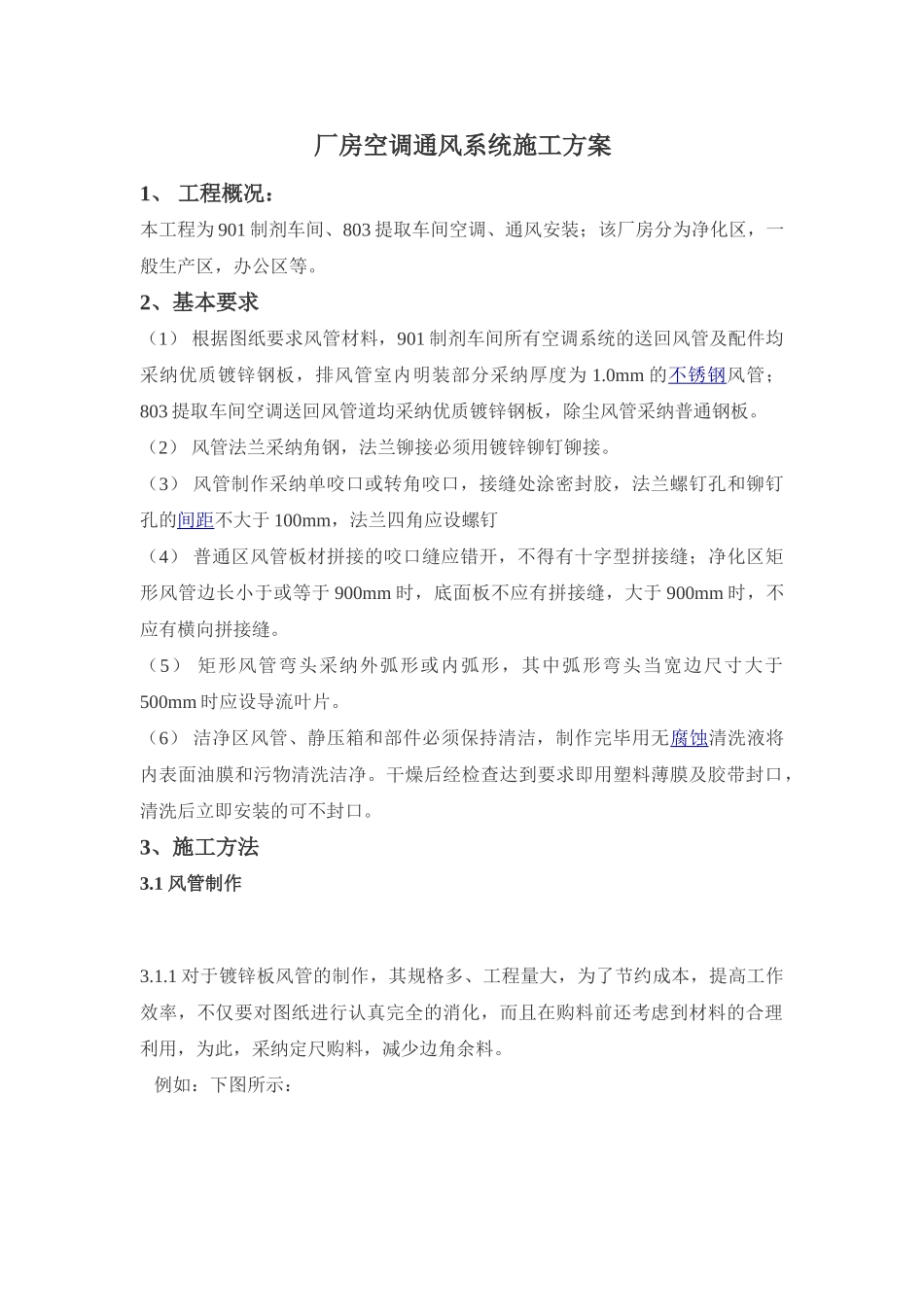

厂房空调通风系统施工方案1、 工程概况：本工程为 901 制剂车间、803 提取车间空调、通风安装；该厂房分为净化区，一般生产区，办公区等。 2、基本要求（1） 根据图纸要求风管材料，901 制剂车间所有空调系统的送回风管及配件均采纳优质镀锌钢板，排风管室内明装部分采纳厚度为 1.0mm 的不锈钢风管；803 提取车间空调送回风管道均采纳优质镀锌钢板，除尘风管采纳普通钢板。（2） 风管法兰采纳角钢，法兰铆接必须用镀锌铆钉铆接。 （3） 风管制作采纳单咬口或转角咬口，接缝处涂密封胶，法兰螺钉孔和铆钉孔的间距不大于 100mm，法兰四角应设螺钉（4） 普通区风管板材拼接的咬口缝应错开，不得有十字型拼接缝；净化区矩形风管边长小于或等于 900mm 时，底面板不应有拼接缝，大于 900mm 时，不应有横向拼接缝。（5） 矩形风管弯头采纳外弧形或内弧形，其中弧形弯头当宽边尺寸大于500mm 时应设导流叶片。（6） 洁净区风管、静压箱和部件必须保持清洁，制作完毕用无腐蚀清洗液将内表面油膜和污物清洗洁净。干燥后经检查达到要求即用塑料薄膜及胶带封口，清洗后立即安装的可不封口。3、施工方法3.1 风管制作 3.1.1 对于镀锌板风管的制作，其规格多、工程量大，为了节约成本，提高工作效率，不仅要对图纸进行认真完全的消化，而且在购料前还考虑到材料的合理利用，为此，采纳定尺购料，减少边角余料。 例如：下图所示：3.1.2 制作的风管的截面尺寸为长×宽×高=L×a×b,板材的定尺公式 为：L×B= L×[2（a+b）-(8δ+4χ)+4y]式中：L 为定尺板长度，B 为宽度，δ 为板厚，χ 为风管负偏差，y 为风管咬口宽度。3.1.3 定尺板料完成后，便可进行风管的成型制作,先将板料在咬口机上折边,然后再划线进行折方, 最后合缝成型。风管壁厚小于 1.2mm、截面大边尺寸小于1.5 米的，均采纳一条合缝，联合角咬口。单节风管在上法兰之前，必须检查截面尺寸，防止风管的扭曲，以及组对后风管的整体扭曲。风管法兰之间的联接，对于镀锌板风管，采纳翻边铆接，如下图所示：3.1.4 风管的翻边宽度应为 6～9mm,不允许超过联接螺栓孔，铆钉必须用镀锌铆钉，铆钉间距 100~150mm，风管法兰应保证平行，且垂直风管的轴线，风管翻边应平整，有裂缝的地方应涂密封胶。3.1.5 为避开矩形风管变形和减少系统运行时管壁振动而产生噪声需进行风管加固，当矩形风管大边长≥630mm 时、保温风管大边长≥800mm 时、风管长度大于 1250mm 时，均应...
