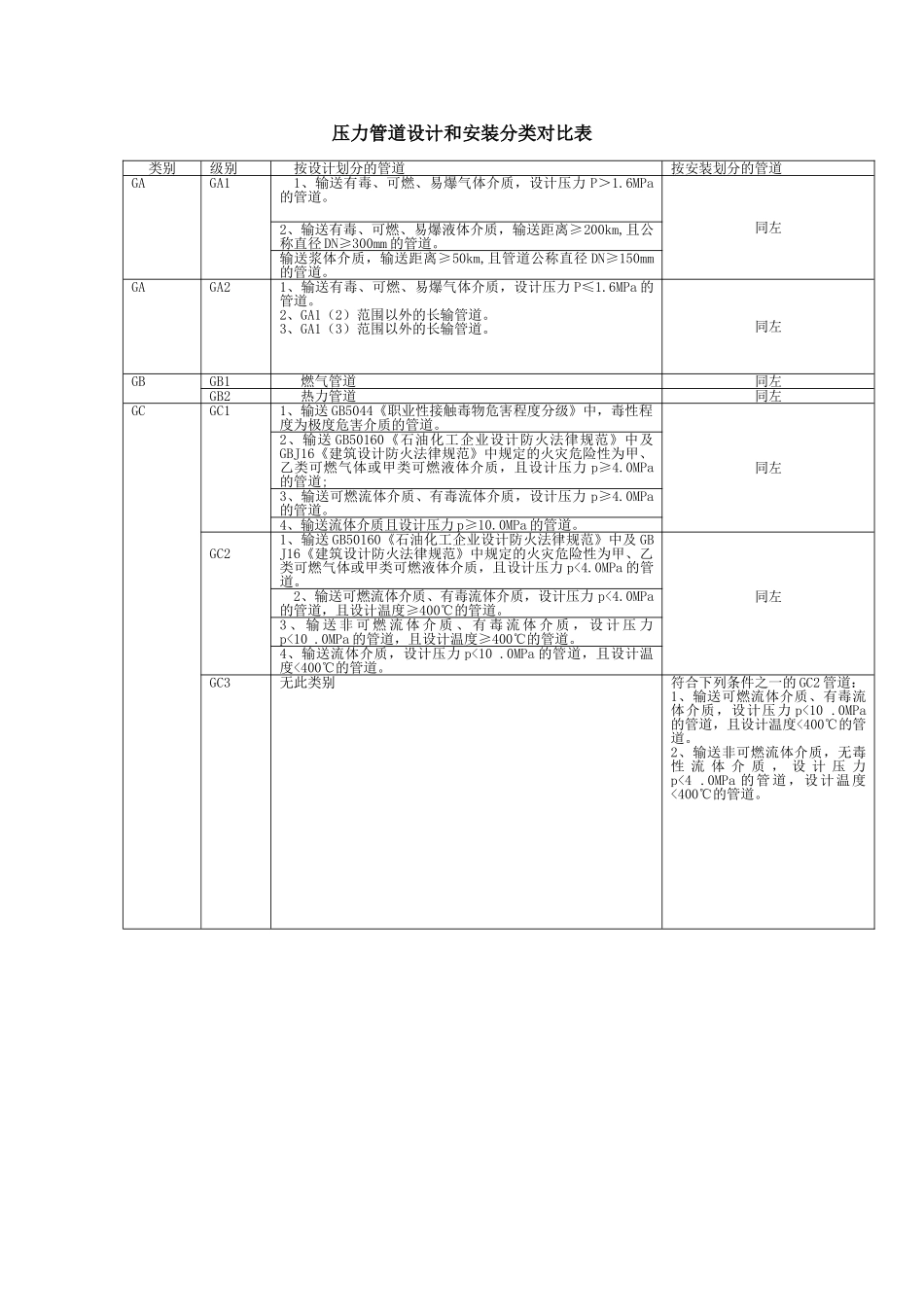

压力管道设计和安装分类对比表

压力管道设计和安装分类对比表类别级别 按设计划分的管道按安装划分的管道GA GA1 1、输送有毒、可燃、易爆气体介质，设计压力 P＞1.6MPa的管道。同左2、输送有毒、可燃、易爆液体介质，输送距离≥200km,且公称直径 DN≥300mm 的管道。输送浆体介质，输送距离≥50km,且管道公称直径 DN≥150mm的管道。 GA GA2 1、输送有毒、可燃、易爆气体介质，设计压力 P≤1.6MPa 的管道。2、GA1（2）范围以外的长输管道。3、GA1（3）范围以外的长输管道。 同左GB GB1 燃气管道 同左GB2 热力管道 同左GC GC1 1、输送 GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道。同左2、输送 GB50160《石油化工企业设计防火法律规范》中及GBJ16《建筑设计防火法律规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质，且设计压力 p≥4.0MPa的管道;3、输送可燃流体介质、有毒流体介质，设计压力 p≥4.0MPa的管道。4、输送流体介质且设计压力 p≥10.0MPa 的管道。 GC2 1、输送 GB50160《石油化工企业设计防火法律规范》中及 GB J16《建筑设计防火法律规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质，且设计压力 p<4.0MPa 的管道。同左 2、输送可燃流体介质、有毒流体介质，设计压力 p<4.0MPa的管道，且设计温度≥400℃的管道。3 、 输 送 非 可 燃 流 体 介 质 、 有 毒 流 体 介 质 ， 设 计 压 力p<10 .0MPa 的管道，且设计温度≥400℃的管道。4、输送流体介质，设计压力 p<10 .0MPa 的管道，且设计温度<400℃的管道。 GC3 无此类别符合下列条件之一的 GC2 管道：1、输送可燃流体介质、有毒流体介质，设计压力 p<10 .0MPa的管道，且设计温度<400℃的管道。2、输送非可燃流体介质，无毒性 流 体 介 质 ， 设 计 压 力p<4 .0MPa 的管道，设计温度<400℃的管道。
