压缩空气管道施工方案

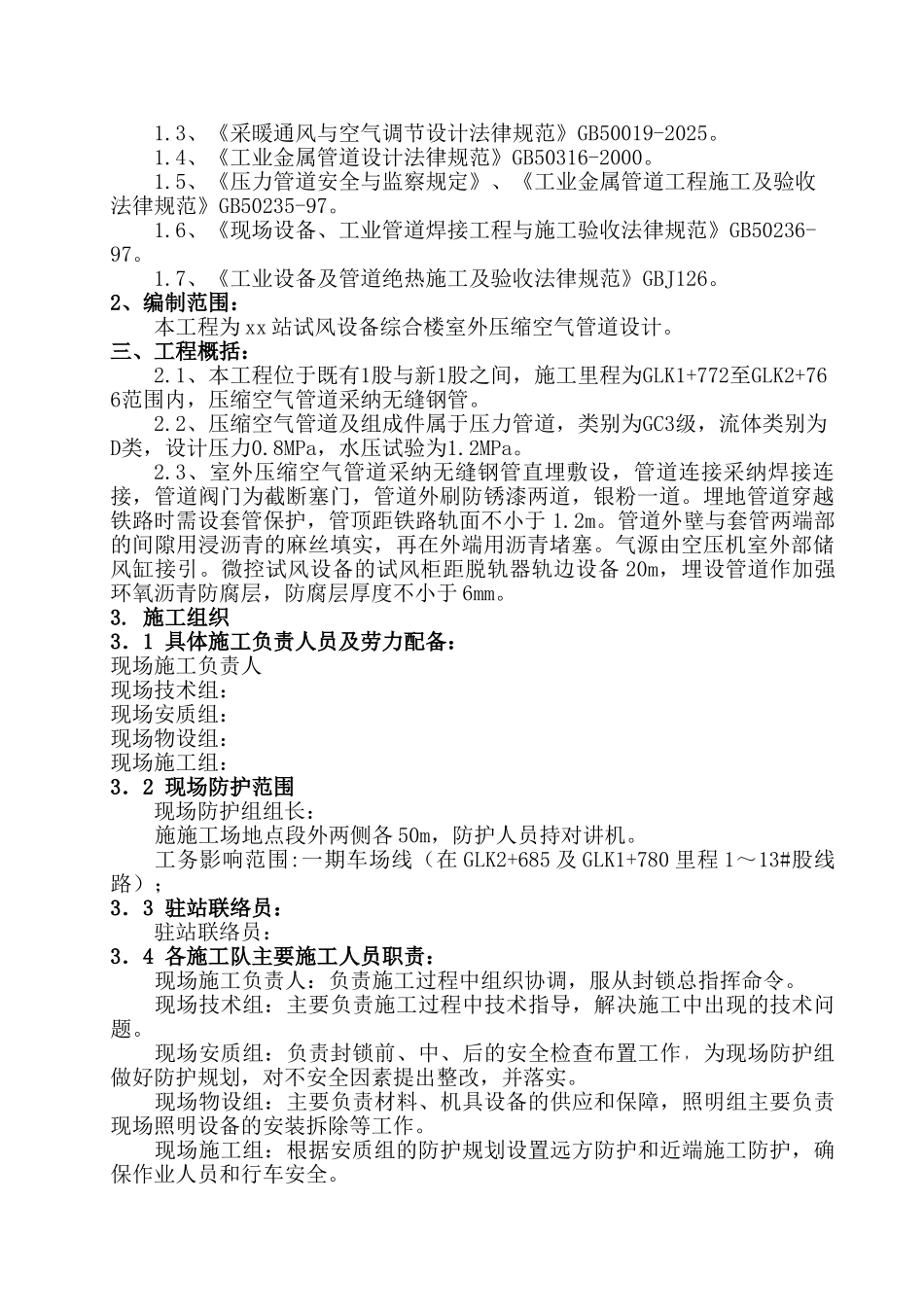

xx 站及港内铁路应急扩能工程xx 站压缩空气管道过轨施工方案、编 写 人： 日 期： 审 核 人： 日 期： 批 准 人： 日 期： xx 集团 xx 站应急扩能工程项目经理部1、编制依据：1.1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。1.2、根据现场勘察情况和xx站内运营规定。1.3、《采暖通风与空气调节设计法律规范》GB50019-2025。1.4、《工业金属管道设计法律规范》GB50316-2000。1.5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收法律规范》GB50235-97。1.6、《现场设备、工业管道焊接工程与施工验收法律规范》GB50236-97。1.7、《工业设备及管道绝热施工及验收法律规范》GBJ126。2、编制范围：本工程为 xx 站试风设备综合楼室外压缩空气管道设计。三、工程概括：2.1、本工程位于既有1股与新1股之间，施工里程为GLK1+772至GLK2+766范围内，压缩空气管道采纳无缝钢管。2.2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa，水压试验为1.2MPa。2.3、室外压缩空气管道采纳无缝钢管直埋敷设，管道连接采纳焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于 1.2m。管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。气源由空压机室外部储风缸接引。微控试风设备的试风柜距脱轨器轨边设备 20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于 6mm。3. 施工组织3．1 具体施工负责人员及劳力配备：现场施工负责人 现场技术组： 现场安质组： 现场物设组： 现场施工组： 3．2 现场防护范围现场防护组组长：施施工场地点段外两侧各 50m，防护人员持对讲机。工务影响范围:一期车场线（在 GLK2+685 及 GLK1+780 里程 1～13#股线路）；3．3 驻站联络员： 驻站联络员： 3．4 各施工队主要施工人员职责：现场施工负责人：负责施工过程中组织协调，服从封锁总指挥命令。现场技术组：主要负责施工过程中技术指导，解决施工中出现的技术问题。现场安质组：负责封锁前、中、后的安全检查布置工作，为现场防护组做好防护规划，对不安全因素提出整改，并落实。现场物设组：主要负责材料、机具设备的供应和保障，照明组主要负责现场照明设备的安装拆除等工作。现场施工组：根据安质组的防护规划设置远方防护和近端施工防护，确保作业人员和行车安全。4. 过渡...
