原始资料与方案选择

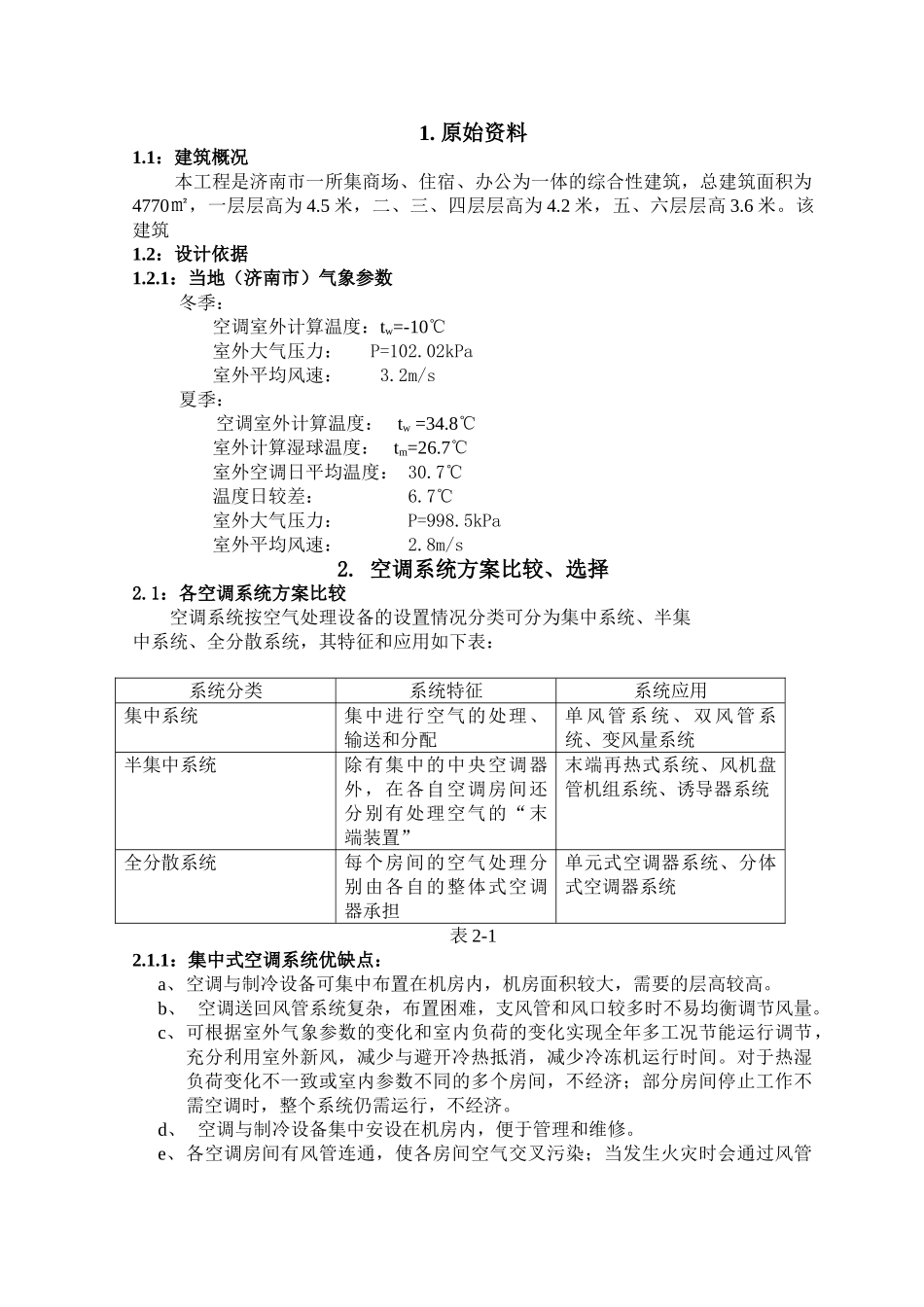

1. 原始资料1.1：建筑概况 本工程是济南市一所集商场、住宿、办公为一体的综合性建筑，总建筑面积为4770㎡，一层层高为 4.5 米，二、三、四层层高为 4.2 米，五、六层层高 3.6 米。该建筑1.2：设计依据1.2.1：当地（济南市）气象参数冬季：空调室外计算温度：tw=-10℃室外大气压力： P=102.02kPa室外平均风速： 3.2m/s 夏季： 空调室外计算温度： tw =34.8℃室外计算湿球温度： tm=26.7℃室外空调日平均温度： 30.7℃温度日较差： 6.7℃室外大气压力： P=998.5kPa室外平均风速： 2.8m/s2. 空调系统方案比较、选择2.1：各空调系统方案比较空调系统按空气处理设备的设置情况分类可分为集中系统、半集中系统、全分散系统，其特征和应用如下表：系统分类系统特征系统应用集中系统集中进行空气的处理、输送和分配单 风 管 系 统 、 双 风 管 系统、变风量系统半集中系统除有集中的中央空调器外，在各自空调房间还分别有处理空气的“末端装置”末端再热式系统、风机盘管机组系统、诱导器系统全分散系统每个房间的空气处理分别由各自的整体式空调器承担单元式空调器系统、分体式空调器系统表 2-12.1.1：集中式空调系统优缺点：a、空调与制冷设备可集中布置在机房内，机房面积较大，需要的层高较高。b、 空调送回风管系统复杂，布置困难，支风管和风口较多时不易均衡调节风量。c、可根据室外气象参数的变化和室内负荷的变化实现全年多工况节能运行调节，充分利用室外新风，减少与避开冷热抵消，减少冷冻机运行时间。对于热湿负荷变化不一致或室内参数不同的多个房间，不经济；部分房间停止工作不需空调时，整个系统仍需运行，不经济。d、 空调与制冷设备集中安设在机房内，便于管理和维修。e、各空调房间有风管连通，使各房间空气交叉污染；当发生火灾时会通过风管迅速蔓延。2.1.2 风机盘管机组加新风系统（半集中式系统）优缺点a、只需新风空调机房（利用门窗渗透提供新风时，不需新风空调机房），机房占地面积小；分散布置，敷设各种管线较麻烦。b、 不需送、回风管，只需较小的新风管（利用门窗渗透提供新风时，亦不需新风管）。c、灵活性大，节能效果好，可根据各房间负荷情况自行调节；无法实现全年多工况节能运行调节。d、 布置分散，维护管理不方便；水系统复杂，易漏水。e、各空调房间空气不串通，不会相互交叉污染。2.1.3：单元式空调器（全分散系统）优缺点a、设备成套、紧凑；机组布置分散，敷设管线麻烦。b...
